Ne555光控开关路灯,NE555 light control lamp

关键字：NE555，光控电路图

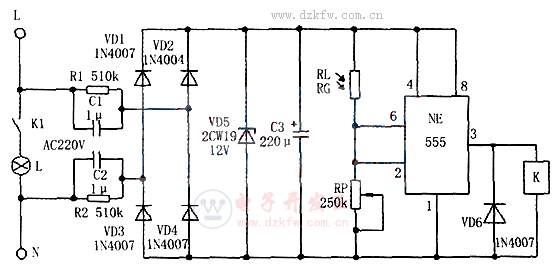

光控路灯电路图

　电路工作原理：这种光控自动路灯的电路是电容器C1、C2和二极管VD1～VD4组成电容降压、桥式整流电路，R1、R2是泄放电阻。稳压二极管VD5将前级整流过的电压稳定在12 V以内，以此作为NE555的工作电压，C3是电源滤波电容器，能有效地抑制整流电压的纹波，得到平滑的直流电压。电路中NE555接成双稳态电路，光敏电阻RC和电位器RP组成一个简单的分压器，NE555的②脚、⑥脚接在分压点上。白天，光线较亮，光敏电阻RG呈低阻状态，为此分压点为高电位。当⑥脚电压在2/3电源电压以上时，双稳态电路复位，NF555的输出端③脚为低电位，继电器K不工作，路灯L不发光。当夜幕降临时，光敏电阻RG因无光照射而呈现高电阻，此时分压点为低电位。当NE555的②脚电位在l/3电源电压以下时，双稳态电路被置位，NE555的③脚输出高电位，继图1实用的光控开关路灯自动控制器电路图电器K得电工作，其常开触点K1触点吸合，路灯L通电发光。二极管VD6并联在继电器线圈两端，可以保护集成电路不受线圈的自感电动势的作用而损坏。
　　元件选择及调试：二极管以及阻容元件均按图标注取值。微调电位器RP，因能改变分压点的电位高低，所以能调节光控的灵敏度，从而使路灯在我们需要点亮的时候通电发光。具体调试时，应先将RP旋至阻值最大处，将光敏电阻RG放在相当于夜晚的暗光处，用绝缘性能好的十字起子缓慢细调小RP，估量到某一位置时，继电器K吸合，路灯发光。
　　切记：选用灯泡的功率不得超过60 w。只要接线无误…装即成。有兴趣的读者、作者不妨一试。
