在三菱FX PLC 中，可以用于表示时间的有定时器、内部时钟和实时时钟三种，定时器T我在之前的文章已有叙述，在此就不再赘述。而内部时钟，其实也很简单，就是4个特殊辅助继电器，如下图1-1所示的M8011～M8014。
从图1-1可以看到，它们可以发出固定周期的时钟脉冲信号，和我们之前所学的脉冲输出指令有异曲同工之妙。

图1-1
内部时钟继电器和定时器一样，都是触点利用型继电器，但它的时间周期是不可变的，一旦PLC上电，它们就会工作，输出时钟脉冲。
结合这些内部时钟和计数器，可以实现闪烁电路的设计等，如下图1-2所示为0.2s闪烁电路梯形图。

图1-2
除此之外，你还能想到内部时钟的哪些应用呢?欢迎留言评论哟~
知道了定时器和内部时钟，实时时钟才是重头戏!
因为接下来所分享的时钟处理指令均是与实时时钟有关的。所以在正式学习指令之前，我们先来了解一下实时时钟吧。

三菱FX PLC的实时时钟设置实例
所谓实时时钟，即与实际时间相同步，如我们手机、电脑、手表的时间，就是以北京时间为准的。
同样的，PLC也可以像电脑那样，记录实际时间，这个时间就保存在特殊数据寄存器D8013～D8019中，如下图1-3所示。

图1-3
图1-3所示为D8013～D8019所保存的时间数据内容。从图中可以看到，这7个寄存器所存的时间数据与实际时间的年、月、日、时、分、秒和星期相对应，称为实时时钟数据。既然是实时时钟数据，很显然，它们也会随着实际时间一秒一秒地变化，不管PLC上电与否。即实时时钟是由PLC内部电池供电运作的。
除上述几个特殊数据寄存器外，与实时时钟有关的软元件还有几个特殊辅助继电器，如下图1-4所示。

图1-4
图1-4已经说明了几个特殊辅助继电器的功能，通过这些功能，我们就可以对实时时钟就行设定啦，例如今晚八点什么的。

显然，如同我们新买的手表要设定时间一样，PLC的实时时钟也需要我们人为地校准。校准的方法不一，如下图1-5所示就是通过梯形图校准的示例，将PLC的时间设定为2021年1月1日0时0分0秒。
当实际时间达到设定时间时，马上断开X0，将时间数据写入时钟数据寄存器，并通过M8017就行±30s的修正。

图1-5
还有另外一种方法可以校准实时时钟的时间，那就是通过TWR指令，那也是我接下来要分享的指令之一。

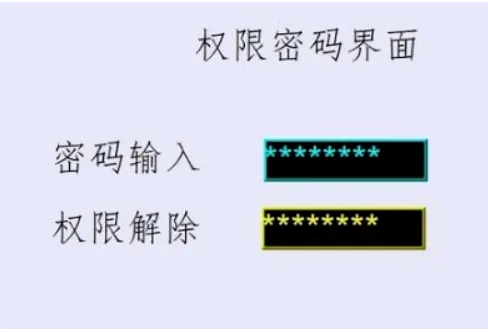

PLC怎么使用时间来做到期停止工作输入密码解除，这个功能一般用于购买的收取尾款、分期付款的设备，等到设备使用到一定的时间会锁住设备，需要输入特定密码用于解除，通常需要配合触摸屏使用来完成。触摸屏上可以分为输入密码、解除密码，输入密码则继续获得使用权如下图，后续到期还需要缴费，解除密码则是一次性付完尾款彻底解除密码权限。这个我们可以根据生产商要求来设定，如半年到期输入一次密码。

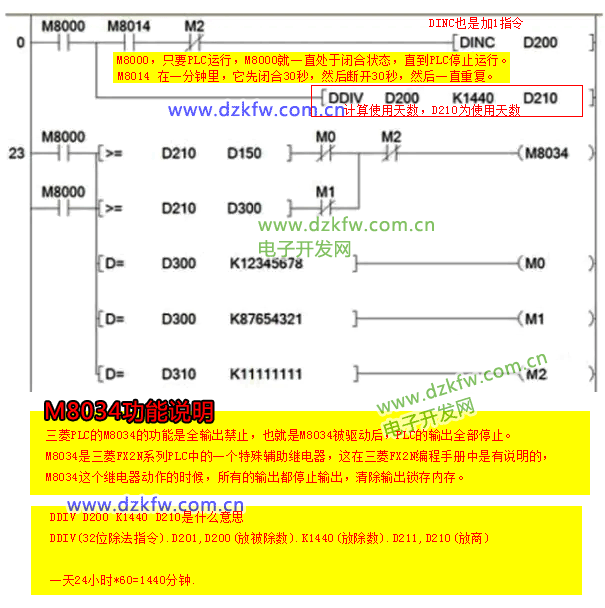

如果使用PLC来设置密码，停止设备工作我们最终要设定禁止PLC输出，下来就是如何设计时间，是按照工作时间来计算还是按照日期，我们以半年的时间为期限，程序设置的方法有许多如下图，根据特殊软元件M8014(1分钟时钟信号)来换成算天数，只要设备开起来就计时，当天数超过半年则置位M8034禁止PLC的所有输出，输出半年期限密码解除，继续计时等到一年的期限则需要输入另外密码。如果分多期则需要设置多个密码，计时的数据寄存器使用累计掉电保存型的，输入解除期限密码则以上两个密码失效，同时删除PLC禁止输出的功能。

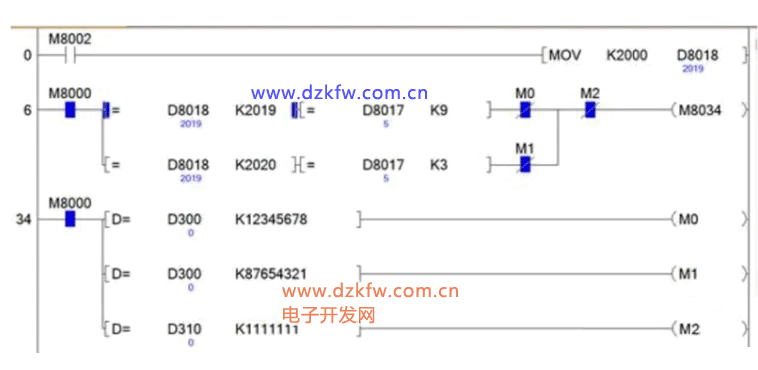

如果是采用日期来设定，则需要根据设备出厂时间来设定如出厂时2019年3月份，那么第一次设备到期的时间就是九月份，第二次到期时间就是下一年的三月份，密码和上面的设置一样如下面的程序：


PLC设置这种加密程序如果人家有你的源程序或者破解掉了，密码自然就知道了，如果配合触摸屏进行加密则更安全一点，像这种设备卖出去很多情况都不会全款付清总有一些尾款的，设置这种加密也是纯属无奈的。
