三菱PLC称重程序 称重设备PLC怎样驱动数码管显示详细图解(含程序)

作者:佚名    文章来源:网络    点击数:    更新时间:2024/6/4

三菱plc循环移位与移位指令

右循环移位指令ROR、左循环移位指令ROL

带进位循环右移指令RCR、带进位循环左移指令RCL

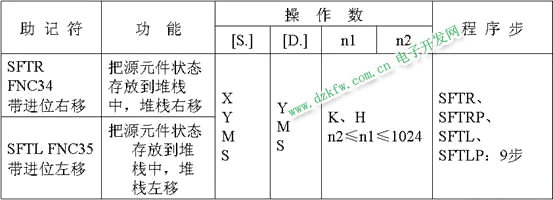

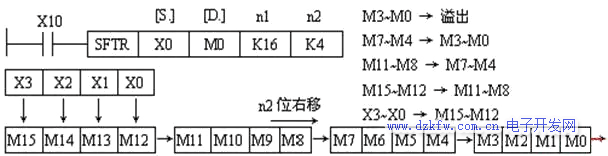

位右移位指令SFTR、位左位指令SFTL

字右移位指令WSFR、字左移位指令WSFL

先入先出(FIFO)写入指令SFWR、读出指令SFRD

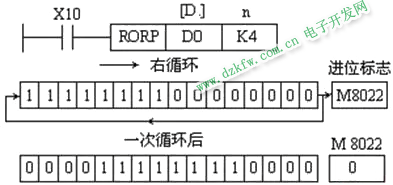

1、右循环移位指令ROR、左循环移位指令ROL

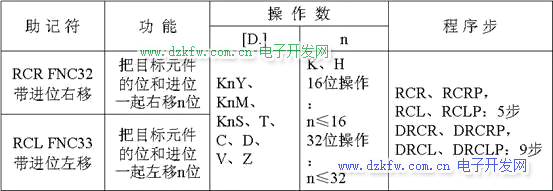

2、带进位循环右移指令RCR、带进位循环左移指令RCL



执行RCR、RCL指令时,各位的数据与进位位M8022一起(16位指令时一共17位)向右(或向左)循环移动n位。在循环中移出的位送入进位标志,后者又被送回到目标操作元件的另一端。

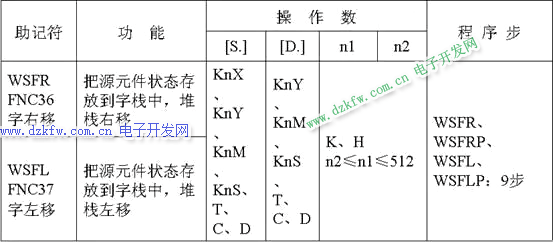

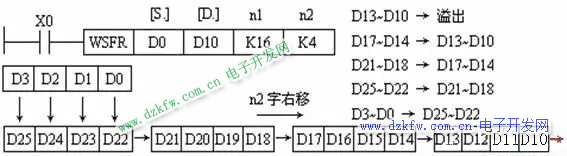

4、字右移位指令WSFR、字左移位指令WSFL

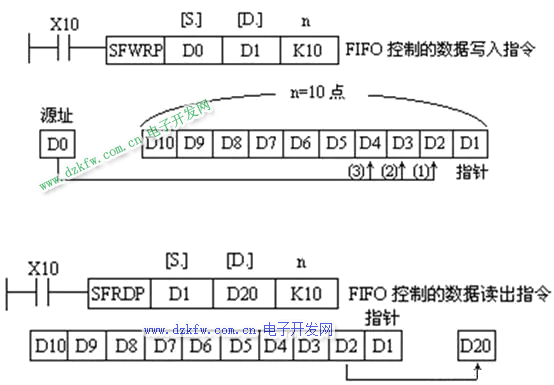

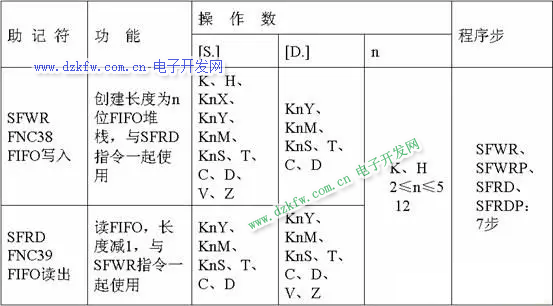

5、先入先出(FIFO)写入指令SFWR、读出指令SFRD





案例:数码管显示控制

用PLC控制七段数码管循环显示数字0~9,显示间隔1s。

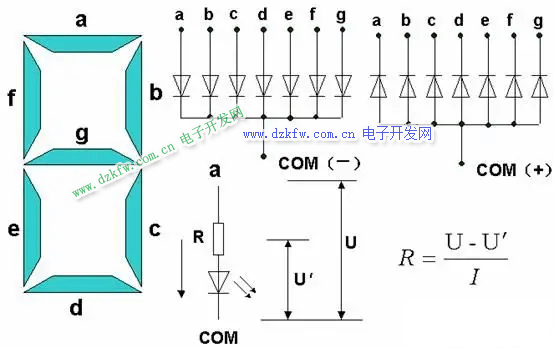

LED数码管工作原理

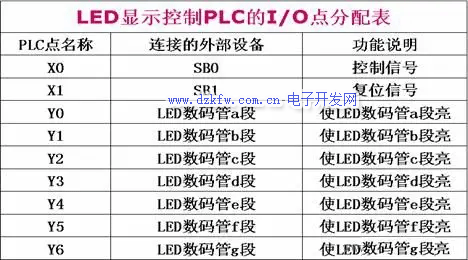

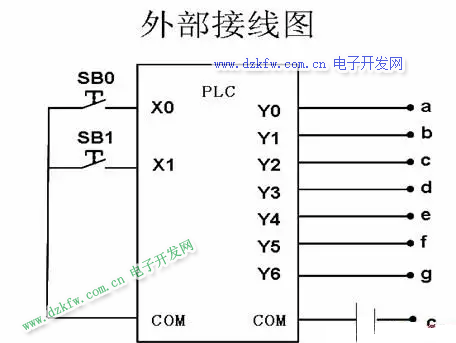

一、硬件设计





二、软件设计







a~g

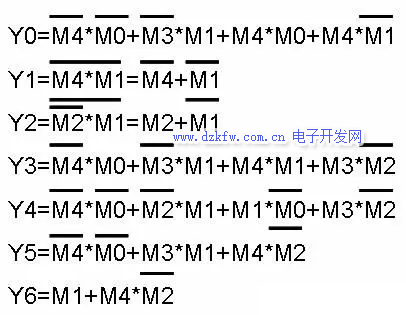

段逻辑译码关系
