FX3U -4DA中的缓冲存储区一览

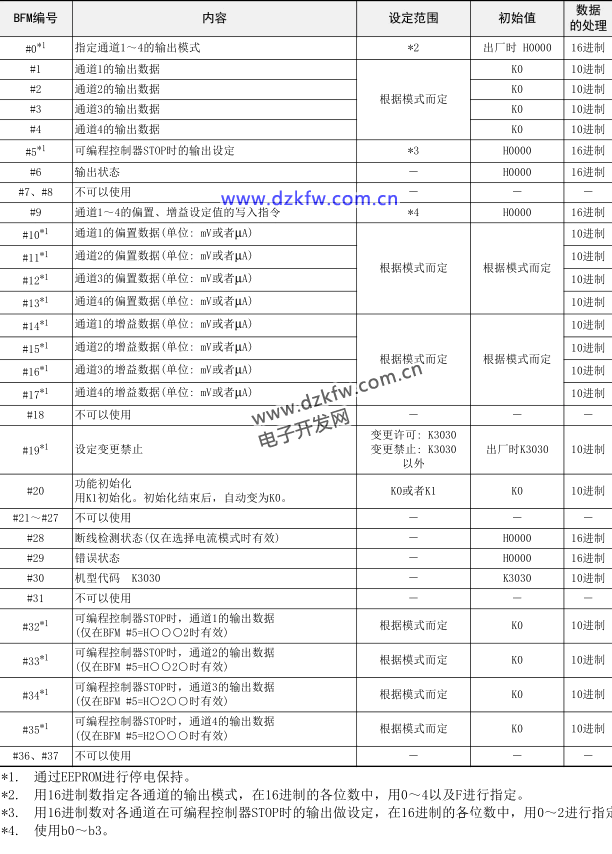

▼ FX3U -4DA模拟量输出模块BFM一览

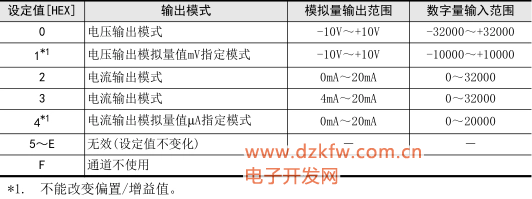

▼ FX3U -4DA模拟量输出模块模式选择


FX3U-4DA 模拟量输出模块的缓冲存储器BFM#0是存储输出模式的设定值，用十六进制数HEX码表示。如H3300表示第一通道、第二通道为电压输出模式；第三通道、第四通道为电流输出模式。

当改变输出模式进行中，各通道的输出状态也跟着变为0，BFM#6的值变为H0000。改变输出模式完成，BFM#6的值变为H1111，输出状态启动。

改变输出模式需要经过5秒的延时处理，再进行后续的程序设定。改变了输出模式，与其相关的BFM#5、#10~13、#14~17、#28、#32~35、#38、#41~44、#45~48、#50的值将初始化。

BFM#0、#5、#10~17、#19、#32~35、#50~54、#60~63为EEPROM存储方式，掉电保持数据，但是有写入次数限制，应注意程序要使用脉冲方式执行。

BFM#5为PLC停止输出时，模拟量模块输出模拟量的对应数字值的方式。设定为0，保持PLC在运行时的最终值；设定为1，根据输出模式，输出偏置值；设定为2，输出BFM#32~35中设定的数据。

BFM#6为输出状态。如PLC为停止状态以及改变BFM#0、5、9、19、20、32~35、50、51~54、60~63、99的设定时输出状态为H0000，输出BFM#5设定的数据。

BFM#9为偏置与增益设定值的写入EEPROM指令。用十六进制数的低4位表示4个通道。H000F为对所有通道执行写入偏置（BFM#10~13）与增益（BFM#14~17）设定值到EEPROM。

电压输出模式必须满足：1000<=增益-偏置<=10000；

电流输出模式必须满足：3000<=增益-偏置<=30000。

BFM#19参数保护功能设置，初始值为K3030允许变更BFM#0、5、9、10~13、14~17、20、32~35、38、41~48、50~54、60~63。

BFM#20为K1时，恢复出厂设置的功能启动，结束后其值恢复为K0。

BFM#28十六进制数的低4位为各通道在电流输出模式下的断线状态检测指示标志位。如检测有断线，则错误状态位BFM#29b11为1。

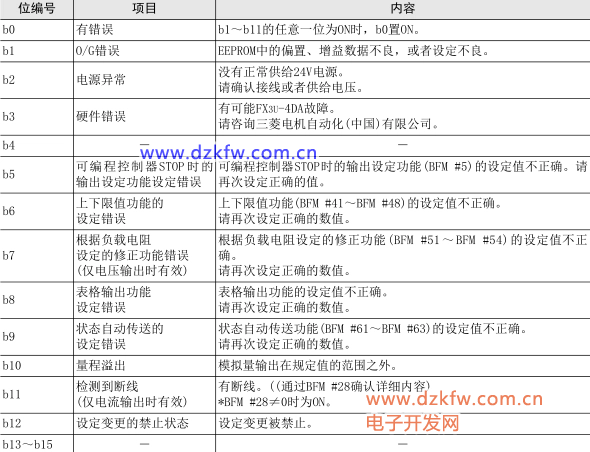

▼ BFM#29错误状态位分布

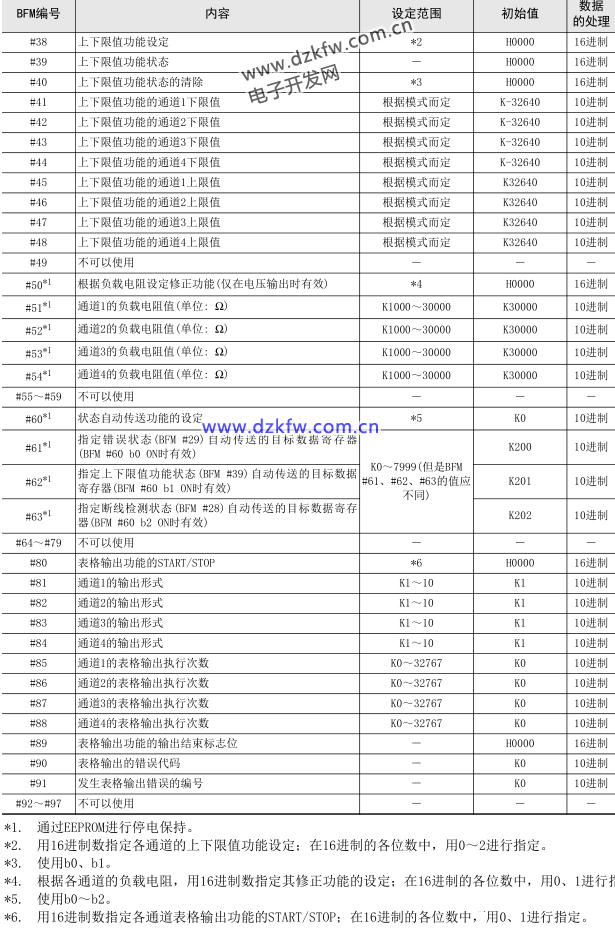

BFM#38为上下限值功能的设定，用HOOOO表示各通道的设置。O为0时，功能无效，O为1时功能有效输出不限制，O为2时功能有效输出有限制。BFM#1~4输出数据值与BFM#41~44设定的下限值和BFM#45~48设定的上限值比较，超出限值时，BFM#39上下限功能状态相应的位置会置1。

▼ 上下限超限状态位


BFM#50为电压模式根据BFM#51~54设定的负载电阻值（1000~30000欧姆）而输出修正功能的设置。用HOOOO表示，0为功能无效，1为功能有效。

BFM#60为状态自动传送功能的设置，有十六进制数的低3位状态表示，b0为1，错误状态BFM#29的值自动传送到BFM#61中设定的数据寄存器；b1为1，上下限报警状态BFM#39的值自动传送到BFM#62中设定的数据寄存器；b2为1，断线检测状态BFM#28的值自动传送到BFM#63中设定的数据寄存器。

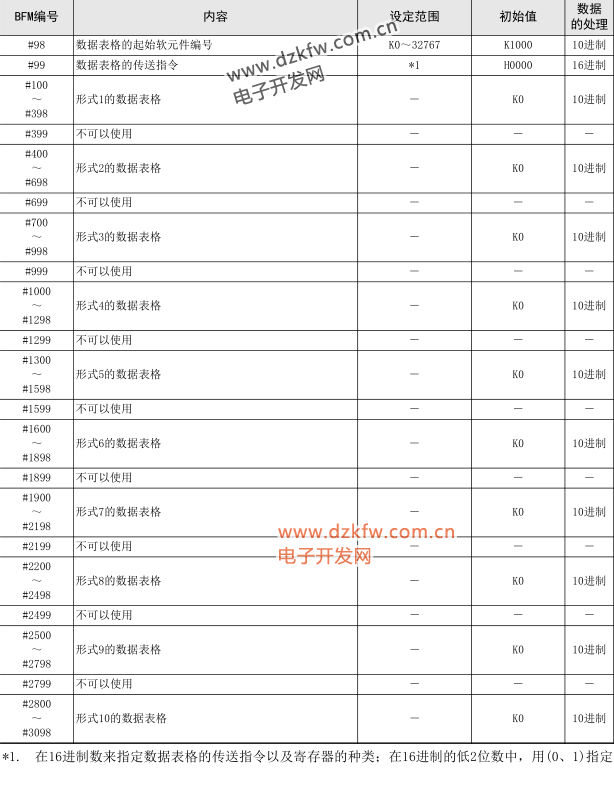

BFM#80~3098为表格输出功能设置。

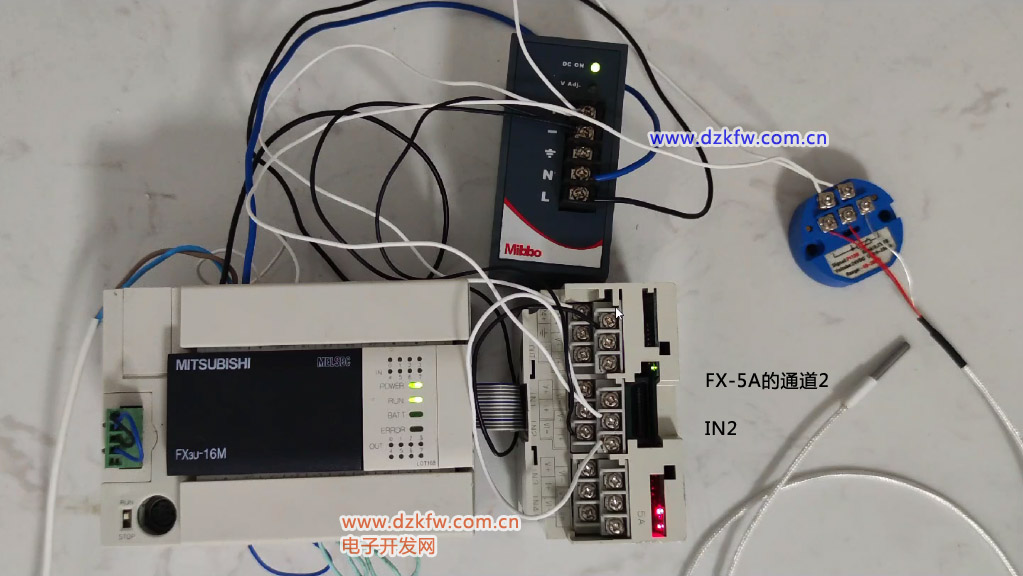

应用实例，三菱plc模拟量用法，读取温度传感器的温度：

感谢阅读指正，关注了解更多！
