手把手教你入门组态王采集温湿度传感器的数据并显示

作者:佚名    文章来源:本站原创    点击数:1596    更新时间:2024/8/15

组态王软件驱动比较丰富,比如在连接S7-200smart的时候不需要OPC中转。下面我们将通过组态王如何与S7-200 smart进行通讯做基本的入门操作。

1、系统搭建

我们采用西门子S7-200 smart(SR20)与一个温湿度采集器进行485通讯,将数据传输给组态王软件进行显示。



2、创建一个新的组态王软件工程项目







3、建立通讯,我们找到设备COM1,建立S7200smart通讯

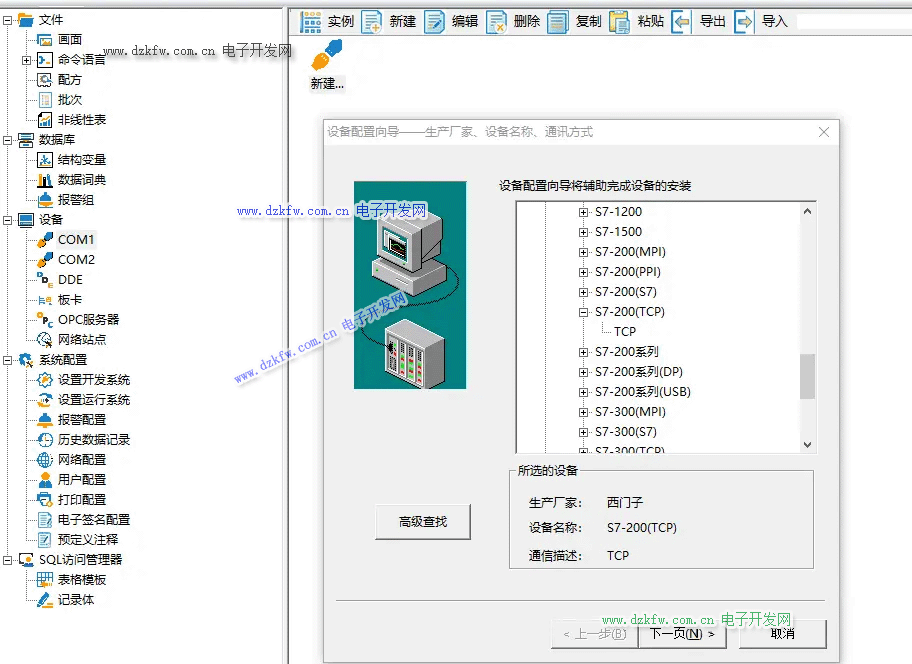

选择S7-200(TCP)通讯驱动

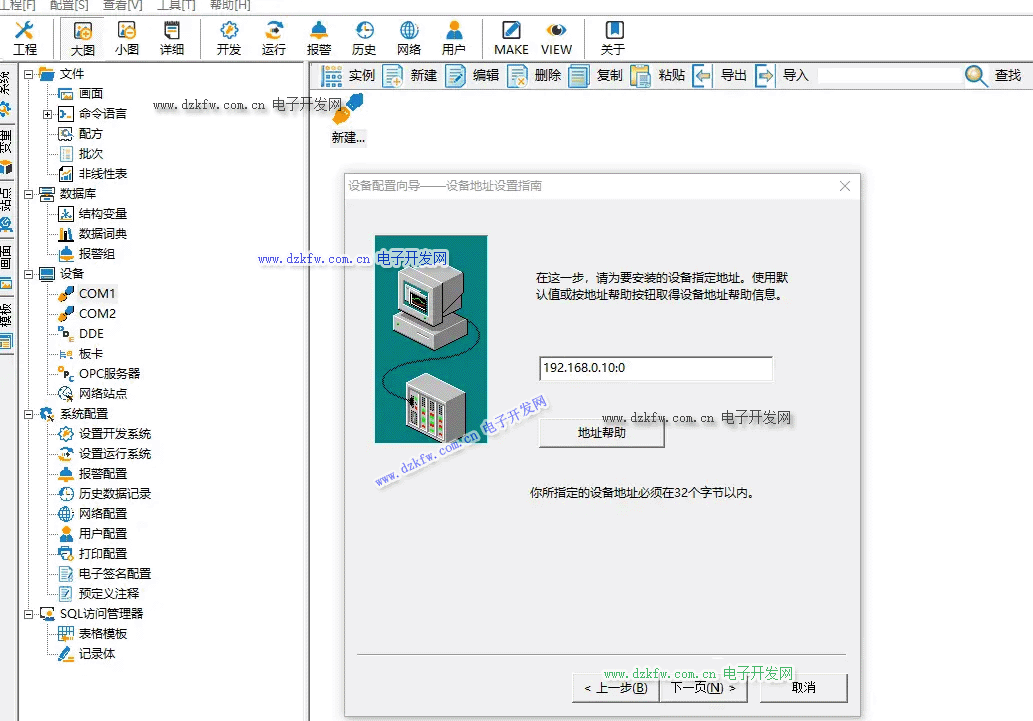

选择设置PLC的IP地址,这里是192.168.0.10:0注意IP地址规范



完成驱动的建立,可以在设备COM2中看到我们建立的驱动名称。



修改驱动中的kvS7200.ini配置文件



需要修改IP地址

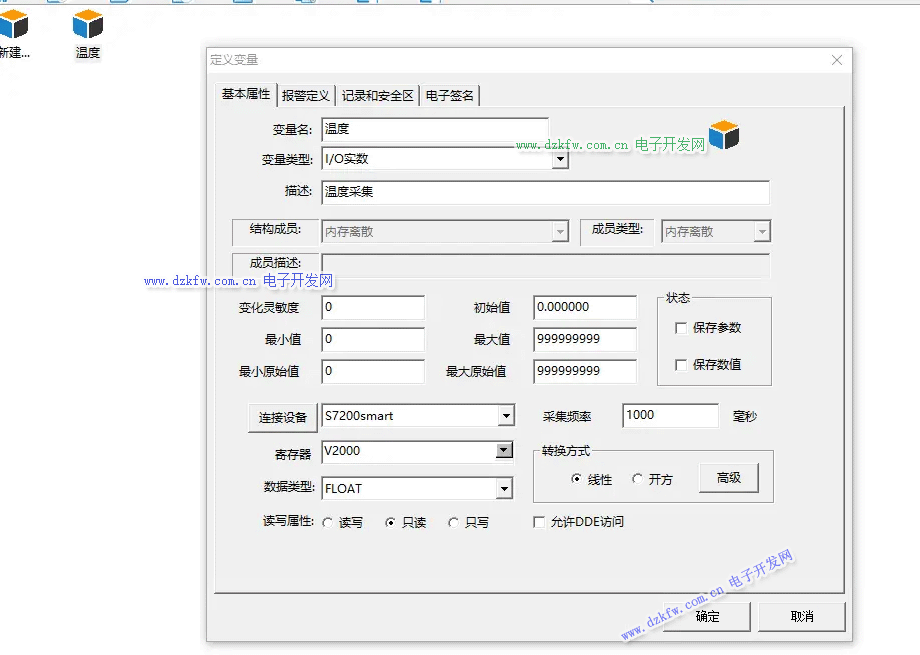

4、建立数据词典,在数据词典中建立变量。



建立数据词典一定要选择驱动,寄存器,数据类型等。

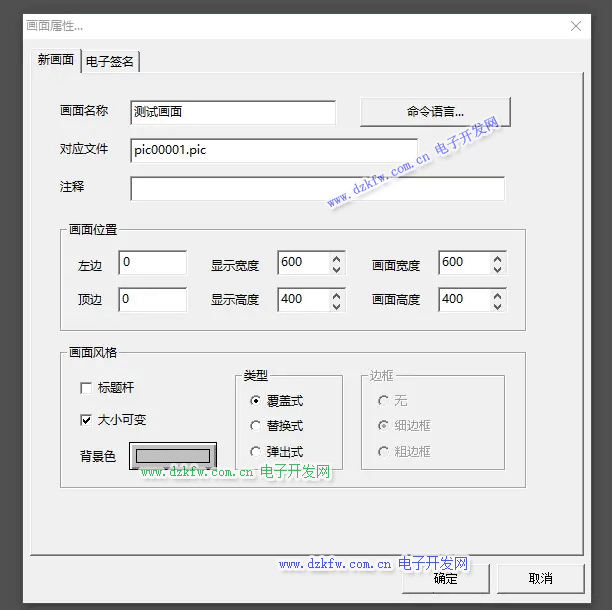

5、建立画面连接数据。

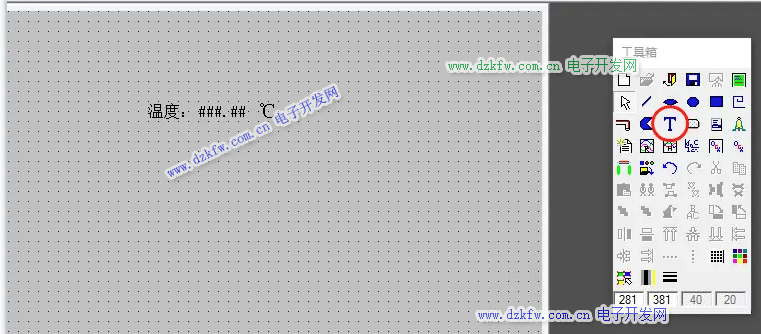

工具箱中选择T,建立画面显示地址



连接数据地址





进行运行系统的基本配置:

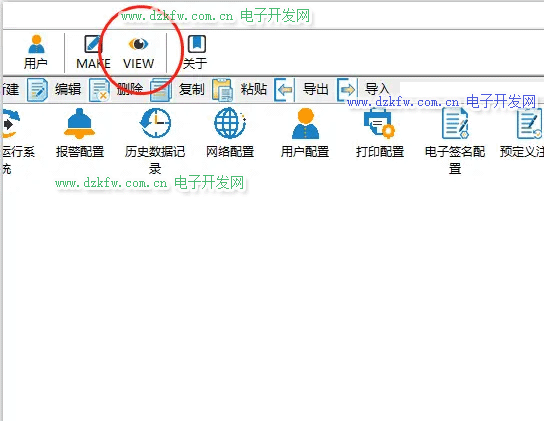

6、进行运行测试,选择VIEW





测试后,可以看到温度和湿度后面都是???。说明数据没有连接好。

7、检测我们发现,需要修改的kvS7200.ini配置文件

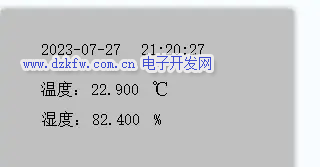

将LocalTSAP=0201,RemoteTSAP=0201测试效果如下:



如果我们将将LocalTSAP=0301,RemoteTSAP=0301测试效果如下:



8、总结:

驱动建立是关键,然后就是数据显示的方式。

====喜欢组态王的可以提出需求,将在后面进一步分享===
