一、要完成的功能任务

（1）组态王与SQL数据库建立连接将数据存入数据库中；

（2）使用组态王查询数据库中存储的数据并显示在列表中。

二、软件

组态王7.5、SQLserver 2016

三、实现方法

1、组态王新建工程，然后新建记录体（图1所示）



图1

2、建表格模板（创建数据库表格用的）如图2所示：

图2

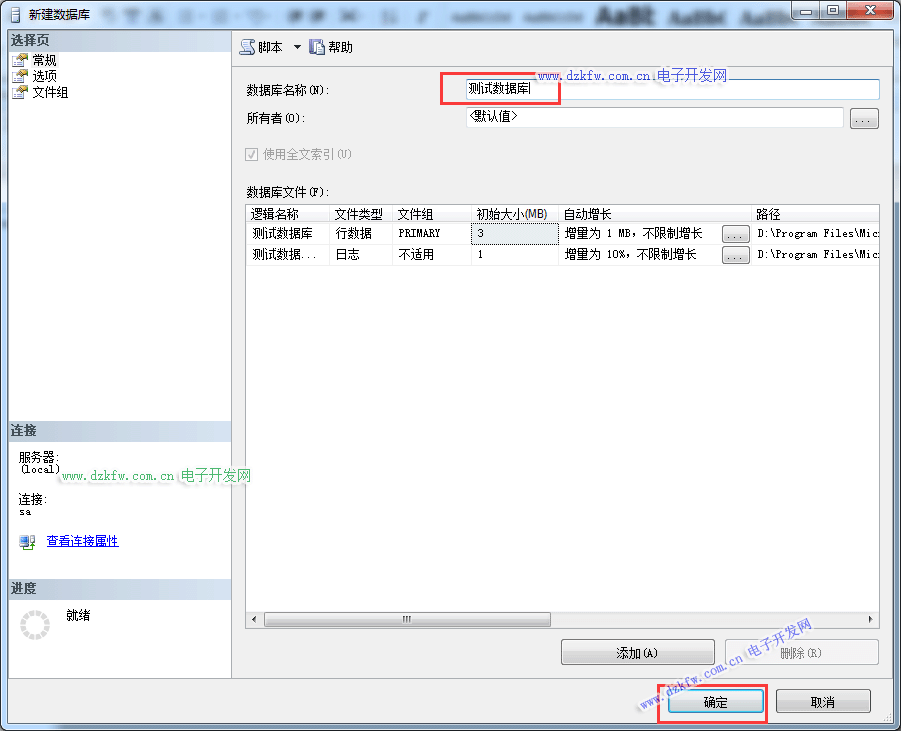

3、SQL server数据库新建数据库如图3所示：



图3

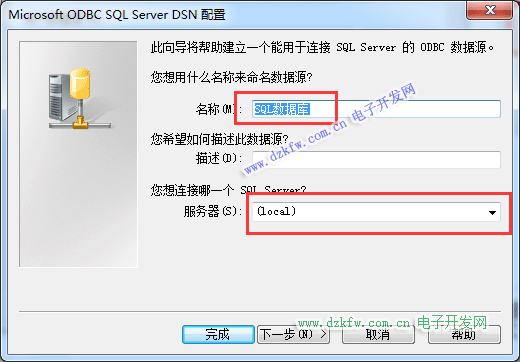

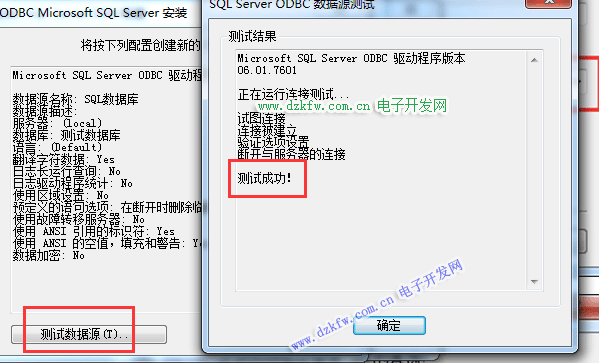

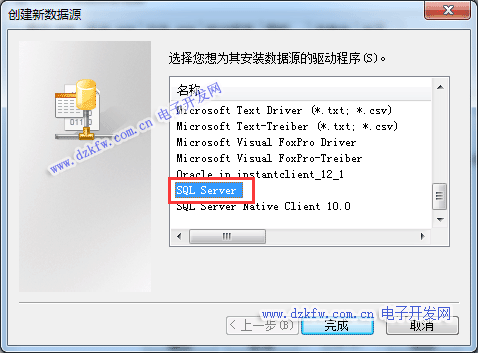

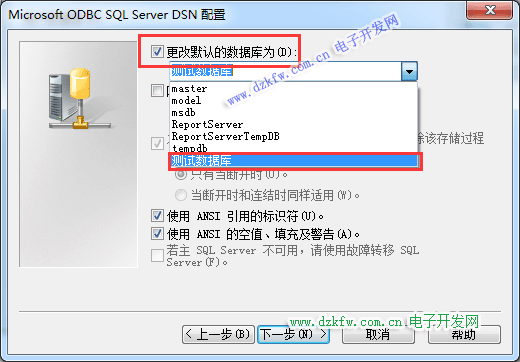

4、创建ODBC数据源，如图4所示：

图4



本地数据库就选择loacl,其他电脑的数据库，就选择对应的计算机





默认数据库选择自己新建的数据库







5、组态王连接数据库，新建数据库表格，如图5所示：

图5

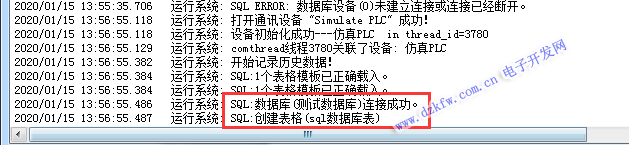

然后运行组态王，就会连接数据库，并在数据库中建名为“sql数据库表”的一个表格





6、往数据库中插入数据，DeviceID需要在组态王中建立对于的内部变量，如图6所示：

图6

7、数据库查询

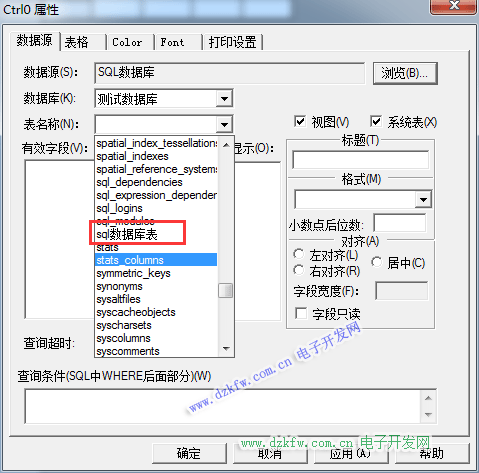

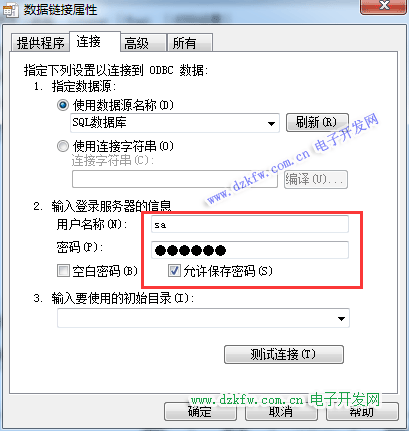

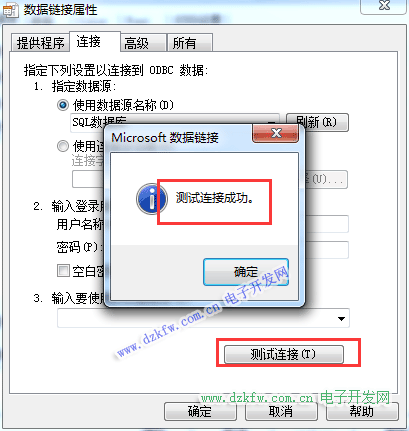

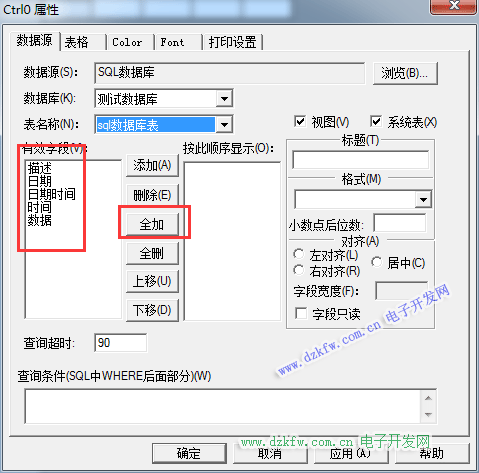

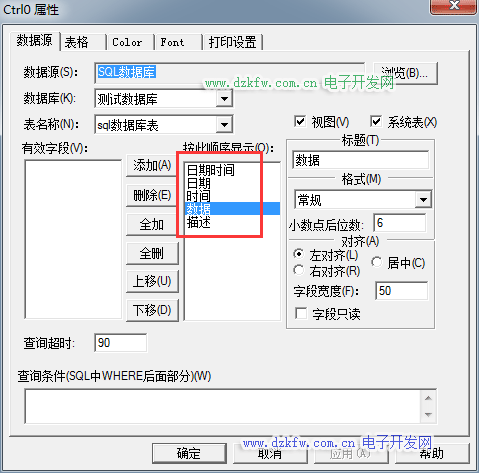

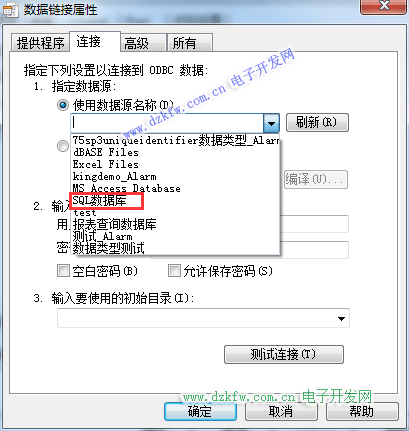

（1）ado控件关联数据源























（2）全部查询

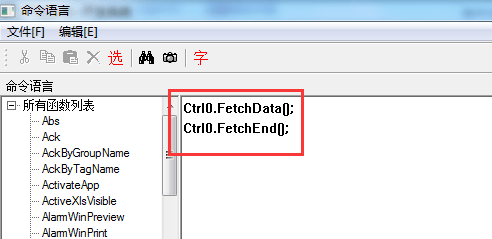

创建按钮，更名为“全部查询”如下图7所示：



图7

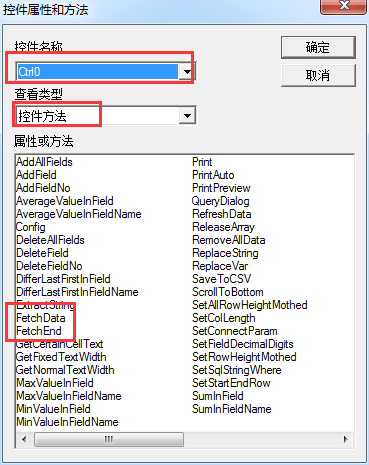

Ctrl0是ado控件的名称，双击ado控件就可以看到控件的名称





脚本执行后就会把数据库中所有的数据查询出来



（3）日历控件查询数据库

a.创建日历控件

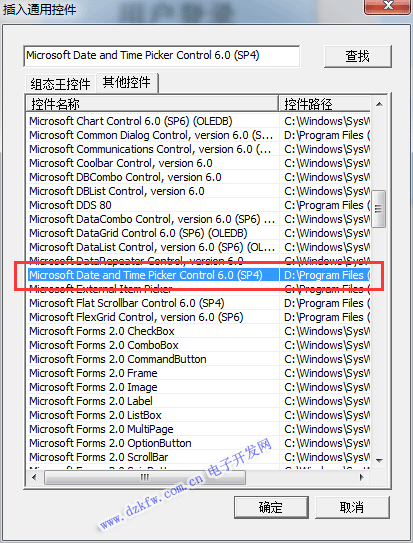

微软日历控件（电脑上要装office才行），插入通用控件-其他控件

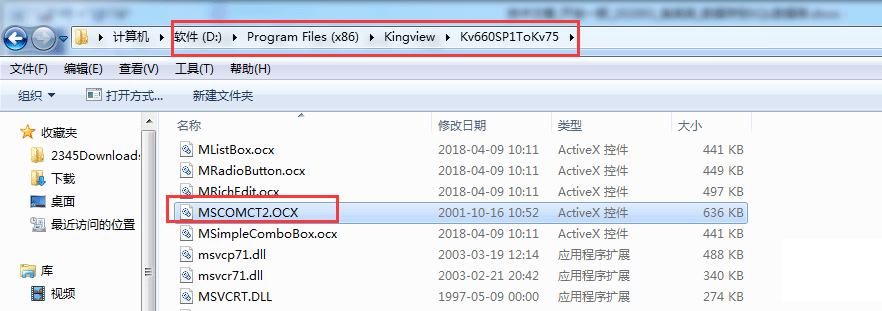

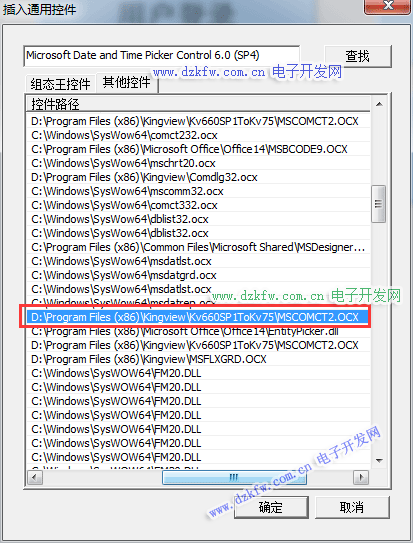

如果微软的日历控件创建不了。可以尝试注册一下，先找到控件所在的路径



然后以管理员身份运行cmd，输入指令regsvr32进行注册，路径前后加双引号（英文状态下）





如果注册之后还是不能用，就使用亚控自己开发的日历控件

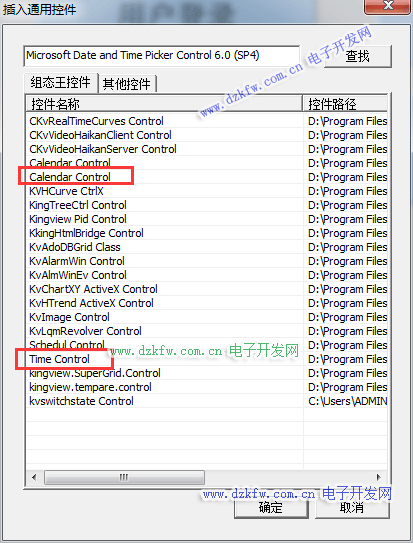

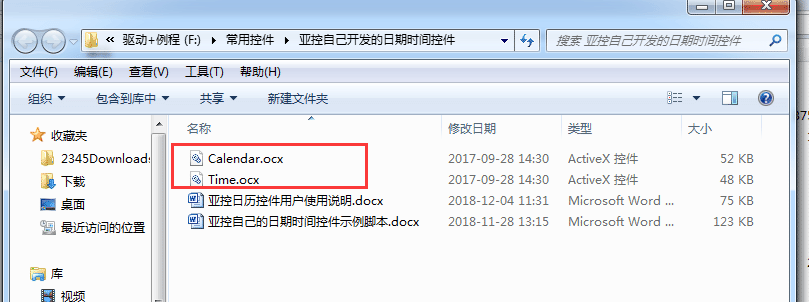

将两个文件复制到组态王的安装路径下，然后手动注册（和上面方法一致），插入通用控件—组态王控件，上面的是日期控件，下面的是时间控件



日历控件写脚本

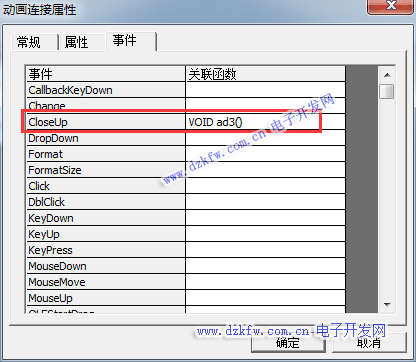

双击日历控件-事件-change，双击后面的关联函数，先写开始



函数申明自己填写，比如A()

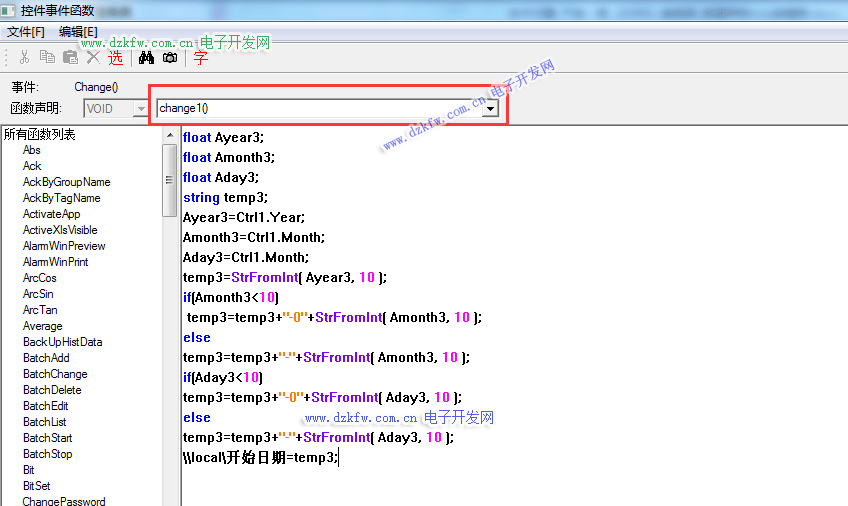

开始日期



结束日期



查询脚本，按日期查询，按日期降序排列



四、总结

以上为组态王7.5与sql数据库交互的全部流程，以上使用名称为测试名称，实际工程项目时按自身使用需求更改。数据库对应版本较多，但操作流程是通用的。
