KingView组态王如何实现流动管道效果?组态王动态图片动画实现

作者:佚名    文章来源:本站原创    点击数:    更新时间:2024/7/7

导读

大家在使用组态王时,有时可能需要绘制一些管道,实现显示管道液体流动的动态图片效果。要实现管道能够具有流动的效果。其实在组态王中这个功能非常容易实现,下面让我们来看看具体该如何操作吧!

1打开组态王软件

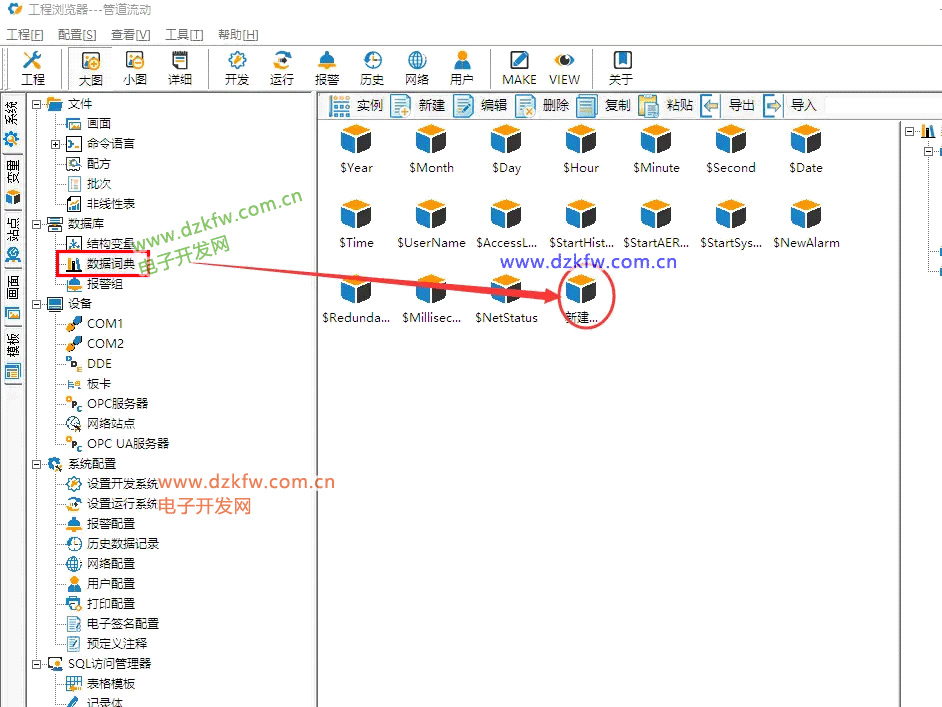

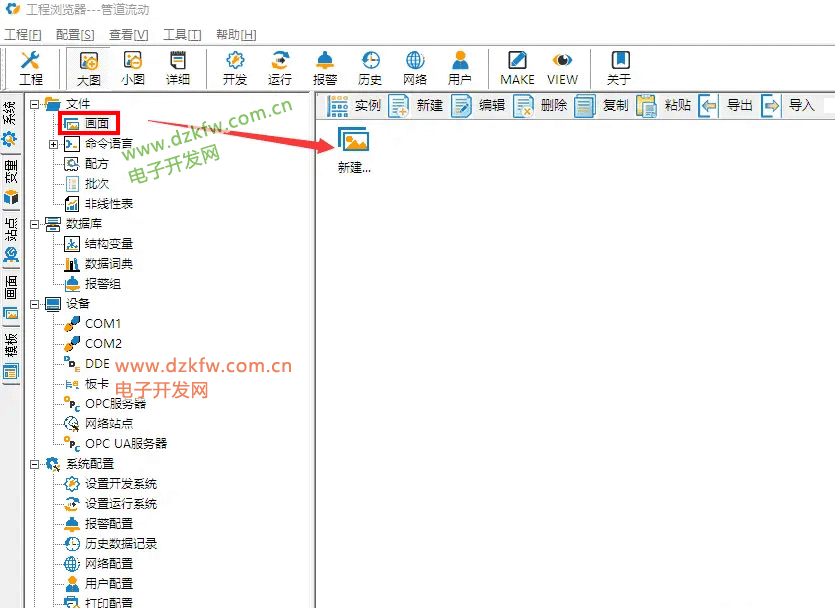

 点击“数据词典”,然后双击右侧的“新建”图标。

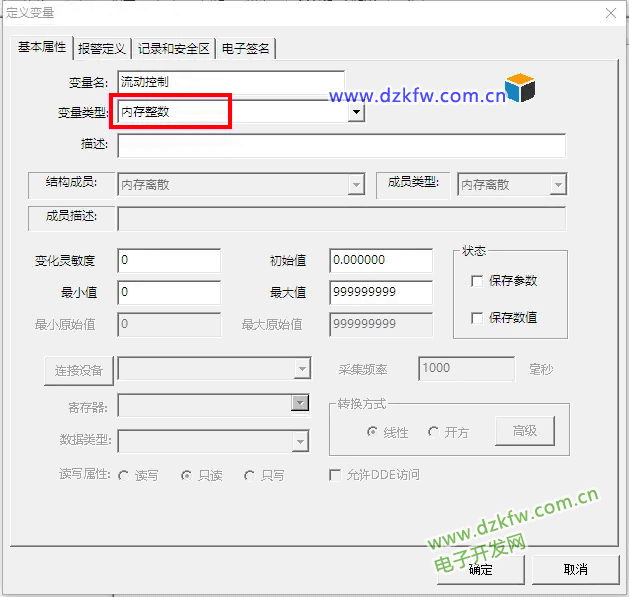

添加一个整数变量,这边我们测试使用内部变量,实际的工程项目中根据需要可以使用外部变量。



然后再新建一个画面,如下图所示:

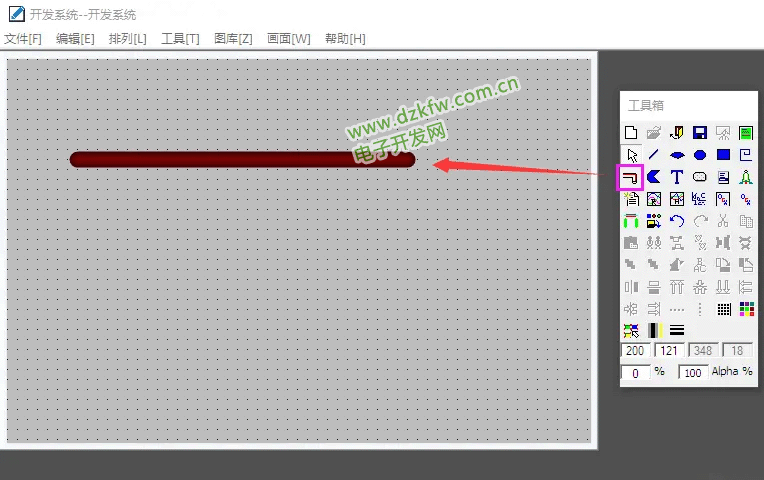

从工具箱中使用立体管道,在画面上绘制一条管道。

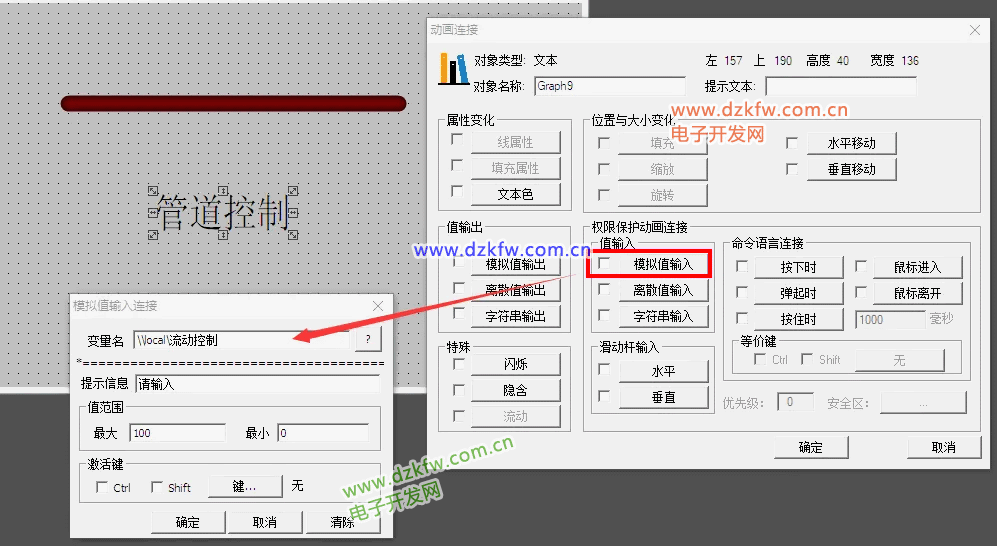

在画面上添加一个数值输入“管道控制”,用于控制管道的流动效果,这边只是用于测试效果,实际工程时可能无需如此。

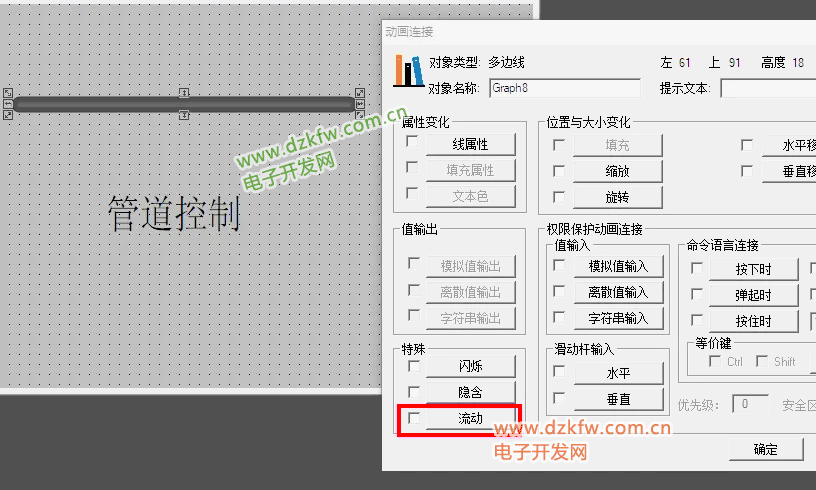

双击管道,打开动画连接界面,点击“流动按钮”进行组态。

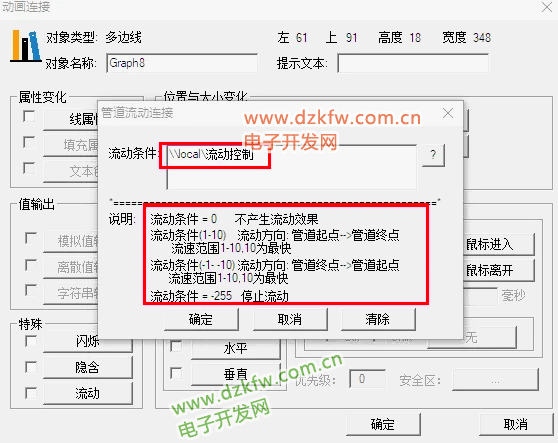

流动条件使用我们刚刚创建的变量。说明中有具体的值代表流动的效果。



2测试效果

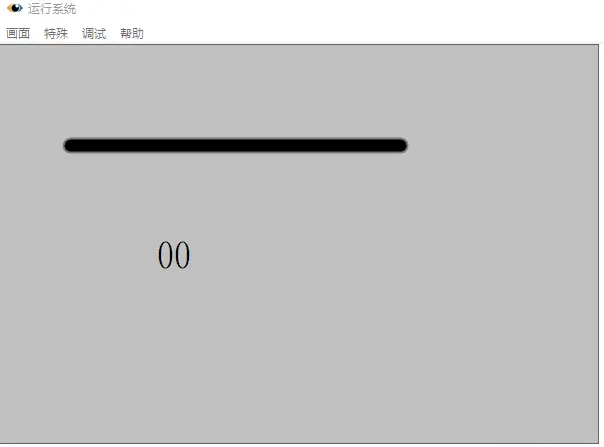

让我们将组态王切换至运行模式。



我们试着给控制变量不同的值。

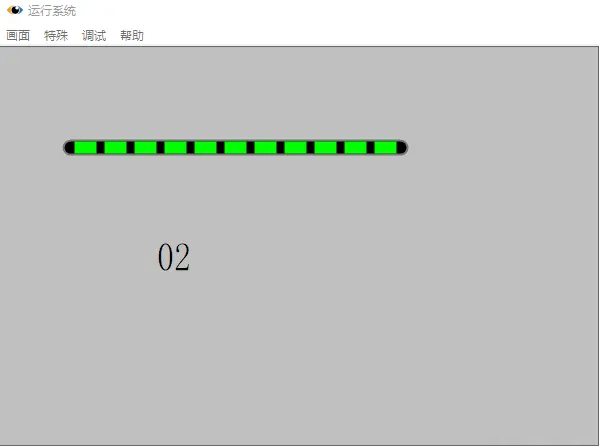

当前是以较慢的速度向右流动。

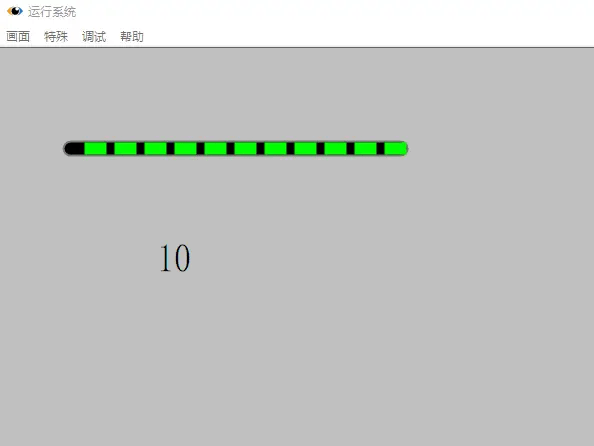

数值给到10时,向右流动的速度达到最快。

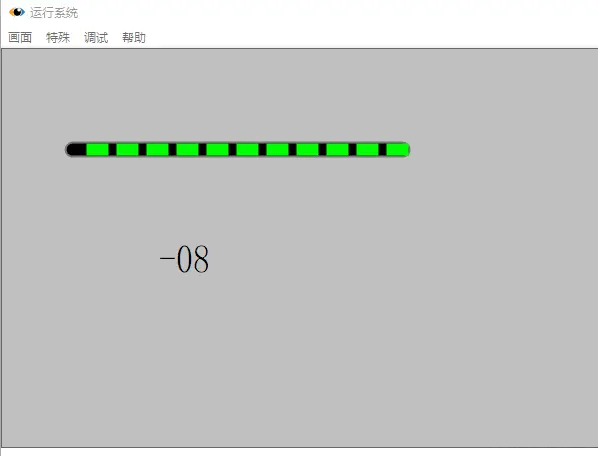

数值为-8时,管道向左流动,与说明中的效果完全一致。

总结 工程开发人员在开发系统中制作的画面都是静态的;

只有数据库中的变量才是与现场状况同步变化的;

所谓“动画连接”就是建立画面的图素与数据库变量的对应关系。
