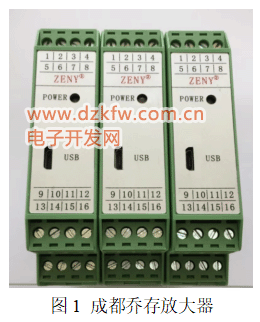

Modbus数据帧都是16进制的，而组态王中的寄存器地址是10进制的，因此需要对数据帧中的地址位做一个从16进制到10进制的转换，比如地址1004对应的就4100，前面再加上功能码对应的寄存器，从而构成变量的寄存器地址。下面以成都乔存的一款比例放大器为例，使用ModbusRTU协议与组态王通讯。


主机发送 03 03 00 04 00 01 C4 9
从机回复 03 03 02 03 EB C1 3A

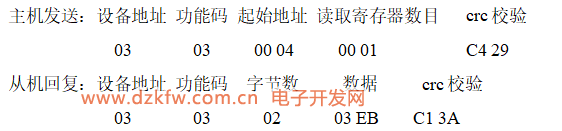

下面对数据帧进行解析：

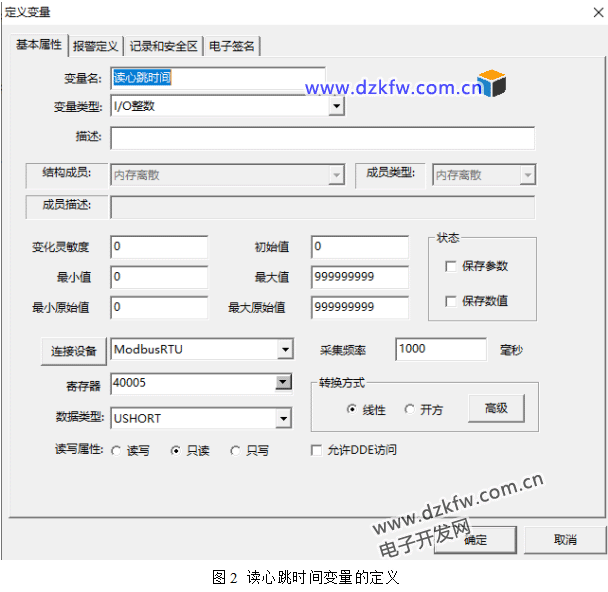

其中03 E8是数据，转换成10进制后为1000，即读得该设备的心跳时间为1000。0004对应的10进制就是4，在组态王中还需要做一个地址偏移，即寄存器地址需要加1，就是0005，前面再加上功能码对应的寄存器4，即40005，因此在组态王中的寄存器地址就是40005，如图2所示。

主机发送：03 06 10 04 01 F4 CD 3E
从机回复：03 06 10 04 01 F4 CD 3E

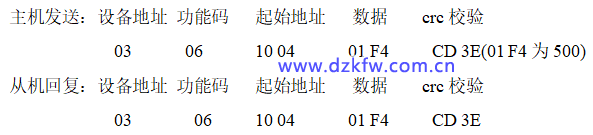

对数据帧进行解析如下：

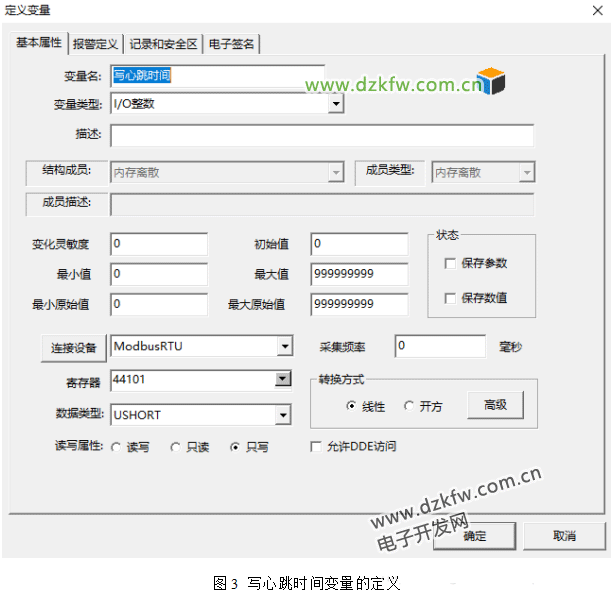

其中01 F4是数据，转换成10进制后为500，即主机写给该设备的心跳时间为500。1004对应的10进制就是4100，在组态王中还需要做一个地址偏移，即寄存器地址需要加1，就是4101，前面再加上功能码对应的寄存器4，即44101，因此在组态王中的寄存器地址就是44101，如图3所示。
