KingView组态王之反应中心动画连接,建立画面的图素与数据库变量的对应关系

作者:佚名    文章来源:本站原创    点击数:    更新时间:2024/7/7

工程开发人员在开发系统中制作的画面都是静态的;

只有数据库中的变量才是与现场状况同步变化的;

所谓“动画连接”就是建立画面的图素与数据库变量的对应关系。

建立画面的图素与数据库变量的对应关系
软件:
组态王软件
方法/步骤:

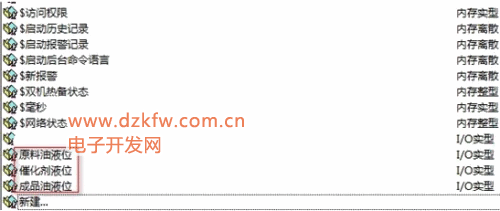

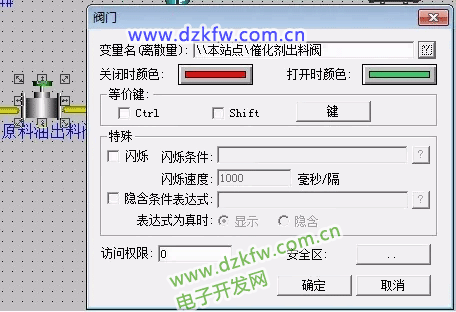

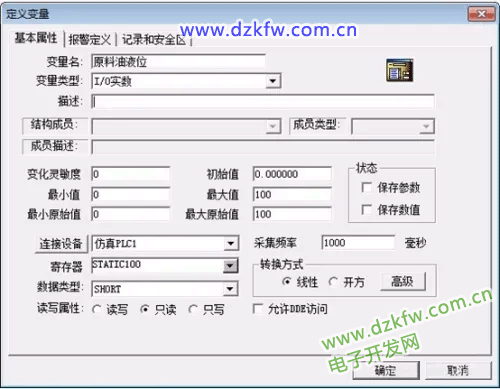

在画面上双击“原料油罐”图形,

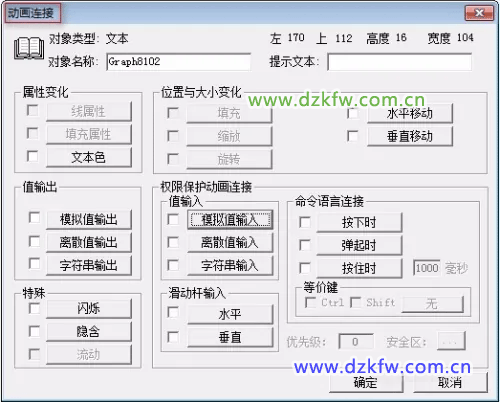

弹出该对象的动画连接对话框,

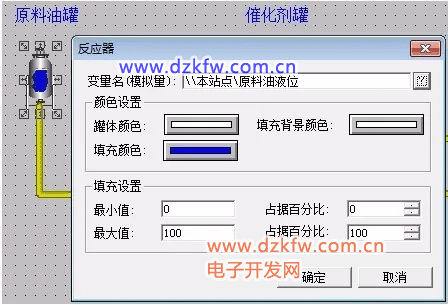

完成原料油罐的动画连接;

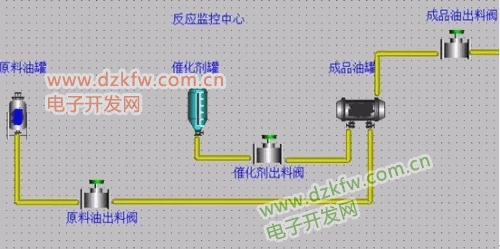

用同样的方法设置催化剂罐和成品油罐的动画连接;

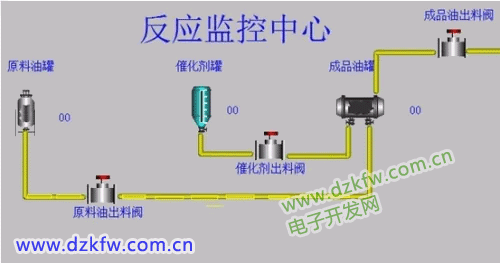

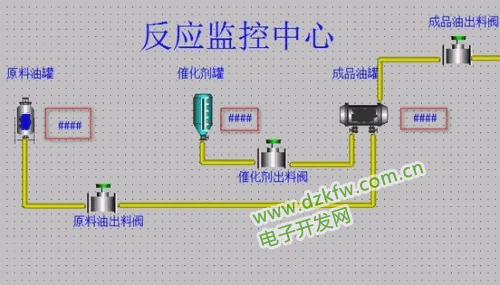

在工具箱中选择“文本T”工具,

在原料油罐旁边输入字符串“####”,这个字符串是任意的;

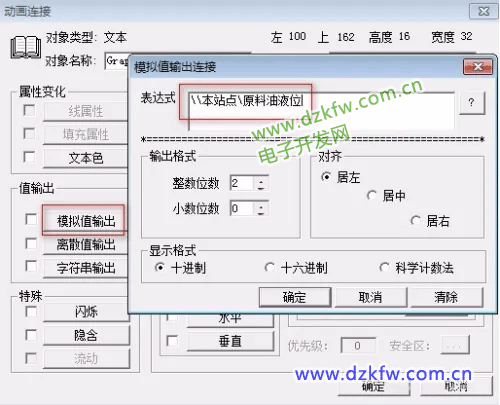

双击进行动画连接;



对阀门的设置:

当系统运行时,单击次阀门,变成绿色,再次打击关闭阀门,从而达到关闭阀门的目的。


液体流动动画设置:

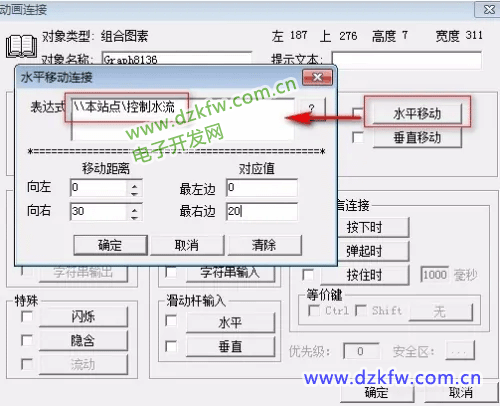

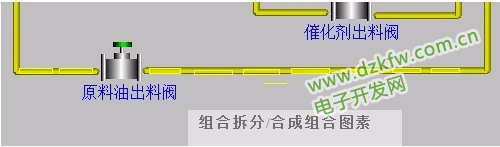

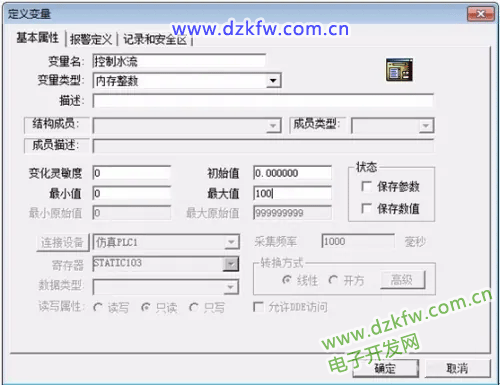

定义内存整形变量,选择“矩形”工具,组合图素,设置命令语言;

如图按步骤操作;

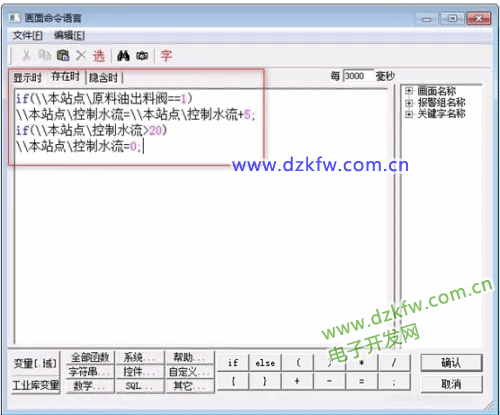

命令语言控制:

在画面的任意位置单击鼠标右键,“画面属性”,选择“命令语言”;


切换到VIEW命令,进入运行系统。


END
注意事项
只有数据库中的变量才是与现场状况同步变化的;
在管道中绘制液体

Tags:KingView,组态王,动画连接,动态图片
责任编辑:admin
