KingView组态王与信捷PLC通讯解决方案 MODBUS通讯设置

作者:佚名    文章来源:网络    点击数:    更新时间:2024/7/7

1.所需硬件设备

 准备一根信捷自带的XVP通讯线,把电脑和PLC连接起来。台式机箱后面有一个RS232九针口可直接与PLC连接,笔记本则需要一个USB-COM转接头。

2. 打开组态王软件新建工程。点击 弹出



下一步

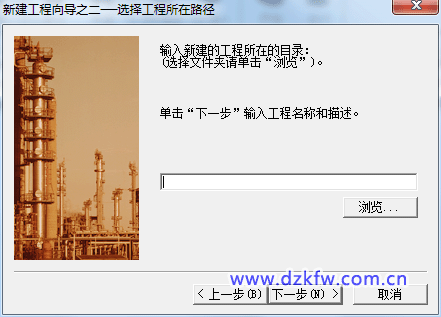

选择保存路径,下一步。



完成。

3. 建立连接设备。

选中 双击右侧 弹出

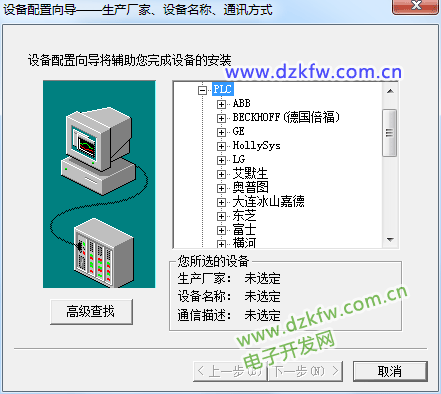

选中



下一步



命名,下一步。

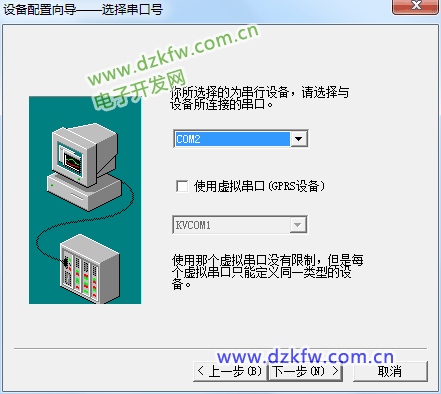

选择和电脑连接的COM口编号,下一步。

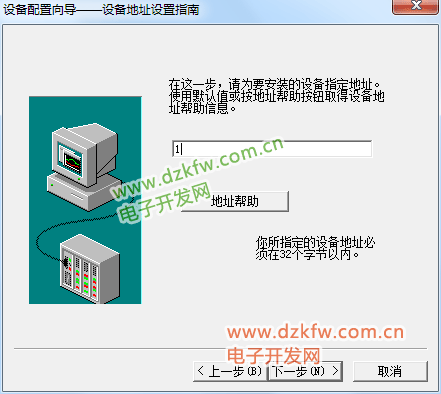

填写PLC地址(信捷默认为1)下一步。

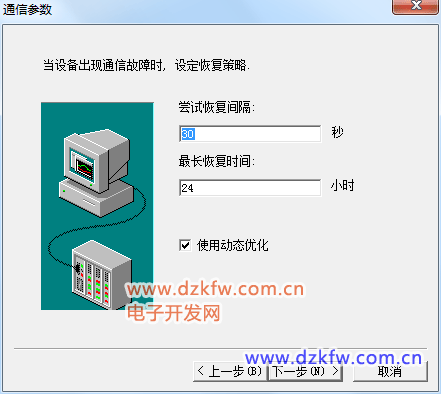

下一步



完成。

注意:回到 中能看到刚才新建的连接设备,双击弹出

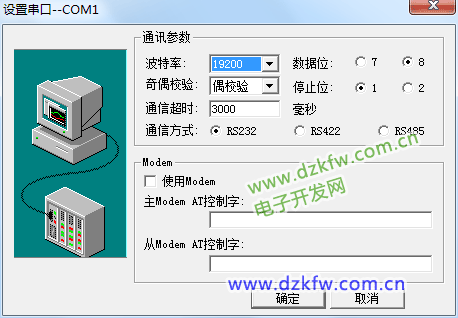

波特兰改为19200,否则通讯不上,确定。

4.建立数据库变量。

选中

双击右侧

弹出



按图所示建立Y0变量。注意:信捷PLCmodbus地址与莫迪康地址错开1位,即信捷地址为0对应莫迪康为1,所以Y0地址应为0 18433

信捷modbus地址如下,0代表位,4代表寄存器。



5. 新建画面。

选中 双击右侧 弹出



正确设置后确定。

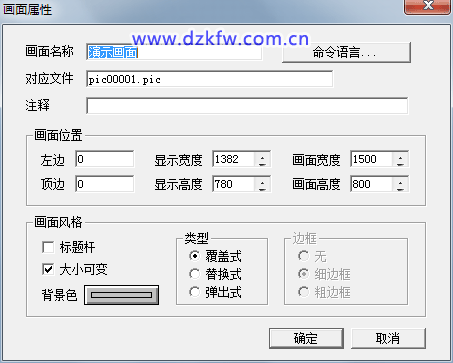

双击 演示画面。



建立一个演示画面,测试一下通讯效果。

Tags:KingView,组态王,信捷PLC,modbus
