组态王如何获取modbus TCP数据？

1、打开KingView

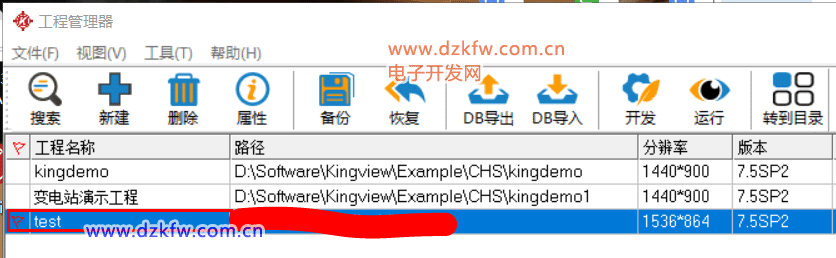

2、打开一个工程

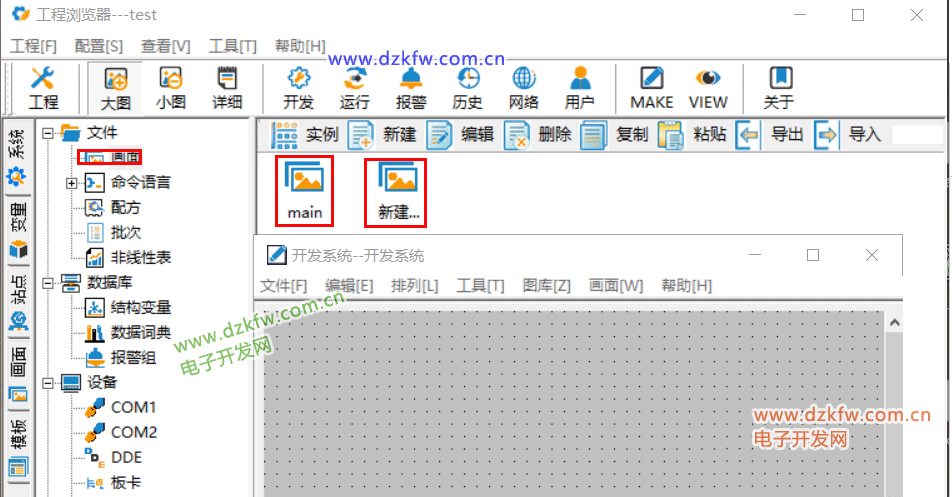

3、新建一个画面

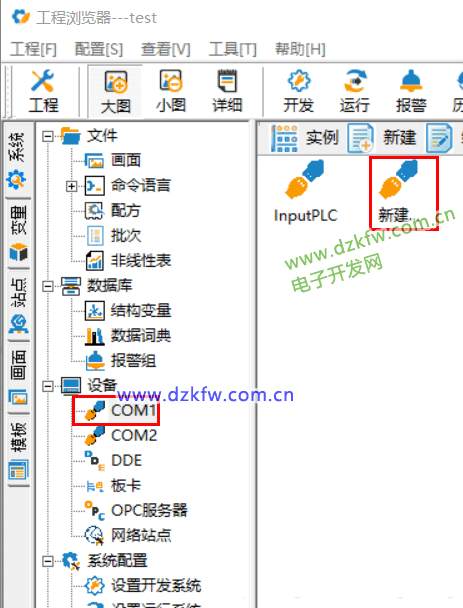

4、新建设备

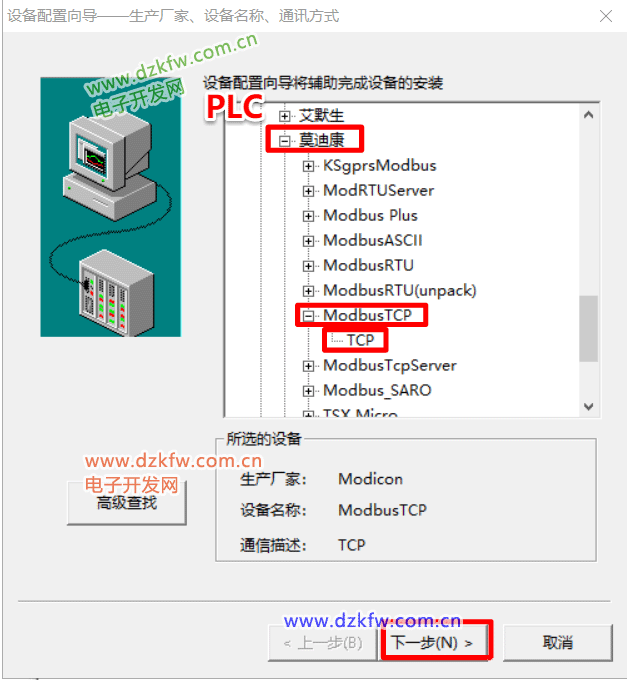

5、选择PLC->莫迪康->ModbusTCP->TCP

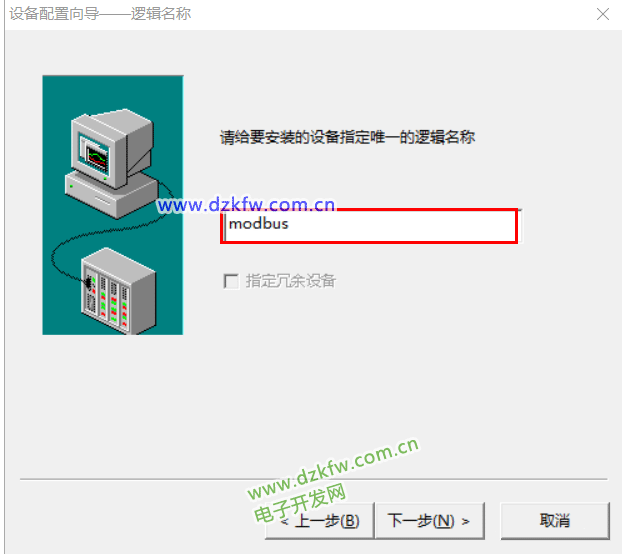

6、给设备起一个名字

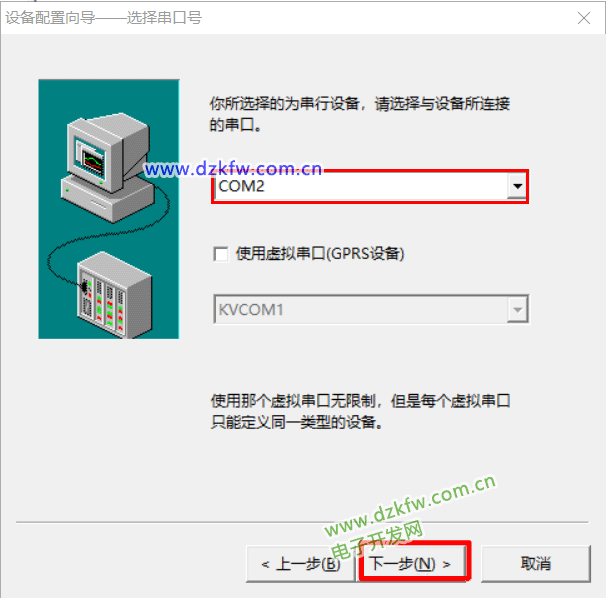

7、选择一个串口

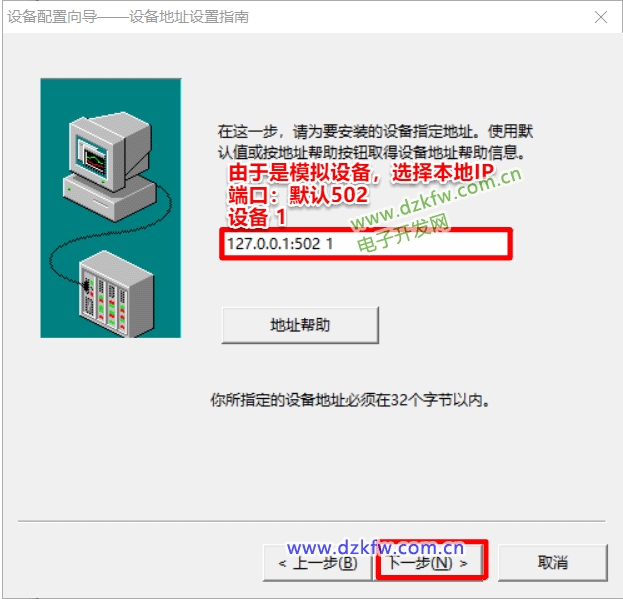

8、设置ModbusTCP地址

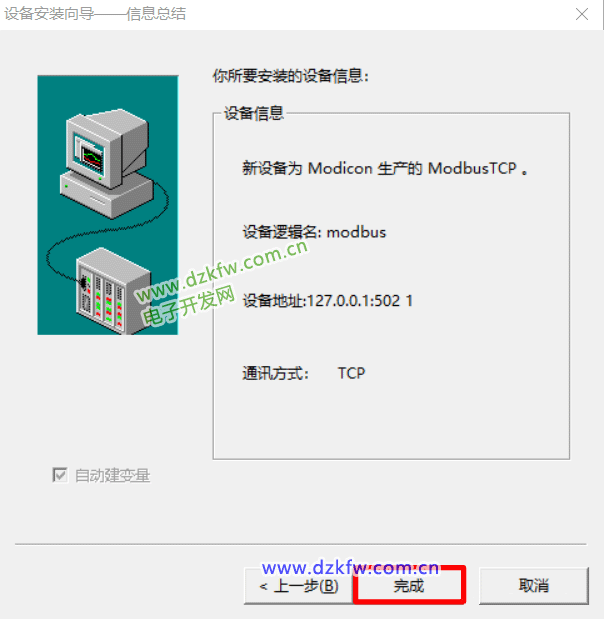

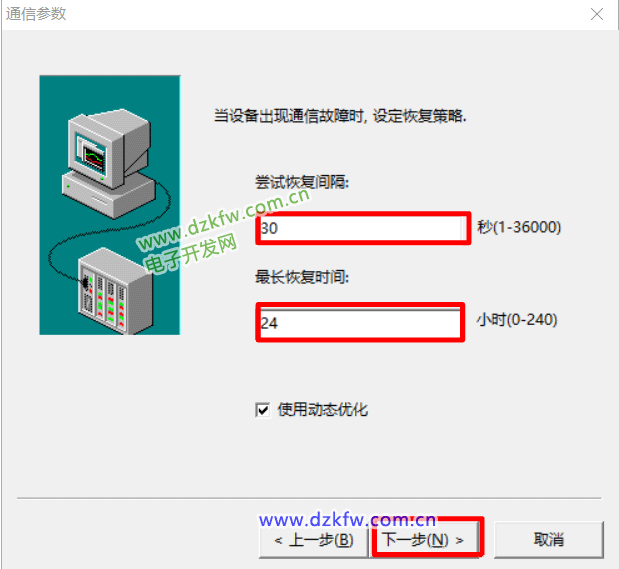

其他默认即可

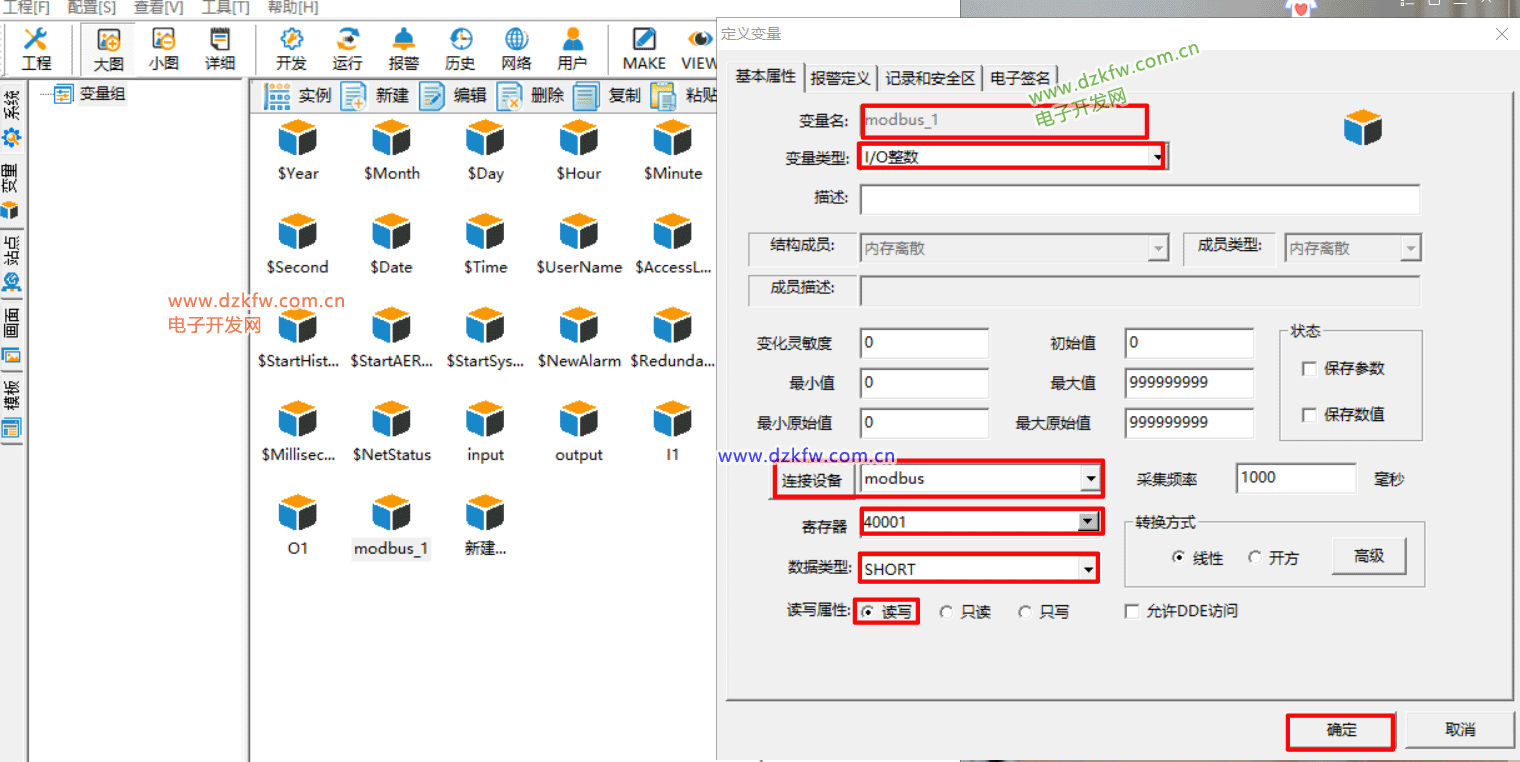

9、新建一个变量，这个新建了一个modbus_1的变量，类型为 I/O整数，连接到刚才建立的设备，寄存器设置为要读取或写入的地址，类型为SHORT

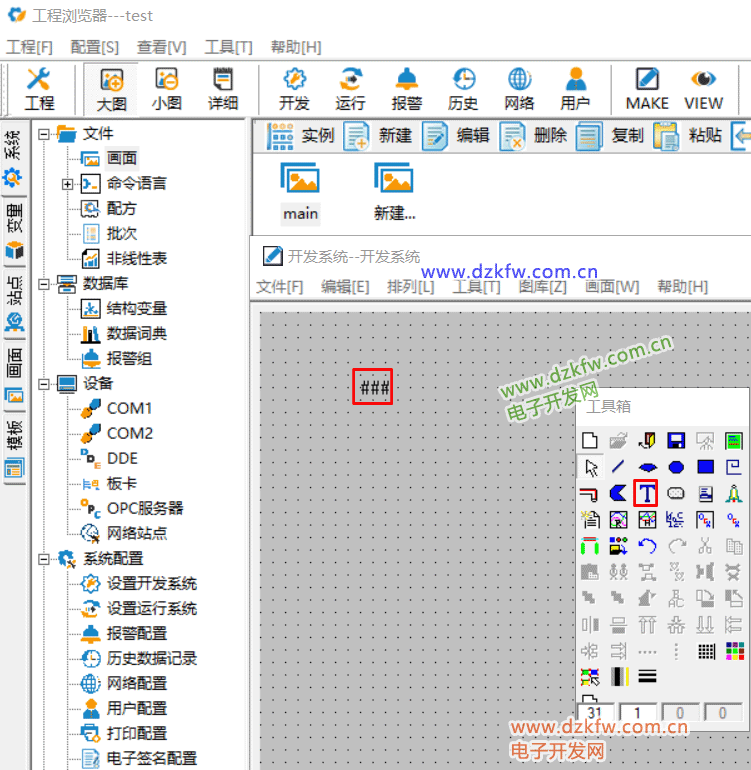

10、新建一个字符串，绑定变量，首先新建一个字符串，暂时写入

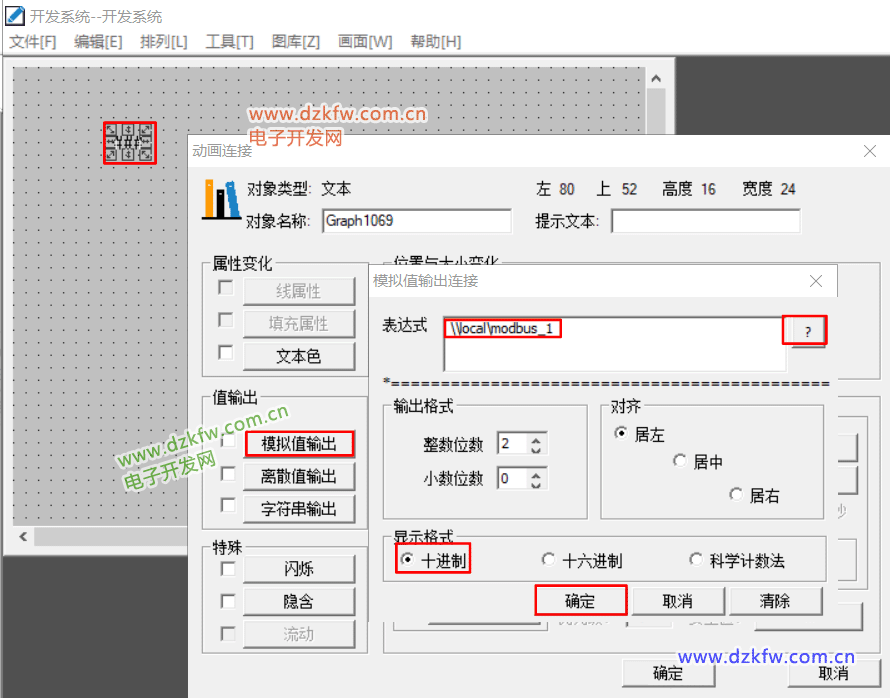

双击字符串，选择模拟值输出，通过？，选择刚才定义的变量，选择十进制，然后确定

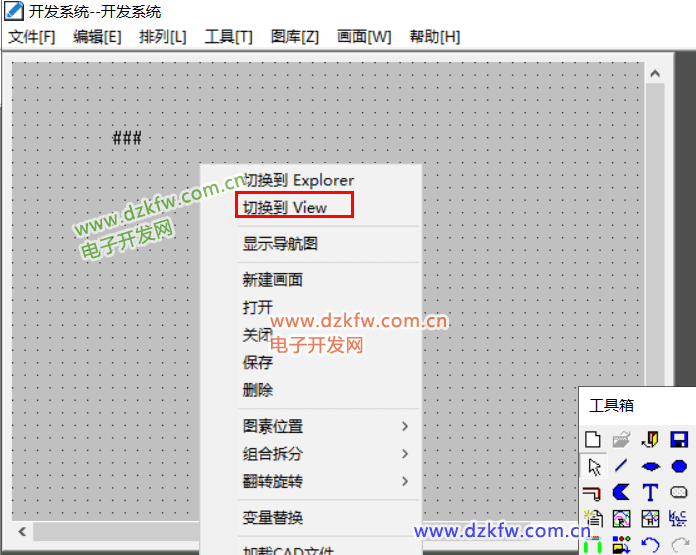

11、切换到 view，运行查看，空白处，右键，切换到View

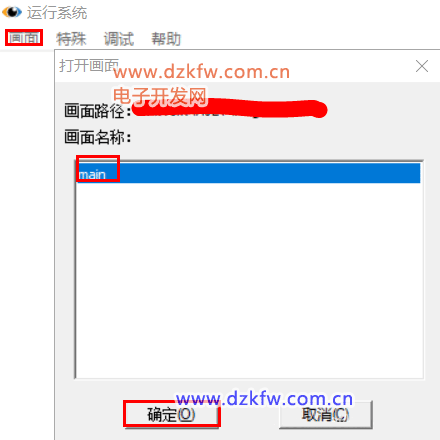

12、运行main画面，选择main画面运行

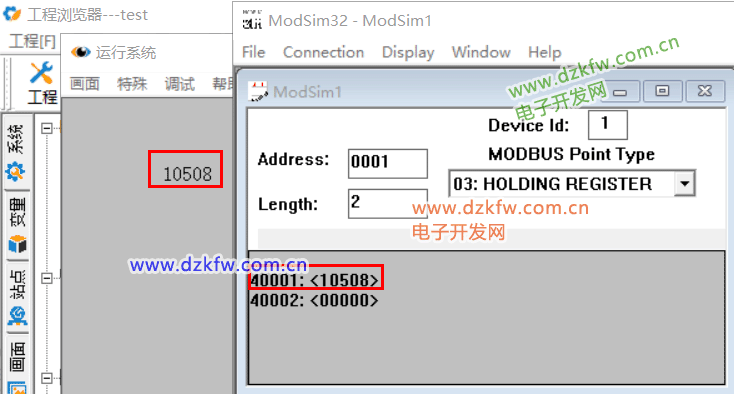

13、此时，组态王获取到modbus的数据
