【KingView步骤详解】Excel表格如何写入组态王数据,看完就会了!

作者:佚名    文章来源:网友    点击数:1034    更新时间:2024/6/22
KingView开启智能高效监控新纪元 在当前的工业自动化浪潮中,组态王KingView新版本以其强大的功能和易用性,正引领着监控软件的新趋势。

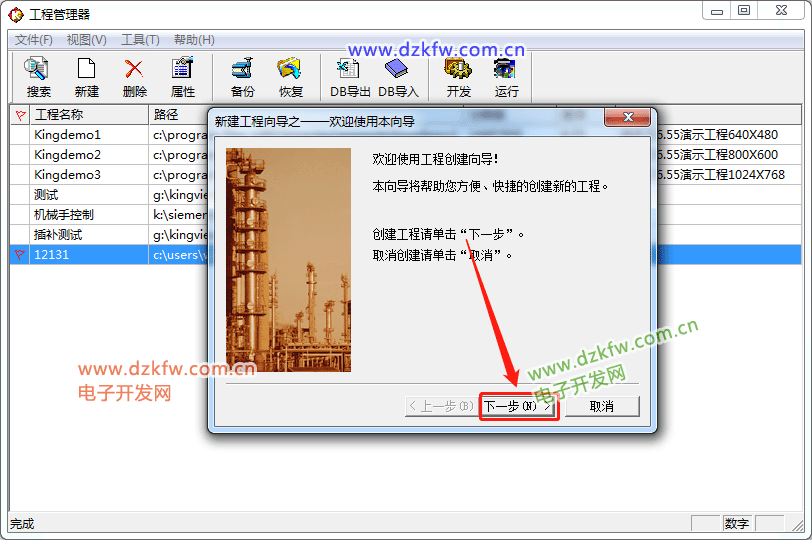

第一步:(打开组态王软件,创建一个新项目)。

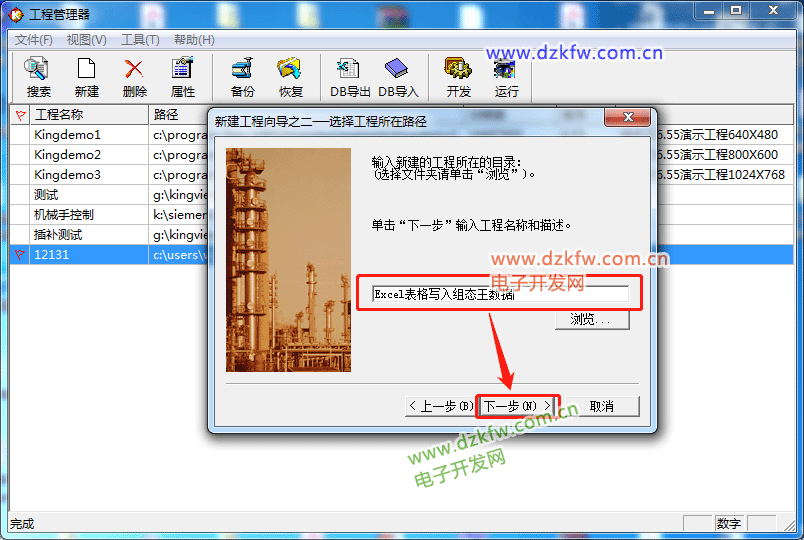

第二步:(输入工程名描述)

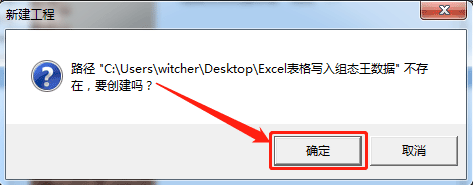

第三步:(提示是否要创建,这里点击确定)。

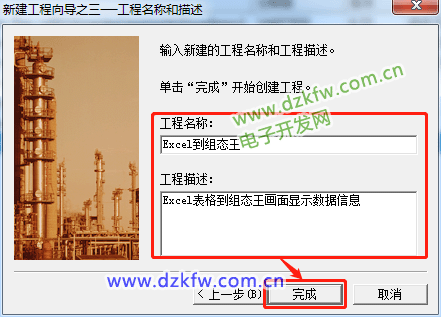

第四步:(工程名称写入Excel到组态王,工程描述写入Excel表格到组态王画面显示数据信息)



第五步:(提示是否设置为当前工程点击(是))。

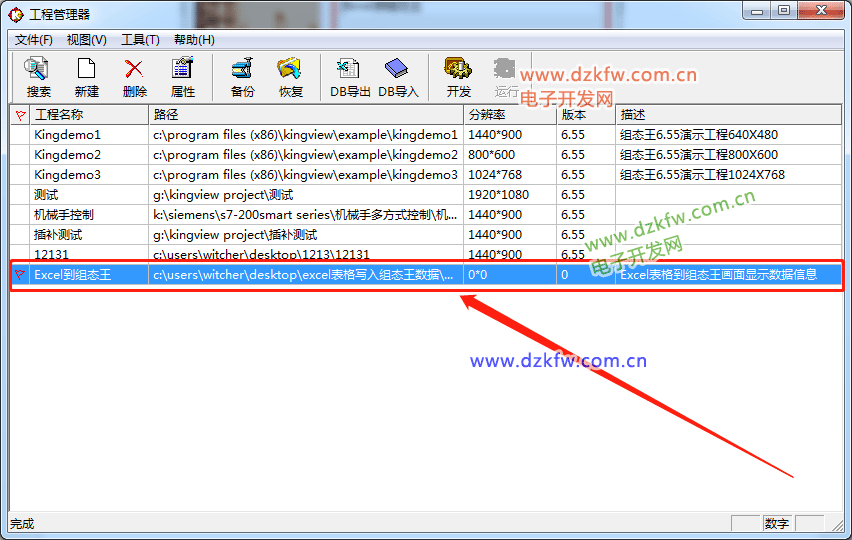

第六步:(这里就可以看到刚才创建的工程文件了,工程名前面的小红旗代表是当前使用工程)。

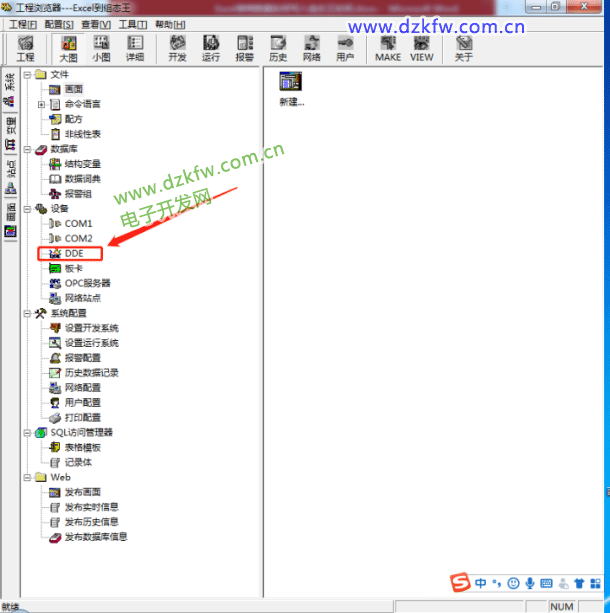

第七步:(打开主页面,找到左边菜单栏设备DDE驱动打开它)

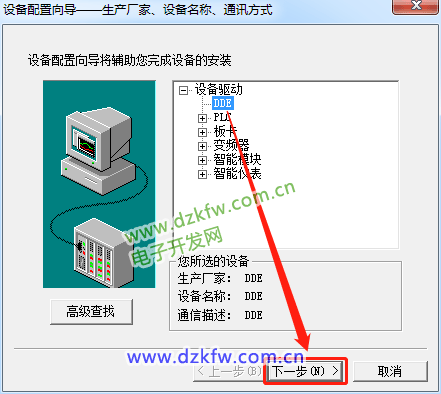

第八步:(点击右侧新建,打开设备配置向导,选择DDE驱动,点击下一步。)

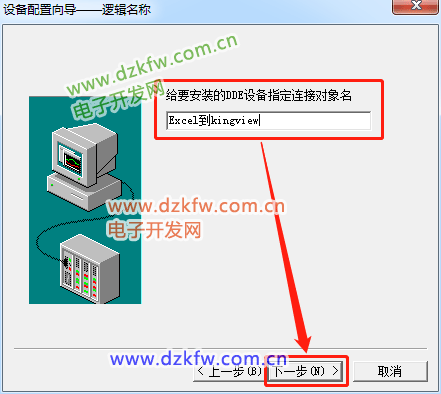

第九步:(连接对象名,输入:Excel到kingview)。

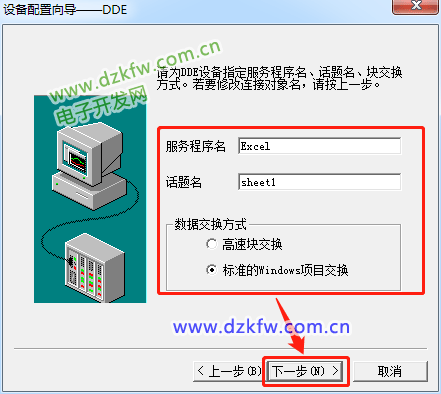

第十步:(服务程序名为新建的需要通讯Excel表格名称,话题名为此Excel中的电子表格sheet1、sheet2等选择其中一个。数据交互方式选择:标准的Windows项目交换,然后点击下一步。)

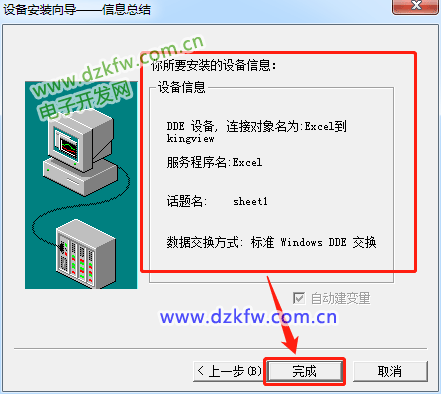

第十一步:(检查之前设置参数有没有问题,没有问题点击完成)。

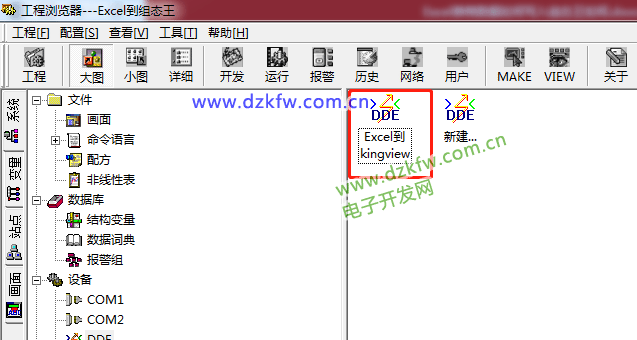

第十二步:(点击完成之后,回到主页面,会看到已经成功建立DDE驱动)

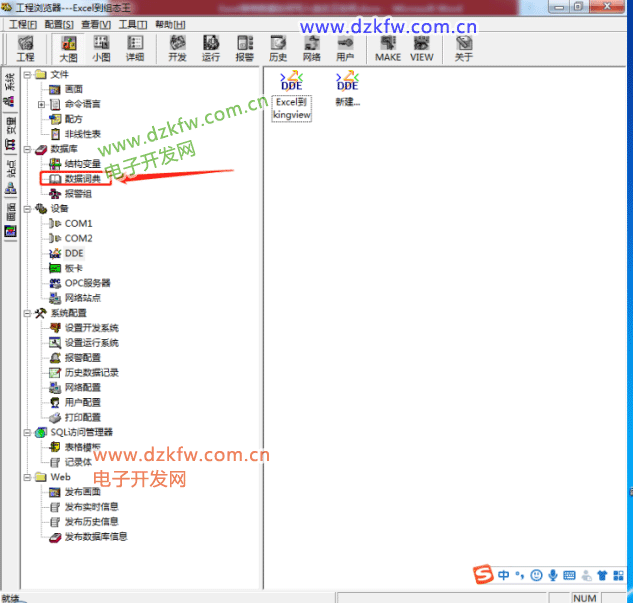

第十三步:(这时候我们要建立变量,找到左侧菜单栏数据库里面的数据词典。)

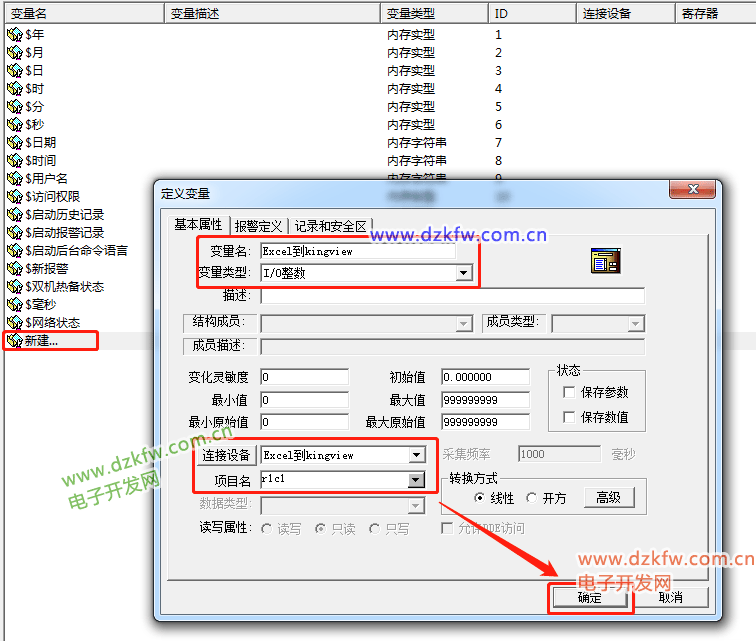

第十四步:(变量名输入(Excel到kingview),变量类型选择(I/O整数)项目名写入R1C1其中的R1表示第一行,C1表示第一列。项目名用来确认组态王从Excel中哪一个单元格中读取数据,选择完点击确定。)

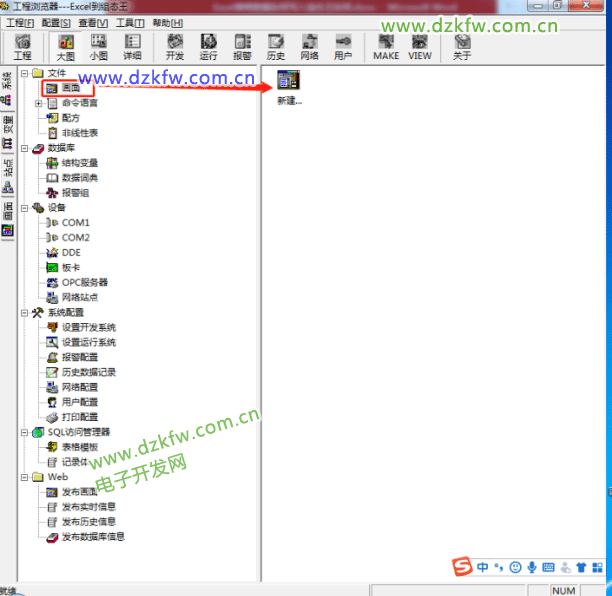

第十五步:(找到左侧菜单栏,选择画面,点击新建画面。)

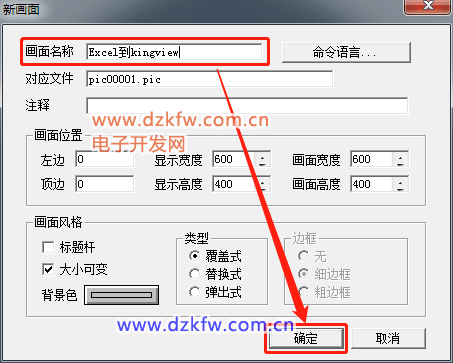

第十六步:(画面名称写入:Excel到kingview)。

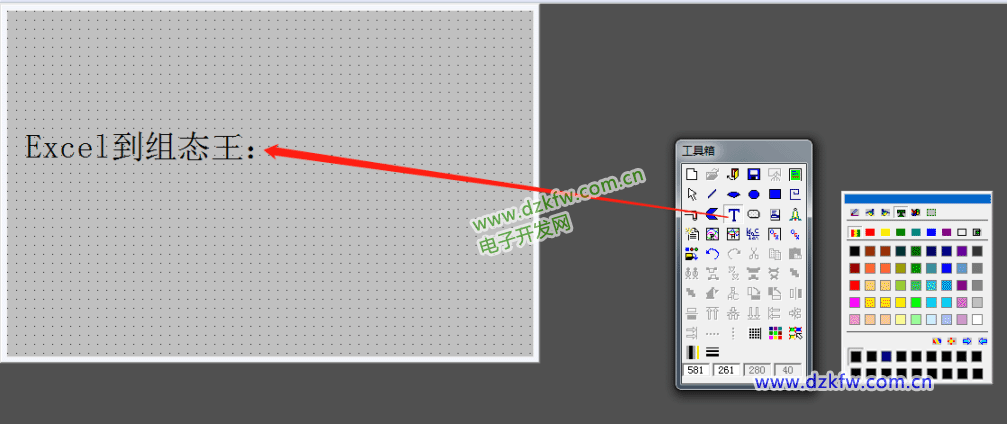

第十七步:(现在开始建立画面,先在左边工具箱选择大写蓝色的T点击选中,然后点击到左边画面开始输入文字:Excel到组态王:)。

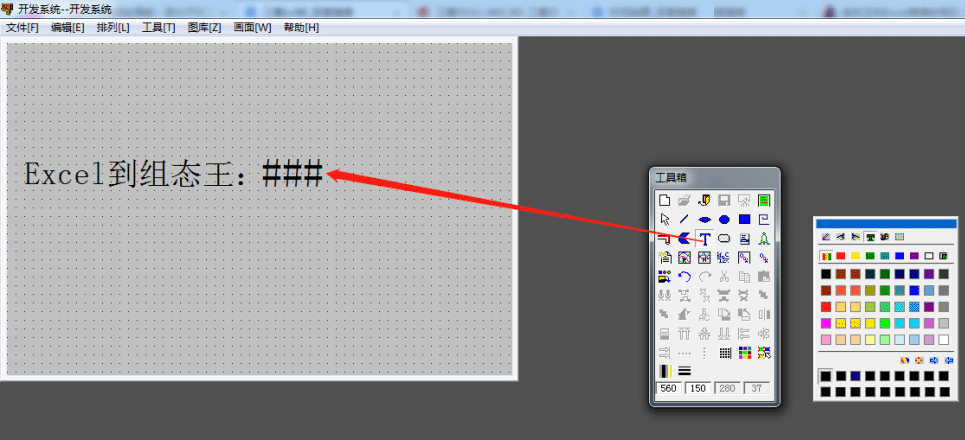

第十八步:(这里要组态一个数显,可能有的小伙伴要问了,矮油,怎么在工具箱找了半天没有找到数显按钮呢?心想奇怪了,小伙伴们不必担心哦!我刚才开始学习这个的时候也是如此想法,、后来我仔细研究了一下,才发现,原来有奥秘,这里还是一样在左边工具箱选择大写蓝色的T点击选中,然后点击到左边画面开始输入三个#号就是显现按钮,哈哈,原来它是隐藏菜单)。

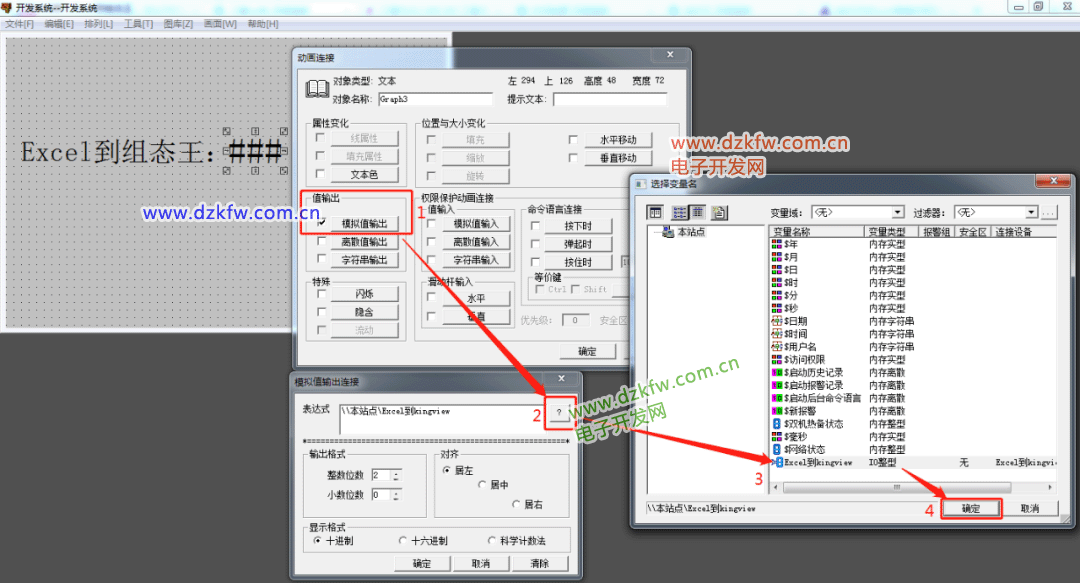

第十九步:(双击三个#号打开数显属性设置对话框,1.值输入选择勾选模拟量输出 2.打开模拟量输出对话框,表达式点击正方向问号。3.打开变量名对话框,选择第十四步创建的变量,点击确定。)

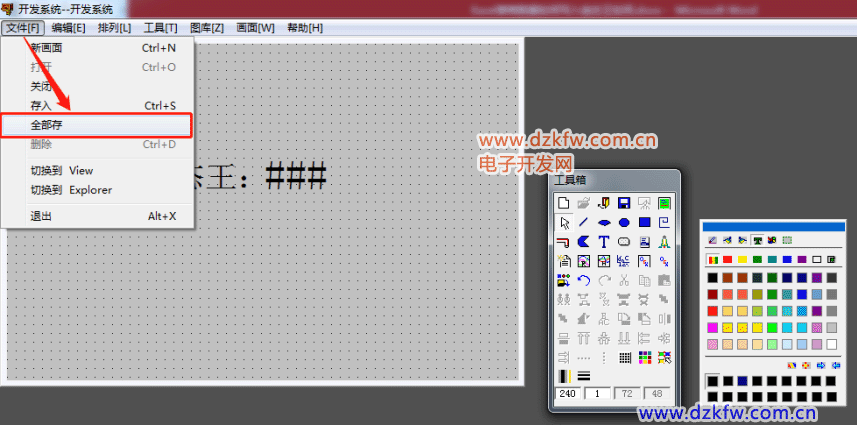

第二十步:(在左上角菜单栏中文件下拉选择全部存)。

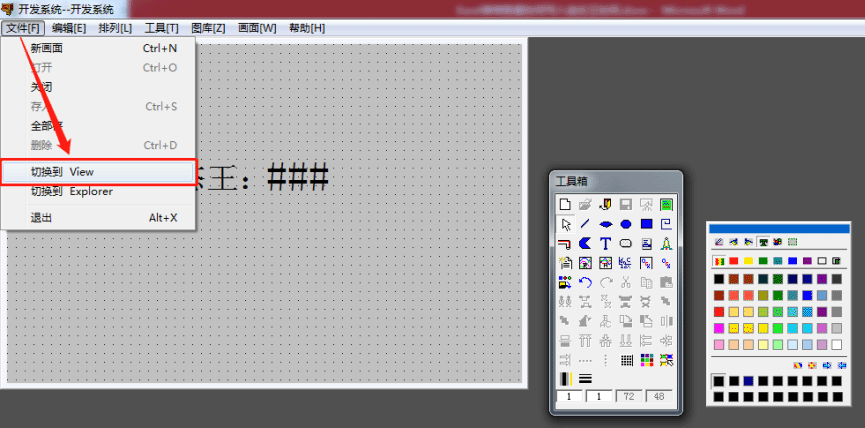

第二十一步:(在左上角菜单栏中文件下拉选择切换到view)。

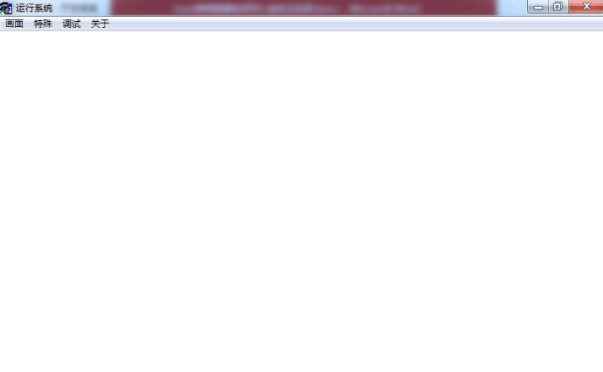

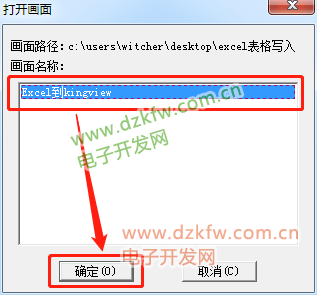

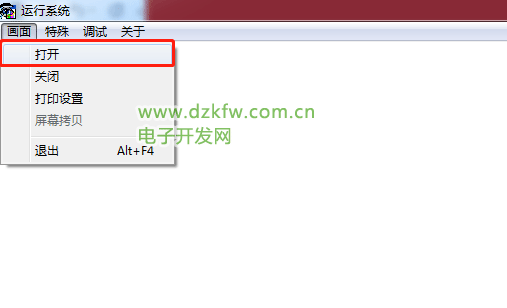

第二十二步:(如果切换到view,转到运行系统是白色画面什么都没有,不要惊慌,我们点击左上角菜单栏—画面,点击打开,选择之前创建的画面,点击确定即可,如果没有白色画面请直接跳转到第二十三步继续)。







第二十三步:(进入运行系统画面)

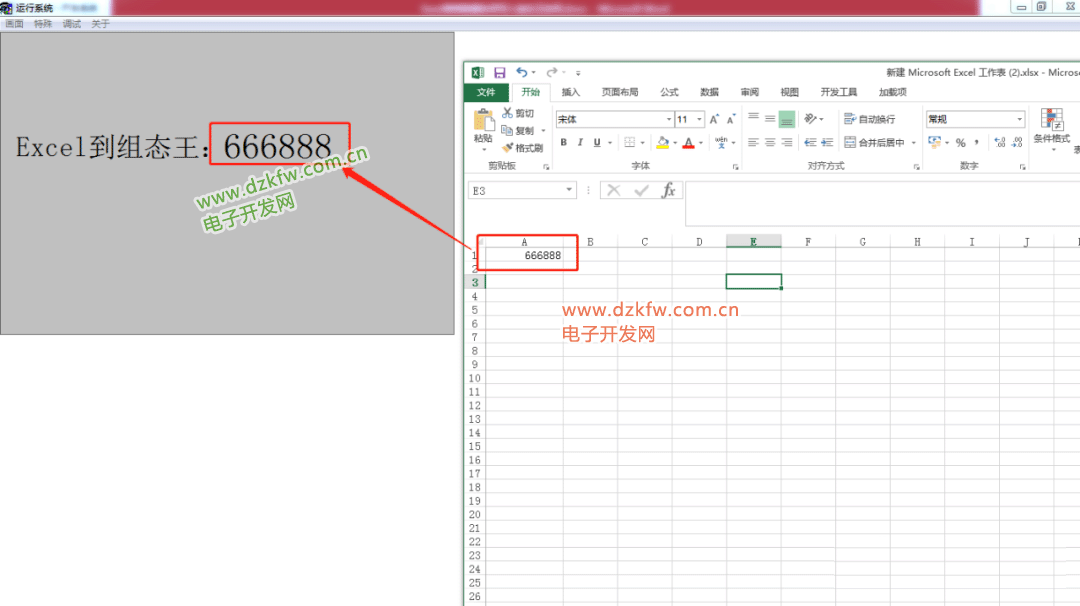

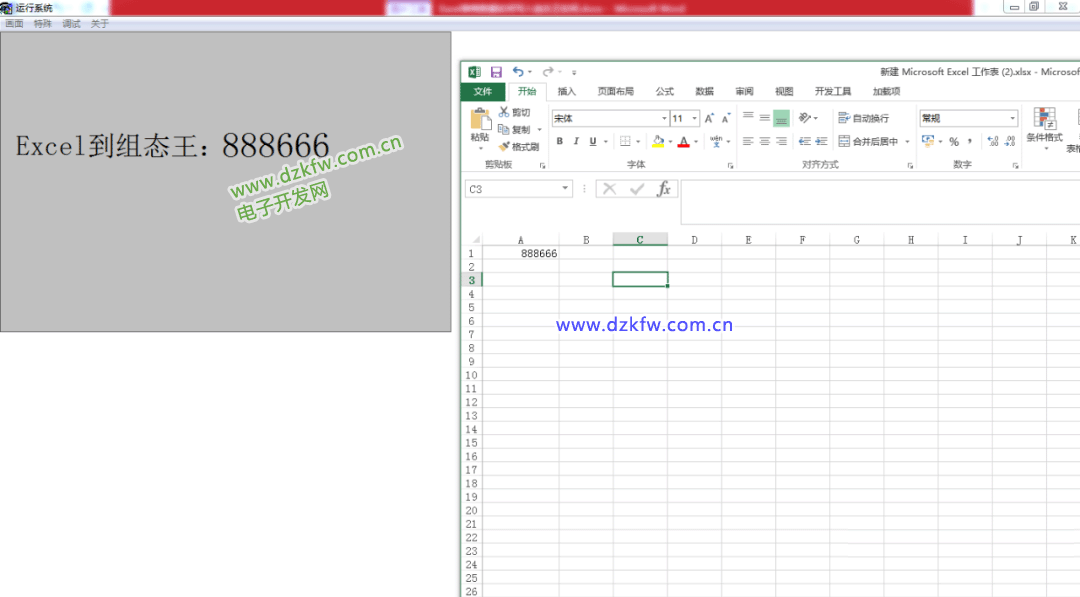

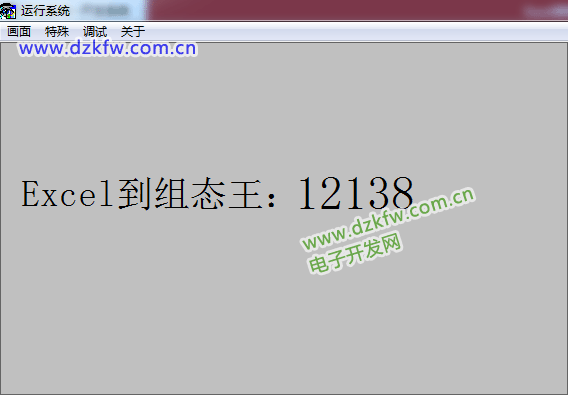

第二十四步:(打开一个空的Excel表格,在Excel表格第一行第一列随便输入一个数值,组态王就能立刻显示你在Excel表格上输入的数值)。





恭喜您,已完成。你是最棒的!
