HMI是现代电子设备的重要组成部分，相信大家对于人机界面也是有所认识，最近有些朋友想知道PLC是怎么和HMI通信的。接下来就让电子开发王来给大家详解一下PLC和HMI通信方式，如果你对这方面非常感兴趣的话，不妨进来了解一下吧。

　　人机接口

　　HMI一般指人机接口。人机接口是指人与计算机之间建立联系、交换信息的输入/输出设备的接口，这些设备包括键盘、显示器、打印机、鼠标器等。

　　人机界面（HMI）产品的组成及工作原理

　　人机界面产品由硬件和软件两部分组成，硬件部分包括处理器、显示单元、输入单元、通讯接口、数据存贮单元等，其中处理器的性能决定了HMI产品的性能高 低，是HMI的核心单元。根据HMI的产品等级不同，处理器可分别选用8位、16位、32位的处理器。

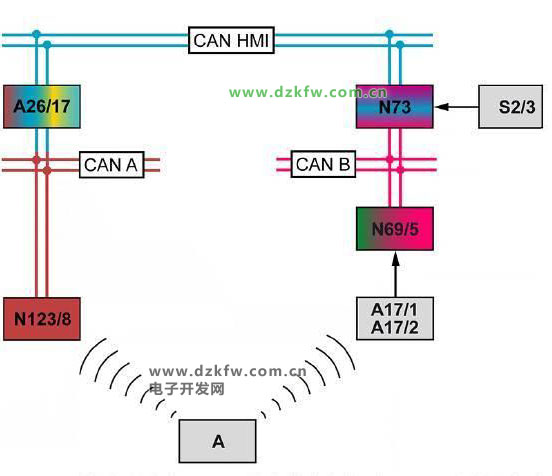

　　HMI通信（图片来自网络）

　　HMI软件一般分为两部分，即运行于HMI硬件中的 系统软件和运行于PC机Windows操作系统下的画面组态软件。使用者都必须先使用HMI的画面组态软件制作“工程文件 ”，再通过PC机和HMI 产品的串行通讯口，把编制好的“工程文件”下载到HMI的处理器中运行。

　　HMI和PLC之间通信的实现方式

　　1、首先在电脑中，打开HMI程序编辑软件EasyBuilder Pro。

　　2、然后新建一个工程，这里使用HMI型号为（威纶通MT8102iE），其他型号操作一样，点击确定。

　　3、HMI连接的PLC为三菱FX3U(其他品牌、其他型号PLC均可)。

　　4、然后点击页面左上角的元件/PLC控制/新增。

　　5、在PLC控制中设置，控制类型：数据写入设置（当前基本窗口ID)，触发地址：D10（此处设置的元件地址，即是PLC中接收画面编号的地址），设置完成以后，点击确定。

　　6、点击关闭完成PLC控制，这样就完成设置了，将HMI程序编译之后下载到HMI触摸屏，HMI的地址编号会储存至PLC的D10中。

　　HMI组态：

　　通过PC机运行的组态软件来制作“工程文件”，“工程文件”记录了界面显示的内容（按键、标题、编辑框）、位置以及动作等。通过串口下载“工程文件”到组态屏。组态屏分析“工程文件”，显示并监听事件（如按键按下），并执行固定的动作（如切换界面、串口发送数据）。

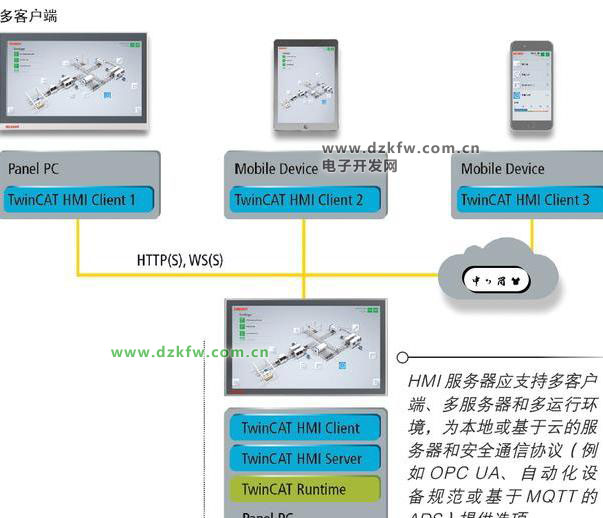

　　HMI通信（图片来自网络）

　　HMI组态屏的功能和特点

　　实时的资料趋势显示——把撷取的资料立即显示在屏幕上；

　　自动记录资料——自动将资料储存至数据库中，以便日后查看；

　　历史资料趋势显示——把数据库中的资料作可视化的呈现；

　　报表的产生与打印——能把资料转换成报表的格式，并能够打印出来；

　　图形接口控制——操作者能够透过图形接口直接控制机台等装置；

　　警报的产生与记录——使用者可以定义一些警报产生的条件，比方说温度过度或压力超过临界值，在这样的条件下系统会产生警报，通知作业员处理；

　　使用简单，直接在组态软件上拖拉设置即可完成界面设计；

　　完全依赖于组态软件，组态软件风格、内容不能更改；

　　由于各厂商开发的组态软件不一，移植性、维护性很差；

　　组态软件设计出的界面太简单，用户体验很差；

　　组态界面无法设计复杂的逻辑；

　　组态界面无法自定义通信协议，只能使用组态软件自带的通信协议，而且很少；价格便宜。

　　PLC和HMI通信方式是什么？以上就是电子开发王给大家解答了相关的问题，看完后，大家是不是觉得　PLC和HMI通信方式非常简单呢？学会的朋友不妨尝试一下吧。
