基本RS触发器的逻辑功能

作者:佚名    文章来源:本站原创    点击数:1959    更新时间:2018-10-20
基本RS触发器是各种触发器中最基本组成部分,它能存贮一位二进制信息,但有一定约束条件。例如用与非门组成的RS触发器的R、S不能同时为“0”,否则当R、S端的“0”电平同时撤销后,触发器的状态不定。因此只R=S=0的情况不允许出现。

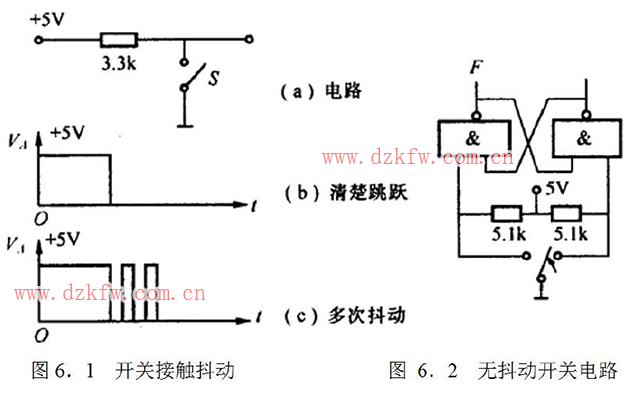

基本RS触发器的用途之一是作无抖动开关。例如在图6.1所示的电路中,当开关S接通时,由于机械开关在扳动的过程中,存在接触抖动,使得F点电压从+5V直接地跃降到0V的一瞬间(几十毫秒),会发生多次电压抖动,相当产生连续多个脉冲信号。如果利用这种电路产生的信号去驱动数字电路,则可能导致电路发生误动作。这在某些场合是绝对不允许的,为了消除机械开关的抖动,可在开关S与输出端A之间接人一个RS触发器(见图6.2所示),就能使F端产生很清晰的阶跃信号。那么这种带RS触发器的打关通常称为无抖动开关(或称逻辑开关)。而把有抖动的开关称为数据开关。

基本RS触发器的逻辑功能,无抖动开关


Tags:RS触发器,逻辑功能
