7400、74HC00中文资料说明:真值表,引脚图,电气参数及应用电路

作者:佚名    文章来源:本站原创    点击数:    更新时间:2012-5-24

与非门74HC00中文资料(真值表,引脚图,电气参数及应用电路)

74HC00功能:2输入端四与非门

TRUTH TABLE真值表:

A

B

Y

L

L

H

L

H

H

H

L

H

H

H

L

74HC00引脚图及引脚功能表:

管脚位

SYMBOL 符号

NAME AND FUNCTION名称及功能

1, 4, 9, 12

1A to 4A

Data Inputs数据输入

2, 5, 10, 13

1B to 4B

Data Inputs数据输入

3, 6, 8, 11

1Y to 4Y

Data Outputs数据输出

7

GND

Ground接地(0V)

14

VCC

Positive Supply Voltage电源电压

74HC00中文资料(真值表,引脚图,电气参数及应用电路)

74HC00

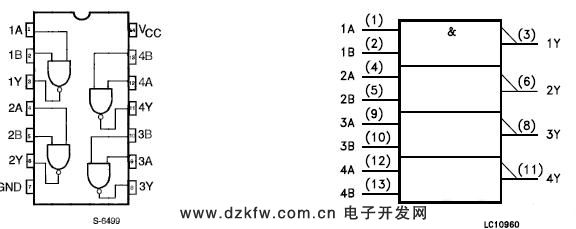

                                       图1 74HC00 引脚图

ABSOLUTE MAXIMUM RATINGS绝对最大额定值:

SYMBOL 符号

Parameter 参数

Value 数值

Unit 单位

VCC

Supply Voltage电源电压

-0.5 to +7

V

VI

DC Input Voltage 直流输入电压

-0.5 to VCC + 0.5

V

VO

DC Output Voltage直流输出电压

-0.5 to VCC + 0.5

V

IIK

DC Input Diode Current 直流输入二极管电流

± 20

mA

IOK

DC Output Diode Current直流输出二极管电流

± 20

mA

IO

DC Output Current直流输出电流

± 25

mA

PD

Power Dissipation功耗

500(*)

mW

Tstg

Storage Temperature贮藏温度

-65 to +150

TL

Lead Temperature 焊接温度 (10 sec)

300

RECOMMENDED OPERATING CONDITIONS建议操作条件:

SYMBOL 符号

Parameter 参数

Value 数值

Unit 单位

VCC

Supply Voltage电源电压

2 to 6

V

VI

Input Voltage输入电压

0 to VCC

V

VO

Output Voltage输出电压

0 to VCC

V

Top

Operating Temperature操作温度

-55 to 125

tr,tf

Input Rise and Fall Time输入上升和下降时间

VCC = 2.0V

0 to 1000

ns

VCC = 4.5V

0 to 500

ns

VCC = 6.0V

0 to 400

ns

DC SPECIFICATIONS直流电气规格

SYMBOL 符号

Parameter 参数

Test Condition 测试条件

Value 数值

Unit 单位

VCC

-

TA=25℃

-40to85℃

-55to125℃

(V)

最小

典型

最大

最小

最大

最小

最大

VIH

High Level Input-

Voltage输入高电平电压

2.0

-

1.5

-

-

1.5

-

1.5

-

V

4.5

3.15

-

-

3.15

-

3.15

-

6.0

4.2

-

-

4.2

-

4.2

-

VIL

Low Level Input-

Voltage输入低电平电压

2.0

-

-

-

0.5

-

0.5

-

0.5

-

4.5

-

-

1.35

-

1.35

-

1.35

V

6.0

-

-

1.8

-

1.8

-

1.8

VOH

High Level Output Voltage输出高电平电压

2.0

IO=-20μA

1.9

2.0

-

1.9

-

1.9

-

V

4.5

4.4

4.5

-

4.4

-

4.4

-

6.0

5.9

6.0

-

5.9

-

5.9

-

4.5

IO=-4.0mA

4.18

4.31

-

4.13

-

4.10

-

6.0

IO=-5.2mA

5.68

5.8

-

5.63

-

5.60

-

VOL

Low Level Output Voltage输出低电平电压

2.0

IO=20μA

-

0.0

0.1

-

0.1

-

0.1

V

4.5

-

0.0

0.1

-

0.1

-

0.1

6.0

-

0.0

0.1

-

0.1

-

0.1

4.5

IO=4.0 mA

-

0.17

0.26

-

0.33

-

0.40

6.0

IO=5.2 mA

-

0.18

0.26

-

0.33

-

0.40

II

Input Leakage Current输入漏电流

6.0

VI = VCC or GND

-

-

± 0.1

-

± 1

-

± 1

μA

ICC

Quiescent Supply Current静态电源电流

6.0

VI = VCC or GND

-

-

1

-

10

-

20

μA

AC ELECTRICAL CHARACTERISTICS交流电气特性:

SYMBOL 符号

Parameter 参数

Test Condition测试条件

Value 数值

Unit 单位

VCC

-

TA=25℃

-40to85℃

-55to125℃

(V)

最小

典型

最大

最小

最大

最小

最大

tTLH tTHL

Output Transition Time输出过渡时间

2.0

-

-

30

75

-

95

-

110

ns

4.5

-

8

15

-

19

-

22

6.0

-

7

13

-

16

-

19

tPLH tPHL

Propagation Delay Time传递延迟时间

2.0

-

-

27

75

-

95

-

110

ns

4.5

-

9

15

-

19

-

22

6.0

-

8

13

-

16

-

19

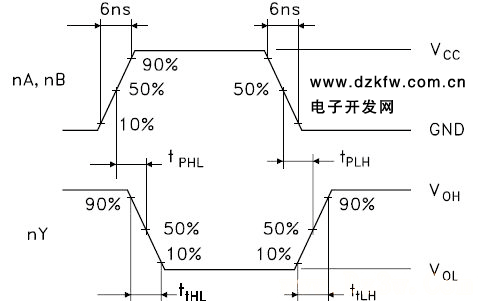

74HC00 传播延迟时间波形

                      图2 74HC00 传播延迟时间波形

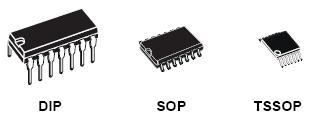

           图3 74HC00 外形图

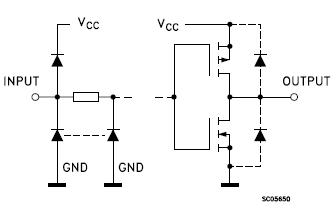

        图4 74HC00 输入输出等效电路

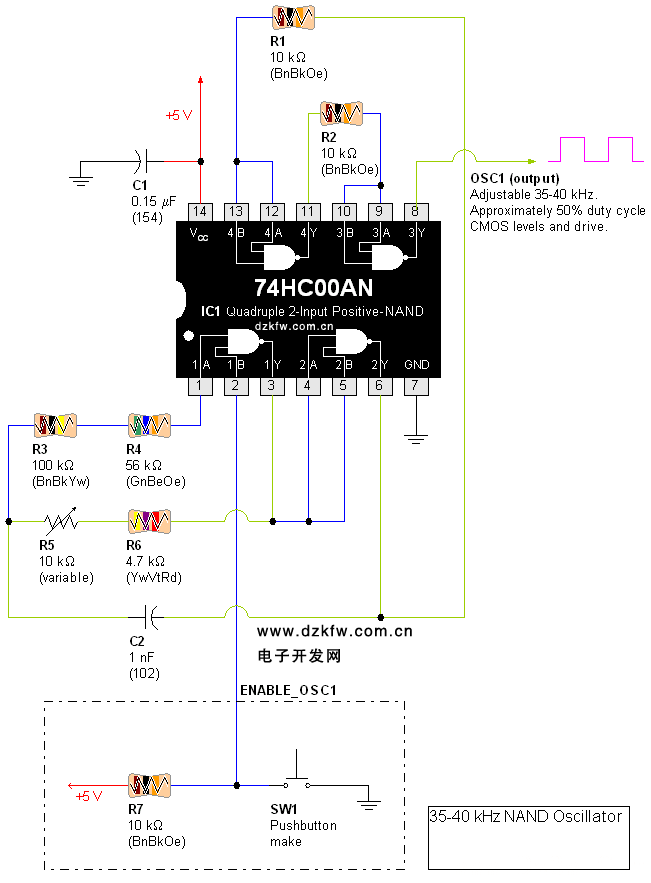

应用电路:35KHz到40KHz标准方波产生电路

应用电路:35KHz到40KHz标准方波产生电路
