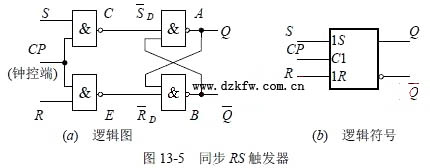

由与非门构成的同步RS触发器如图13-5(a)所示，其逻辑符号如图13-5(b)所示。图中门A和B构成基本触发器，门C和E构成触发引导电路。
由图13-5(a)可见，基本触发器的输入

当CP=0时，不论S、R是什么，,的值都为1，由基本触发器功能可知，触发器状态Q维持不变。当CP=1时，触发器状态将发生转移。为使触发器的翻转时刻真正由CP控制，不受S、R信号的影响，要求S、R信号在CP=1期间保持不变。因此，CP的作用仅是控制触发器的翻转时刻，而触发器翻转后的状态，仍然是由S、R和Qn+1决定的。

根据基本触发器的状态方程，可以得到，当CP=1时:

该式是同步RS触发器的状态方程，其中RS=0是约束条件，它表明在CP=1期间，触发器的状态按上式的描述发生状态转移。

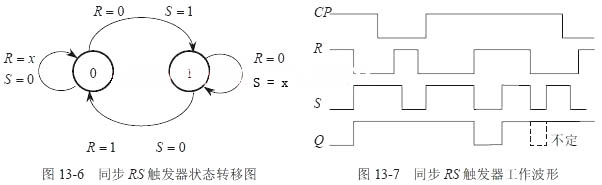

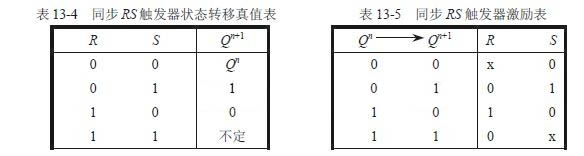

同理可以得到在CP=1时，同步RS触发器的状态转移真值表如表13-4，激励表如表13-5以及状态转移图如图13-6所示。
图13-7是同步RS触发器的工作波形。当CP=0时，不论R、S如何变化，触发器状态维持不变。只有当CP=1时，R、S的变化才能引起状态的改变。
