RS触发器的工作原理图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2017-12-14

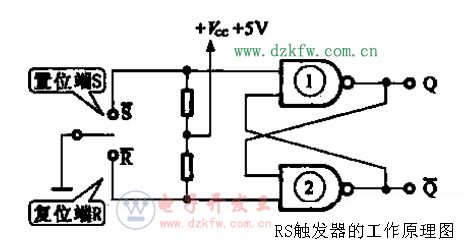

所示是表示RS触发器的工作原理图,当开关既不在S端,也不在R端时,触发器的输出端
 是不确定的。当开关置向一侧时,就决定了触发器的输出。例如当开关置于S端时,S端为低电平(地).
 R端则为高电平,与非门①的输入为低电平.与非门②的输入为高电平。这样就使触发器的Q端输出为
 高电平,Q端的输出为低电平。
     如果输入开关置于R端,则触发器会反转,Q端变成低电平,Q端变成高电平。
     一  一
     从而可见,输入端R、S既不可能同时为高电平,也不可能同时为低电平,只有两种状况,其中
 一个为高电平,另一个为低电平,则触发器Q和Q两端也必然出状态相反的信号。

RS触发器的工作原理图

Tags:RS触发器,工作原理图
责任编辑:admin
