图解 3-8译码器工作原理

作者:佚名    文章来源:本站原创    点击数:8074    更新时间:2017-5-18

译码是编码的反过程。编码是将信号转换成二进制代码,译码则是将二进制代码转换成特定的信号。将输入的二进制代码转换成特定的高(低)电平信号输出的逻辑电路称为译码器。

假设译码器由n个输入信号和N个输出信号,如果满足N=2n,就称为全译码器,又称二进制译码器,常见的全译码器由2-4线译码器、3-8线译码器、4-16线译码器等。如果满足N<2n,称为部分译码器,如二-十进制译码器(又称4-10译码器)、显示译码器等。

3-8线译码器是一种全译码器(二进制译码器)。全译码器的输入是3位二进制代码,3位二进制代码共有8种组合,故输出是与这8种组合一一对应的8个输出信号。译码器将每种二进制的代码组合译成对应的一根输出线上的高(低)电平信号。因此这种译码器也称为3-8线译码器。图5-44时5-6-1线译码器的框图。

图1 3-8线译码器框图

根据3-8线译码器的逻辑功能可以列出它的逻辑真值表,如表1所示。

从表1中所示可以看出,输入信号的每一种组合对应着一个输出端的高电平信号,即输出端为高电平(1)时认为该输出端有输出信号。当然,根据有需要也可以定义输出端为低电平(0)时认为该输出端有输入信号,此时称输出端低电平有效。

表1 3-8线译码器的逻辑真值表

输入 输出
A2 A1 A0 Y7 Y6 Y5 Y4 Y3 Y2 Y1 Y0
0 0 0 0 0 0 0 0 0 0 1
0 0 1 0 0 0 0 0 0 1 0
0 1 0 0 0 0 0 0 1 0 0
0 1 1 0 0 0 0 1 0 0 0
1 0 0 0 0 0 1 0 0 0 0
1 0 1 0 0 1 0 0 0 0 0
1 1 0 0 1 0 0 0 0 0 0
1 1 1 1 0 0 0 0 0 0 0

根据真值表可以写出逻辑函数式为

(1)

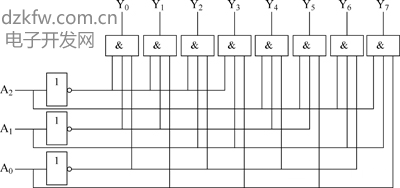

根据逻辑函数式可以画出3-8线译码器的逻辑电路,如图2所示。

3.8线译码器的逻辑电路图
图2 3.8线译码器的逻辑电路图

Tags:3-8译码器工作原理,3-8译码器
责任编辑:admin
相关文章列表
没有相关文章
请文明参与讨论,禁止漫骂攻击,不要恶意评论、违禁词语。 昵称:
1分 2分 3分 4分 5分

还可以输入 200 个字
[ 查看全部 ] 网友评论
    没有任何评论
