同步RS触发器的电路结构及其符号

作者:佚名    文章来源:本站原创    点击数:    更新时间:2017-12-14

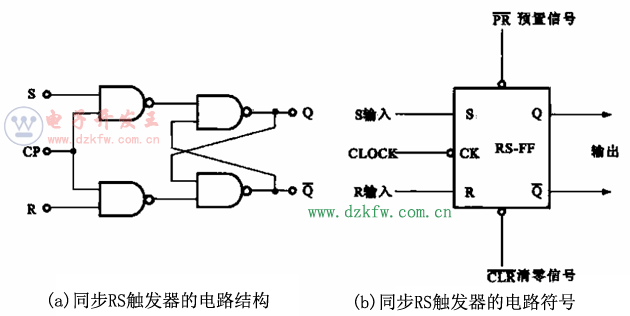

前述的非同步RS触发器不能与系统中的时钟信号同步,同步RS触发器是附加了同步功能,可以
 与时钟信号同步工作。图 (a)所示是同步RS触发器的电路结构,它将两个输入端用了两个与非门,
 并增加了一个时钟脉冲输入端(CP),其电路符号如图(b)所示

同步RS触发器的电路结构及其符号

Tags:RS触发器,电路结构,符号
