会员注册电路构成：两个或非门的输入和输出交叉耦合而成，图所示。

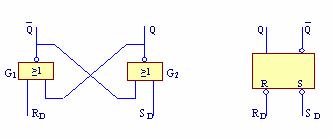

图 用或非门组成的基本RS触发器
工作原理
表 或非门组成的基本RS触发器的特性表
|
RD SD |
Qn |
Qn+1 |
说 明 |
0 0 |
0 1 |
× × |
触发器状态保持原状态不变 |
0 1 |
0 1 |
0 0 |
触发器置1 |
1 0 |
0 1 |
1 1 |
触发器置0 |
|
1 1 1 1 |
0 1 |
0 1 |
触发器状态不定 |
