电机负载转矩与负载惯量计算方法,电机扭矩与电机功率关系

作者:佚名    文章来源:本站原创    点击数:1246    更新时间:2024/3/20

电机负载转矩与负载惯量计算方法

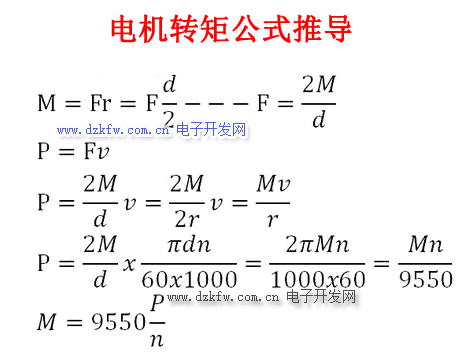

电机转矩公式推导

一、电动机极数、转数、转矩的定义
在介绍电动机极数、转数、转矩之间的关系之前,我们需要先了解其各自的含义。
1. 电动机极数:电动机的极数指电动机每个相中线圈的数量,它是一个固定的量,通常为2、4、6、8等整数。
2. 转数:电动机转数是指电动机转动一圈所需要的时间,通常单位是r/min或rpm。
3. 转矩:电动机转矩是指电动机所能输出的扭矩,通常单位是牛米N.m。
二、电动机极数、转数、转矩的关系
在电动机运行中,电动机的极数对于转数和转矩都有一定的影响。具体来说,它们之间的关系如下:
1. 极数与转数的关系:电动机的极数越大,转数越小,转数与电源频率和极数有关,转数的大小可以用下式计算:n=60f/p,其中,n为电动机转数,f为电源频率,p为电动机极数。异步电动机转速还有一个转差率,实际所以会略低计数值。

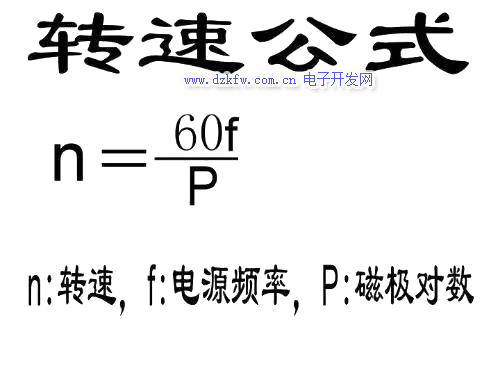

电机转速公式

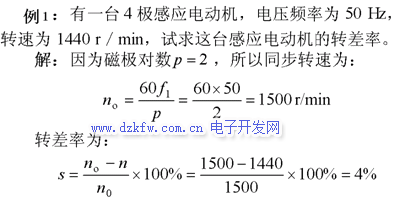

异步电机转差率计算
2. 极数与转矩的关系:对于相同转数的两个电动机,极数大的电动机所能输出的转矩也更大。此外,极数增加会导致电动机内部电势降低,因此电动机输出功率也会降低。
三、不同极数对电机性能的影响
在实际应用中,不同极数的电动机性能也会有所差异,以下是不同极数对电机性能的影响:
1. 低极数电动机(2极、4极):转数高,转矩小,适合于高速运行和小载荷工作。
2. 中极数电动机(6极):转数适中,转矩适中,适合于中等速度和中等负载。
3. 高极数电动机(8极及以上):转数低,转矩大,适合于低速和大负载场合,如起重机、风机、压缩机等。
四、如何选择电动机极数
在实际应用中,我们需要根据实际需求选择合适电动机的极数,以下是一些选择电动机极数的方法:
1. 确定负载类型和工作时间。
2. 根据负载类型和工作时间选择合适的电动机转矩。
3. 根据电动机转矩和负载类型计算出电动机转数。
4. 根据电源频率和电动机转数计算出电动机极数。
5. 根据需要选择合适的电动机极数。
【结论】
电动机的极数、转数、转矩是三个相互关联的参数,它们之间的关系很复杂。因此,在选择电动机时,需要根据实际需求和工况条件进行综合考虑,合理选择电动机的极数、转数和转矩,以便满足实际生产需要,提高电机的效率和寿命。


Tags:转矩,电机转矩,电机功率,电动机
责任编辑:admin
