日常工作中，遇到一台三相异步电机，往往这样问，这台电机是几极的？比如是2极、4极、6极、8极……然后可以通过它的极数判断它的额定转速。

    那么电机的极数和转速有什么关系呢？

    电机的极数是指每相线圈在定子圆周内均匀分布的磁极数。磁极都是成对出现，N极和S极，所以一台电机的极数最少是2极。极数越多，转速越低，极数越少，转速越高。

    转速和极数的关系可通过公式：n=60f/p计算。

n：转速。

60：60秒，我们平时所说的这台电机的转速多少，是指这台电机每分钟旋转的周数，也就是 60秒旋转的周数。

f:电网频率，我国为50HZ。

p：电机极对数，2极电机，对数是1；4极电机，对数是2；8极电机，对数是4。

    比如一台2极电机，转速n=60秒×50HZ/极对数1=3000转。但这是同步转速，异步电机，转子转速低于定子旋转磁场转速，所以，异步转速还涉及到电机转差率的因素，转差率=（定子转速-转子转速）/定子转速，不同厂家生产的电机转差率也不同，通常在10％以内，一般在4％左右。

    异步转速和转差率关系：N=(60F/P)×(1-S%)，所以2极电机异步转速=3000×（1-4%）=2880转左右。

    同样算法，6极电机异步转速=（60秒×50赫兹/极对数3）×（1-转差率4%）=960转左右。

电机极数在电机型号中就可以体现，比如电机型号：Y100L-6，就是6极电机。

---

三相异步电动机的结构

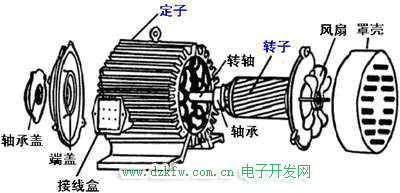

图1  三相异步电动机的分解图

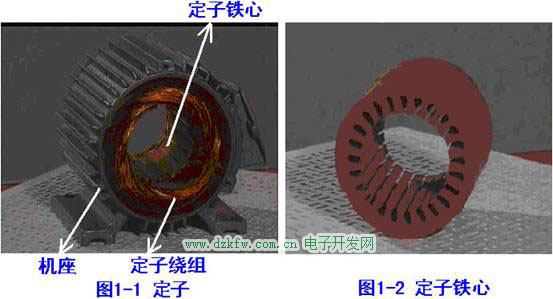

  (一)定子（静止部分）

  1.定子铁心: 定子铁心的作用是作为电机磁路的一部分，并在其上放置定子绕组。



  2.定子绕组:定子绕组的是电动机的电路部分，通入三相交流电，产生旋转磁场。

    主要绝缘项目有以下三种：
（1）对地绝缘

（2）相间绝缘

（3）匝间绝缘

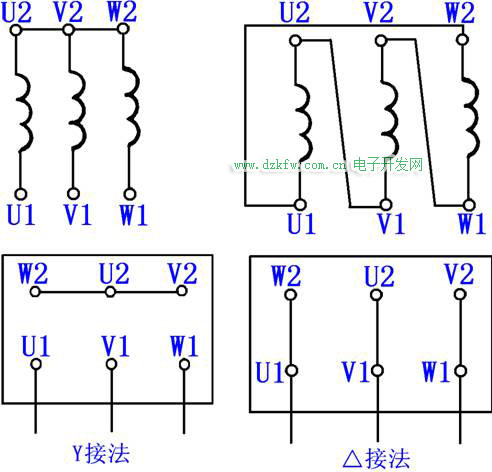

    定子三相绕组的接线方式：
（1）星形接法(Y接)

（2）三角形接法(△接)



   3.机座 

（二）转子（旋转部分）

   转子是电动机的旋转部分，包括转子铁心、转子绕组和转轴等部件。

   1.转子铁心

   作用:电机磁路的一部分，并放置转子绕组。一般用0.5毫米厚的硅钢片冲制、叠压而成，硅钢片外圆冲有均匀分布的孔，用来安置转子绕组。

   2.转子绕组

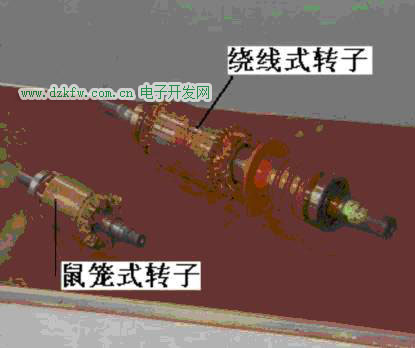

   作用是切割定子旋转磁场产生感应电动势及电流，并形成电磁转矩而使电动机旋转。根据构造的不同分为鼠笼式转子和绕线式转子。如图1-5所示。

   （1）鼠笼式转子：若去掉转子铁心，整个绕组的外形像一个鼠笼，故称笼型绕组。小型笼型电动机采用铸铝转子绕组，对于100KW以上的电动机采用铜条和铜端环焊接而成。如图1-6所示。

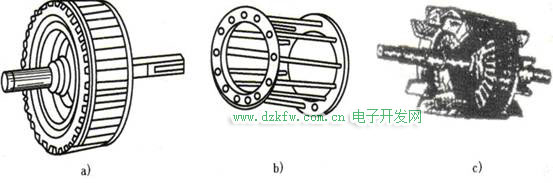

图1-6笼型转子

a）笼型绕组      b) 转子外形     c) 铸铝笼型转子

   （2）绕线式转子：绕线转子绕组与定子绕组相似，也是一个对称的三相绕组，一般接成星形，三个出线头接到转轴的三个集电环（滑环）上，再通过电刷与外电路联接，如图1-7所示。

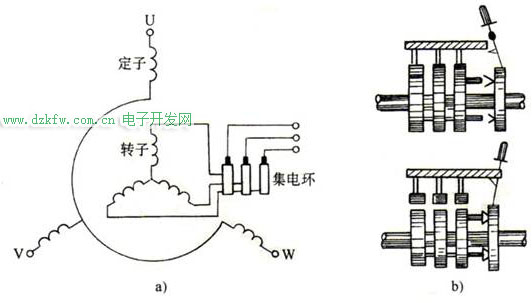

图1-7绕线式转子异步电动机的转子接线示意图

a）接线图    b)提刷装置

   3. 转轴

     用以传递转矩及支撑转子的重量，一般由中碳钢或合金钢制成。
   （三）其它附件

   端盖、轴承、轴承端盖、风扇

   二.铭牌

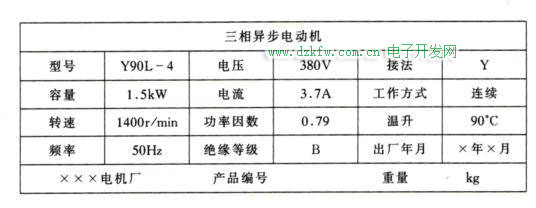

图1-8 三相异步电动机铭牌

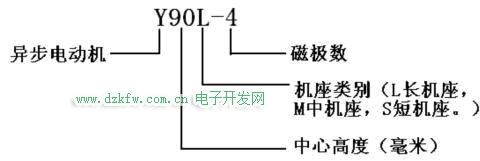

1.型号Y90L—4



2.额定功率PN   指电动机在额定运行状态下运行时电动机轴上输出的机械功率，单位为KW。



  式中，UN1、IN1、ηN、cosφN分别为电动机额定的线电压、线电流、效率、功率因数。

 3.额定电压UN1  指电动机在额定运行状态下运行时定子绕组所加的线电压，单位为V或KV。

 4.额定电流IN1  指电动机加额定电压、输出额定功率时，流入定子绕组中的线电流，单位为A。

 5.额定转速nN   指电动机在额定运行状态下运行时转子的转速，单位为r/min。

 6.额定频率fN  我国规定工频为50HZ。

 7.额定功率因数cosφN  指电动机在额定运行状态下运行时定子边的功率因数。

 8.接法  指电动机定子三相绕组与交流电源的联接方法
