刀开关的结构及使用

作者:佚名    文章来源:本站原创    点击数:4392    更新时间:2021-12-11

一、刀开关的分类和主要技术参数
1、分类
1)按极数分有单极、双极和三极三种;
2)按操作方法分有直接手柄操作、杠杆操作和电动操作三种;
3)按合闸方向分有单投和双投两种。
2、主要技术参数
刀开关的主要技术参数有额定电压、额定电流、通断能力、机械寿命和电气寿命。
二、常用刀开关
1、HK系列开启式负荷开关(又称闸刀开关)

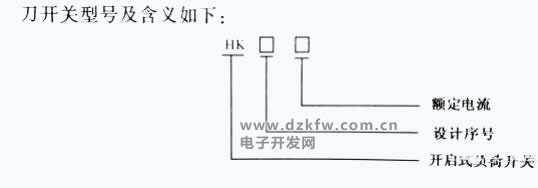

1)型号及含义


2)结构

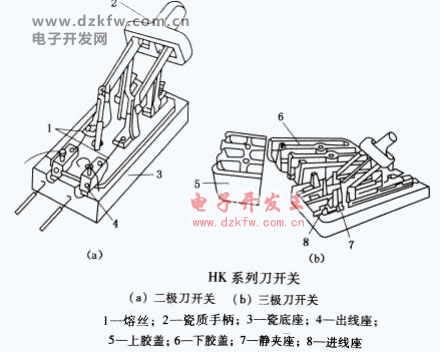

下图为HK系列刀开关结构图,该开关由闸刀、熔丝、接线座、胶盖及瓷底座等组成。胶盖的作用是防止操作人员触及带电部分;防止电弧飞出胶盖外灼伤操作人员;防止金属物件掉落在闸刀上产生极间短路;并且将各极隔开,防止极间飞弧导致电源的短路。


3)使用

闸刀开关没有灭弧装置,仅利用胶盖遮护防止电弧灼伤人手,因而不宜带负荷操作。若需要带一般性负荷操作时,动作要快,使电弧尽快熄灭。二极开关适用于低压小电流的照明、电热控制回路;三极开关适用于3kW以下小型电动机手动不频繁操作的直接启动和分断,但其额定电流应为电动机额定电流的2.5倍以上。

4)安装

闸刀开关必须垂直安装,接通状态时,手柄应朝上;切断状态时,手柄应朝下。不能倒装或平装,以防止手柄自动或因无明显合断标志产生误合闸事故。电源进线应接在静触头端的进线座上,用电设备接在下面熔丝的出线座上。接线时进出线不能接反,防止更换熔丝时发生触电事故。

2、HH系列封闭式负荷开关(又称铁壳开关)

1)型号及含义

2)结构

(1)下图为HH系列封闭式负荷开关的结构图,该开关主要由触头及其灭弧系统、熔断器、操作机构等三部分共同装在一个防护铁壳内构成。铁壳开关是在闸刀开关的基础上改进的,灭弧性能和操作性能都优于闸刀开关。

(2)铁壳开关的手柄转轴与底座之间装有一个速断(合)弹簧,当拉或推手柄进行分合闸时,只要转轴转到一定的角度,弹簧力就能使闸刀快速地与夹座分离或接通,以达到减小电弧,保护闸刀刀片的目的。

(3)铁壳开关内装有熔断器,起短路保护作用。其操作机构装有机械连锁装置,使盖子打开时不能合闸,合闸后盖子不能打开,以保证用电安全。


3)特点

采用储能分合闸方式,提高了分合闸速度,降低了触头系统的电气磨损,延长了开关使用寿命;设置了连锁装置,保证开关在合闸状态,开关盖不能开启,开关盖开启时不能合闸,保证了使用的安全性。
4)安装

铁壳开关应垂直固定安装,接线时电源线应接在夹座上不与熔断器直接相连的接线座上,这样闸刀开关分断后,用电设备和熔断器都不带电,以保证检修安全。铁壳开关的外壳应可靠接地或接零。

5)使用

铁壳开关用来控制一般电热、照明电路时,开关的额定电流按各电路的额定电流来选择。铁壳开关不带过载保护,只有熔断器作短路保护,因此很可能因一相熔断器熔断而导致电机缺相运行,所以不宜采用该开关来控制大容量的电动机。铁壳开关使用时不允许随意放在地上,也不允许面对着开关进行操作,以免万一发生故障而开关又分断不了短路电流时铁壳损坏伤人。

3、HD型低压隔离刀开关

1)使用

HD型隔离刀开关没有灭弧罩,不可以带负荷操作,只能与低压断路器配合使用。只有当低压断路器切断电源后,才允许操作隔离刀开关。

2)结构

隔离刀开关由操作手柄、动触刀、静触刀、静触座、接线端子绝缘底座板等构成。

3)作用

隔离刀开关的作用是隔离电路,使电路有明显的断开点。

4、HR系列熔断器式刀熔开关

1)结构

一种是将刀开关和熔断器组装在一起;另一种是直接用有较高分断能力的RTO系列有填料式熔断器作动触刀,制成两断口并带有灭弧室的刀熔开关。

2)用途

熔断器式刀开关适用于交、直流低压电路,负荷小于600A的配电网络中,用于分、合电路,并具有过负荷和短路保护的作用。

三、选用刀开关注意事项

1、选用胶盖闸刀开关,普通负载可以按额定电流,电动机负载应不小于3倍额定电流。

2、选用铁壳开关,一般负载按额定电流,电动机负载一般按额定电流的2~2.5倍。

3、铁壳开关外壳应可靠接地,防止意外漏电使操作者发生触电事故。

4、铁壳开关接线时,应使电流先经过刀开关,再经过熔断器,然后进入用电设备。
