电接点压力表接法图解_380v电接点压力表实物接线图

作者:佚名    文章来源:本站原创    点击数:1299    更新时间:2023/10/15

电接点压力表接法图解

要知道电接点压力表怎么接线先了解电接点压力表电器原理:
以控制压缩机电机为例:储气灌压力到达下限自动开启,到达上限自动停机。
控制过程如下:在压力到达(或开机时低与)下限时,电接点压力表的活动触点(电源共公端)与下限触头接通,继电器J1动作并自锁, 其常开触头闭合驱动J3,电动机得电运转。 当压力到达上限时,活动触点与上限触头接通,继电器J2动作,其常闭触头断开,切断J1供电,其常开点断开,J3释放,电机停转。 如此往复,达到自动控制的目的。

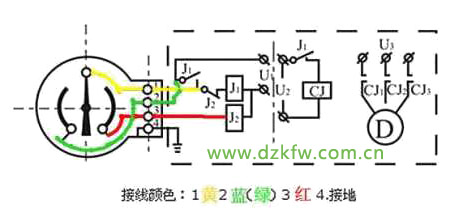

电接点压力表接线图

电接点压力表接法图解

380v电接点压力表实物接线图

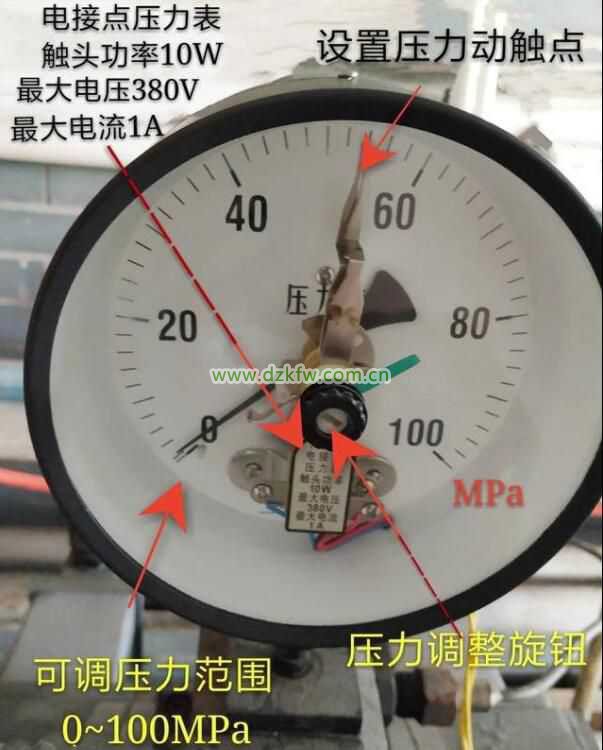

电接点压力表的基本工作原理是:当被测量液体或气体介质通过密封高压管道部分,进入测量的电接点压力表时,它在其压力的作用下,内部的膨胀胶囊自由端产生相应位移,由齿条减速通过连杆带动指针,从而在压力表盘上指示出来被测量的液体或气体的介质压力值。压力表的中间设置有“压力调整旋钮”,用小平口螺丝旋转,它可以带动仪表内部中的上限设置的压力值。这样压力表指针带动上下自由活动臂与人为设定的(上下限位)触点“断开”或者“闭合”,使得控制电路接通或者断开,以达到自动控制的目的。
电接点压力表接法图解
电接点压力表有三根线,一根是公共线(1.黄色),一根是下限位(2.蓝色),第三根是上限位(3.红色)。
在实际应用中电接点压力表的上下限位之间时候,黄色1与蓝色2、黄色1与红色3都是断开状态。当实际压力在下限时,公共端1与下限蓝色2接通,与上限红色3断开,简单来说,电接点压力表就是控制上下限位压力用的。
由于电接点压力表的触头功率为10W,最大电压虽然能够满足380Ⅴ电压的需要,但是它的最大工作电流只有1A,为了安全起见需要增加一~二中间继电器比较安全。

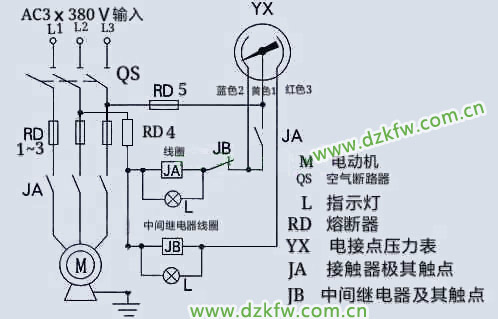

下面给提问者画了一张电接点压力表的控制电路图。
电接点压力表的控制电路图
三相交流电源经过K组合开关,→RD熔断器→JA交流接触器→M三相交流异步电动机。
另一路电流方向L3→QS空气断路器→RD5→电接点压力表的中间黄色1→电接点下限位蓝色2→JB中间继电器常闭触点→JA交流接触器线圈→RD4熔断器→QS空气开关中间触头→电源输入端的L2,形成一个完全正常的闭合回路。
一断压力上去达到了设定值,它会脱离蓝色2自动停止工作,JA交流接触器线圈失电释放,异步电动机停止运行。
