有触点行程开关的入门知识,行程开关符号和实物

作者:佚名    文章来源:本站原创    点击数:1698    更新时间:2023/6/14

有触点行程开关,又称为行程开关,行程开关的工作原理和按钮相同,主要区别是它不是靠手的按压,而是利用生产机械运动的部件碰压而使触点动作来发出控制指令的主令电器。

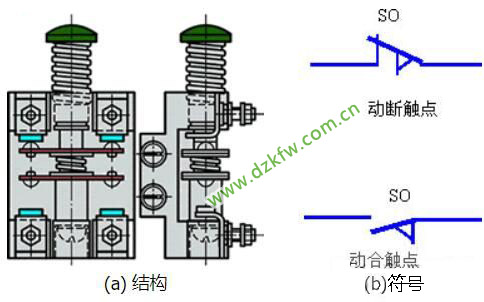

有触点行程开关

有触点行程开关主要用于控制生产机械的运动方向、速度、行程大小或位置等,其结构形式多种多样。

下图为几种操作类型的行程开关动作原理示意图及图形符号。

几种操作类型的行程开关动作原理示意图及图形符号

行程开关的主要参数有型式、动作行程、工作电压及触头的电流容量。

目前,国内生产的行程开关有LXK3、3SE3、LXl9、LXW和LX等系列。常用的行程开关有LX19、LXW5、LXK3、LX32和LX33等系列。

行程开关符号及电路图中的表示符号

行程开关符号及电路图中的表示符号

本文介绍了行程开关符号,以及行程开关电路图中的表示符号,行程开关是位置开关的一种,一种常用的小电流主令电器,来了解下行程开关的电气图形符号表示方法。

行程开关电气原画图_行程开关电气符号

行程开关电气原画图_行程开关电气符号

本文介绍了行程开关的电气原理图,在电气原理图中用图中符号表示,不需要实际原理图,行程开关控制运动部件的运动方向、行程大小或位置保护,一起来了解下。

行程开关的一般结构与符号图

行程开关的一般结构与符号图

本文介绍了行程开关的一般结构,以及行程开关的符号图,行程开关的种类很多,不同类型的行程开关结构与符号图上略有不同,行程开关可以对运动部件进行灵活控制。

行程开关的组成部分

行程开关的组成部分

本文介绍了不同行程开关的组成部分,行程开关按结构可分为直动式、滚轮式、微动式和组合式,这里重点介绍这几种行程开关的结构组成,一起来学习下。
