常用电气电路的图形符号,这些看不懂会闹笑话

作者:佚名    文章来源:本站原创    点击数:    更新时间:2023-03-02

常用电气电路的图形符号

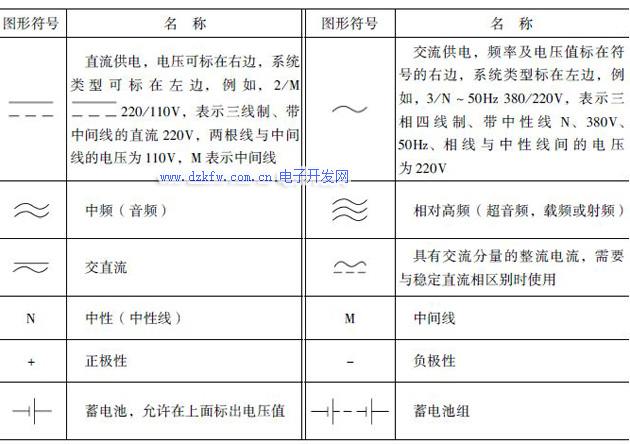

一、电压、电流、电池的图形符号

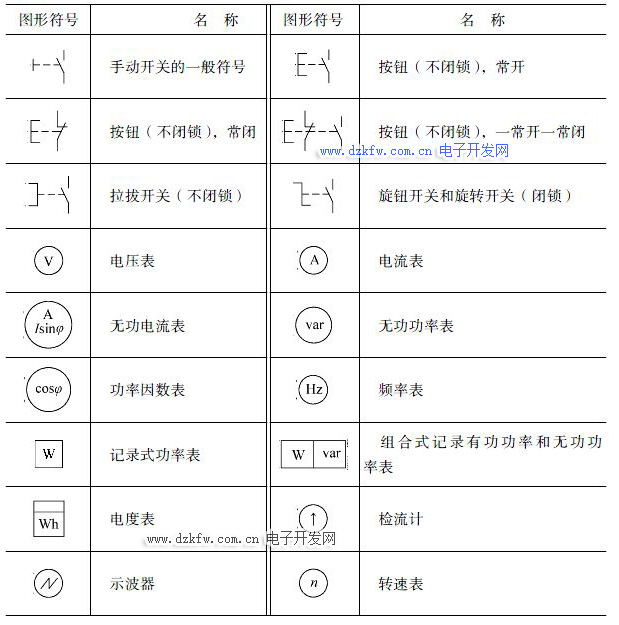

二、信号灯、信号器件、按钮、旋钮开关和测量仪表的图形符号

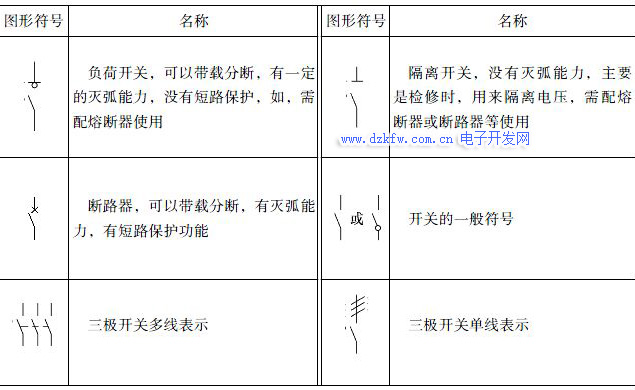

三、负载开关的图形符号





四、熔断器的图形符号







五、继电器、接触器、接触器触点和操作器件的图形符号

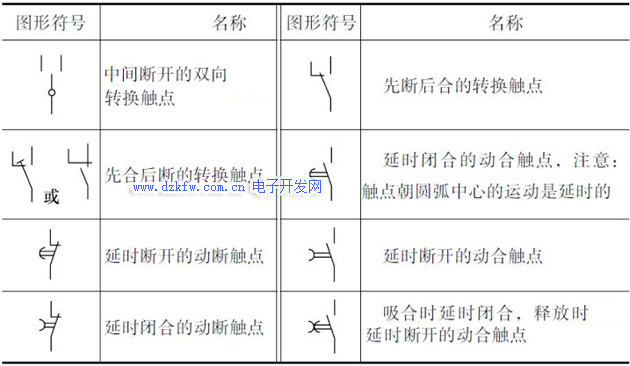

六、开关触点的图形符号

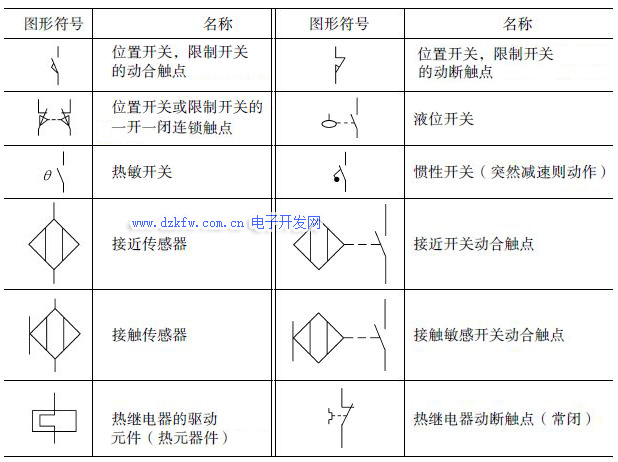

七、敏感开关和传感器的图形符号





八、电磁离合器、电磁制动器、电磁吸盘的图形符号

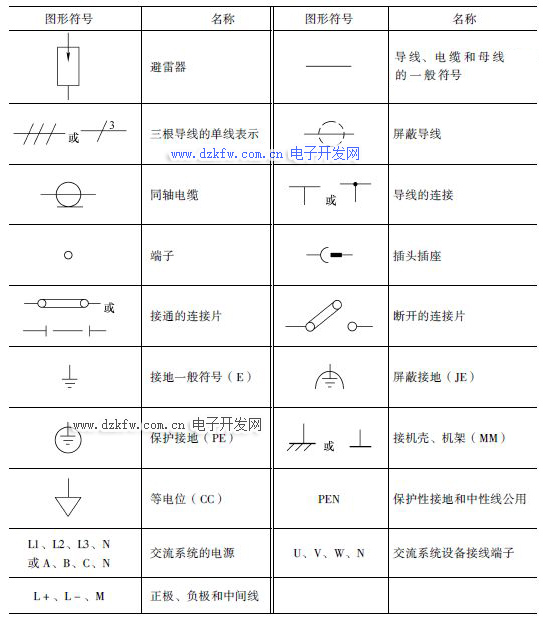

九、避雷器、导线、连接器件和接地的图形符号

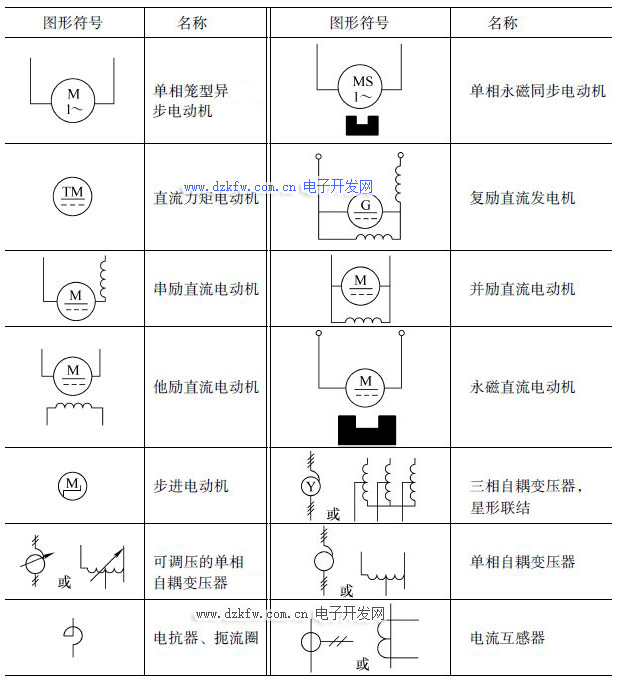

十、电动机和变压器的图形符号

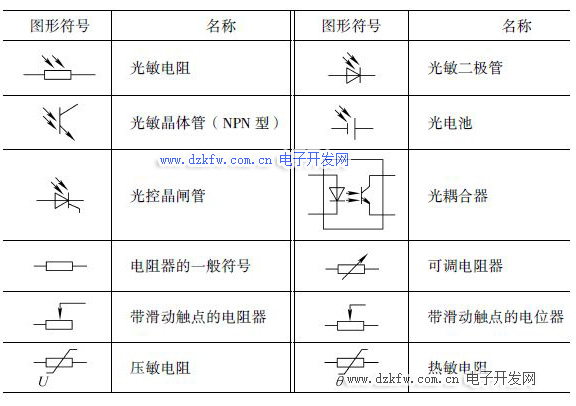

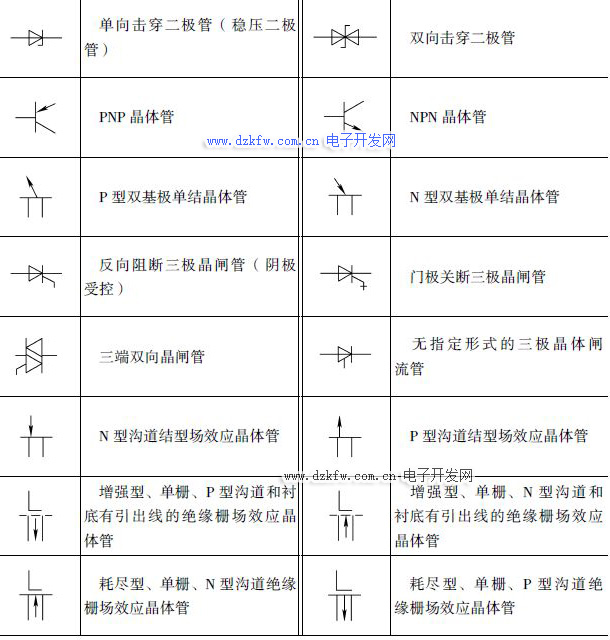

十一、电子元器件的图形符号
