互感器电流比怎么算电量 _互感器穿线匝数

作者:佚名    文章来源:本站原创    点击数:2159    更新时间:2022-11-26

1、电流互感器的原理和作用不再赘述,其工作原理示意图如下,

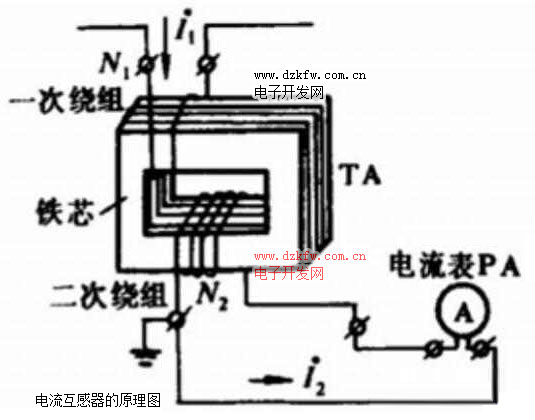

电流互感器的工作原理图
实际用电量 = 电能表显示的数字 × 电流互感器的倍率。
2、实际运用中怎样看电流互感器的倍率:
图例中电流互感器铭牌明确标有穿心匝数及对应的电流比。穿心匝数其实就是电流互感器一次侧电源线穿绕的次数。互感器穿线匝数,比如:

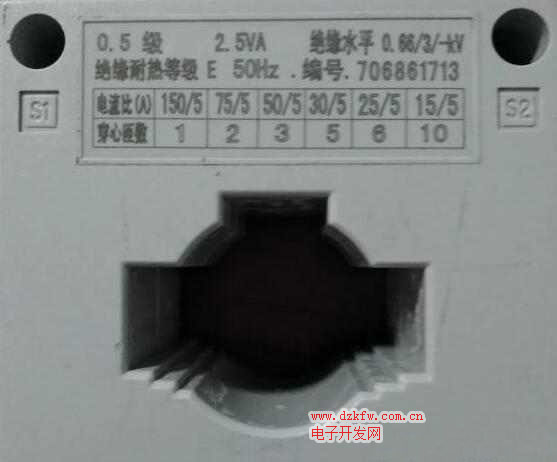

电流互感器铭牌信息说明
①"150/5 —— 1" 即电源线穿过互感器 1 次,互感器的倍是 30 倍。
②"75/5 —— 2" 即电源线穿过互感器 2 次,互感器的倍率是 15 倍。
依此类推
"50/5——3"即穿3次,倍率10倍
"30/5——5"即穿5次,倍率6倍
……
3、一般地,当实际电流与互感器的一次电流相差太大时,可采用一次线穿绕的方法。但在实际操作中,可能会出现如下情形:
① 或许电源线较粗、硬度过大,只方便穿一次,
② 或许穿过互感器的不是电线,而是铜排或铝排,仅仅能穿一次,
因此,要根据负荷量等实际情况,尽可能选择与用电电流相近的电流互感器。
电流互感器的电流比是 100/5,配图中电源线穿绕互感器 1 次,即此时电流互感器的倍率是 20 倍。实际用电量就是电能表所显示的数字乘以 20 的积。
