沟通触摸器首要有四有些构成:

(1) 电磁体系,包含招引线圈、动铁芯和静铁芯；

(2)触头体系,包含三副主触头和两个常开、两个常闭辅佐触头,它和动铁芯是连在一起彼此联动的；

(3)灭弧设备,通常容量较大的沟通触摸器都设有灭弧设备,以便活络堵截电弧,免于烧坏主触头；

(4)绝缘外壳及附件,各种绷簧、传动安排、短路环、接线柱等。

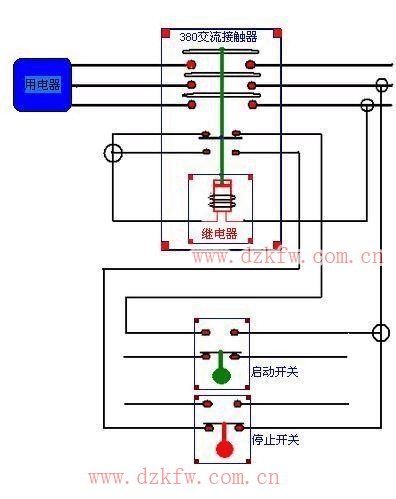

作业原理: 　

当线圈通电时,静铁芯发作电磁吸力,将动铁芯吸合,因为触头体系是与动铁芯联动的,因而动铁芯股动三条动触片一起作业,触点闭合,然后接通电源。当线圈断电时,吸力不见, 动铁芯联动有些依托绷簧的反效果力而别离,使主触头断开,堵截电源。
