三相异步电动机的结构和结构图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2017-7-8

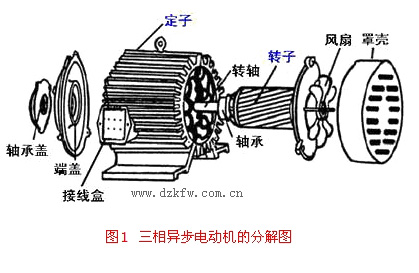

  定子(静止部分)

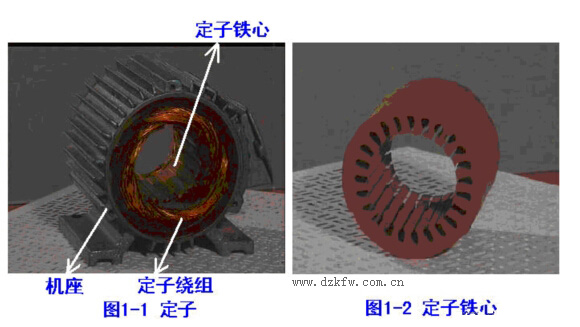

  1.定子铁心: 定子铁心的作用是作为电机磁路的一部分,并在其上放置定子绕组。

  2.定子绕组:定子绕组的是电动机的电路部分,通入三相交流电,产生旋转磁场。

主要绝缘项目有以下三种:
(1)对地绝缘

(2)相间绝缘

(3)匝间绝缘

接线盒(△接法

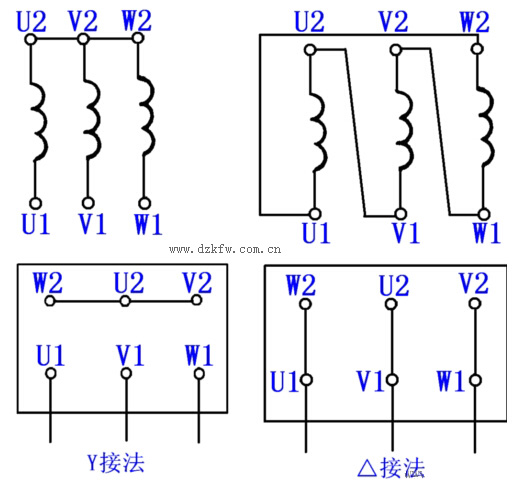

定子三相绕组的接线方式

(1)星形接法(Y接)

(2)三角形接法(△接)

   3.机座

二、转子(旋转部分)

   转子是电动机的旋转部分,包括转子铁心、转子绕组和转轴等部件。

   1.转子铁心

   作用:电机磁路的一部分,并放置转子绕组。一般用0.5毫米厚的硅钢片冲制、叠压而成,硅钢片外圆冲有均匀分布的孔,用来安置转子绕组。

   2.转子绕组

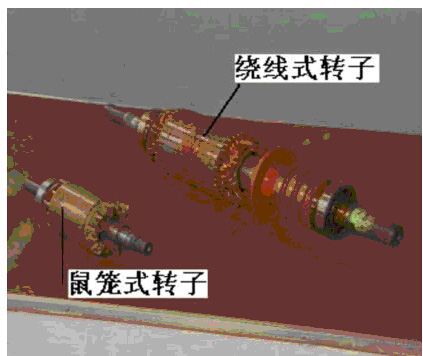

   作用是切割定子旋转磁场产生感应电动势及电流,并形成电磁转矩而使电动机旋转。根据构造的不同分为鼠笼式转子和绕线式转子。如图1-5所示。

图1-5转子绕组

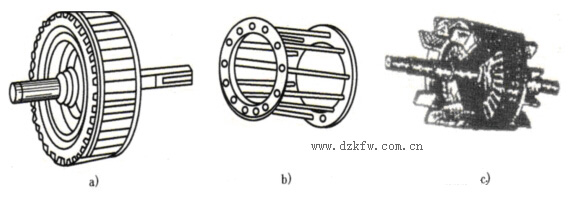

   (1)鼠笼式转子:若去掉转子铁心,整个绕组的外形像一个鼠笼,故称笼型绕组。小型笼型电动机采用铸铝转子绕组,对于100KW以上的电动机采用铜条和铜端环焊接而成。如图1-6所示。

图1-6笼型转子

a)笼型绕组      b) 转子外形     c) 铸铝笼型转子

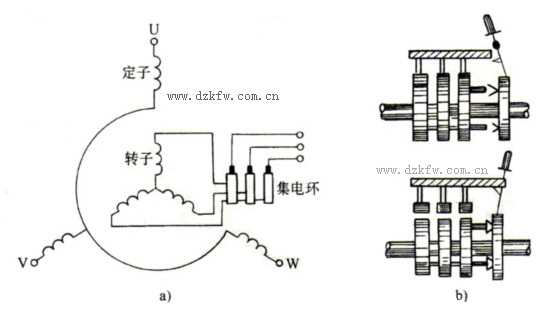

   (2)绕线式转子:绕线转子绕组与定子绕组相似,也是一个对称的三相绕组,一般接成星形,三个出线头接到转轴的三个集电环(滑环)上,再通过电刷与外电路联接,如图1-7所示。

图1-7绕线式转子异步电动机的转子接线示意图

a)接线图    b)提刷装置

   3. 转轴

   用以传递转矩及支撑转子的重量,一般由中碳钢或合金钢制成。
