单相双电容电动机称为单相双值电容异步电动机，属于电容分相原理电动机。

1、结构原理：

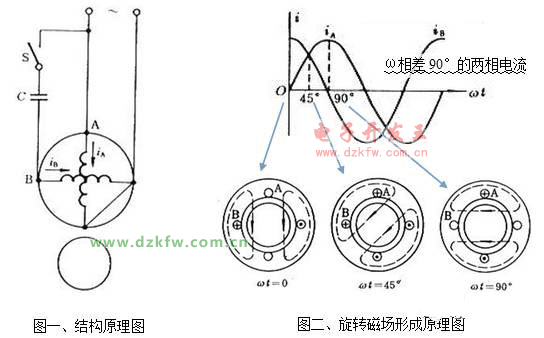

电容分相电动机的转子绕组是浇筑成型的鼠笼式，定子上饶有2组空间位置上相差90°的启动绕组B和工作绕组A，从而获得电角度ω为90°的两相交变电流，保证旋转磁场的形成条件。（如图一所示）

2、工作原理：

电容式单相电动机通过电容移相作用，将单相交流电分离出另一相相位差90度的交流电，获得两相交变电流并分别送入2个绕组。工作原理流程如下：

定子绕组通入电角度相差90°的两相电流→定子上形成旋转磁场→转子切割磁力线产生感应电流→感应电流产生旋转磁场→转子磁场与定子磁场相互作用→转子转动。

旋转磁场形成原理见图二

3、接线原理图：图三为不分主副绕组的电动机接线图，图四为分主副绕组的电动机接线图。
