将电源ABC三相分别对应相序保护器的进线端（一般都用黄绿红或ABC标识）。继电器输出端根据你的线路要求接常闭或是常开端子。相序继电器在线路正常时，输出端不动作。当出现故障（相序错误，缺相等）时常闭断开，常开闭合，从而给控制回路一个通断信号。

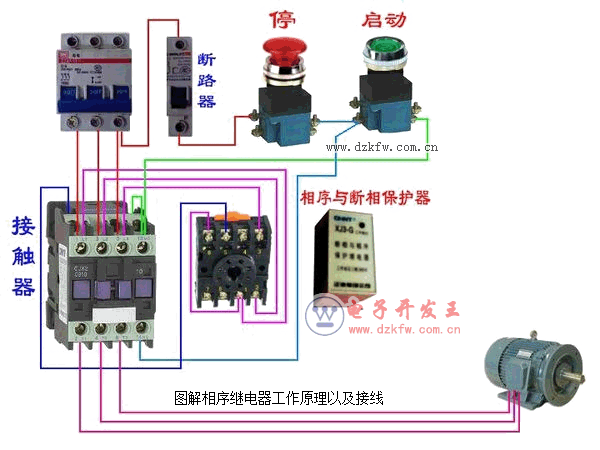

相序继电器实物接线图：


相序继电器工作原理：由运放器组成的一个相序比较器，比较电压幅值、频率高低和相位。如果条件附合放大器导通，如果有一个条件不附合放大器闭合。
　相序保护用相序继电器：
  相序保护可采用相序继电器，当电路中相序与指定相序不符时，相序继电器将触发动作，切断控制电路的电源从而达到切断电动机电源、保护电动机的目的。
　一般情况下，电动机工作的接线顺序是有规定的，如果由于某种原因，导致相序发生错乱，电动机将无法正常工作甚至损坏。相序保护就是为了防止这类事故发生。
