三相四线电表接线图/接线方法图解

作者:佚名    文章来源:本站原创    点击数:3170    更新时间:2019-02-15

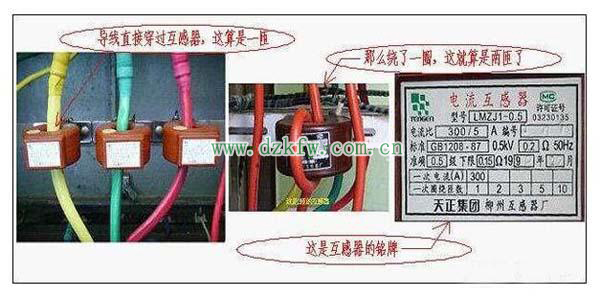

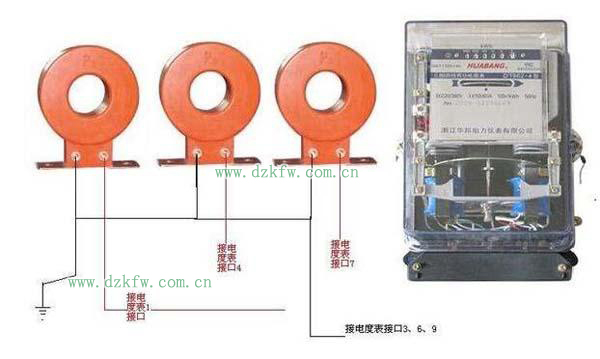

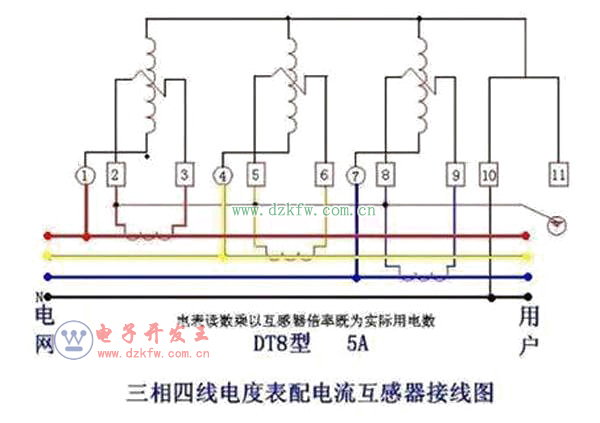

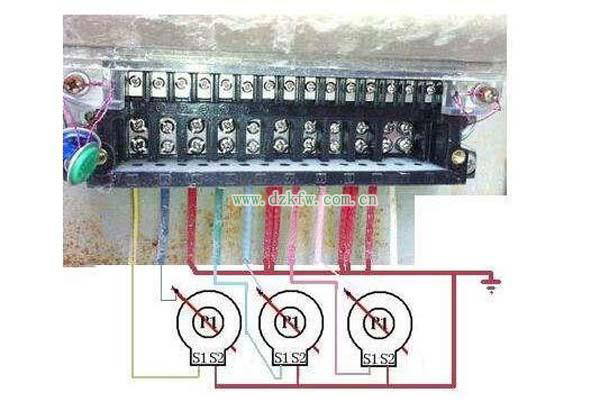

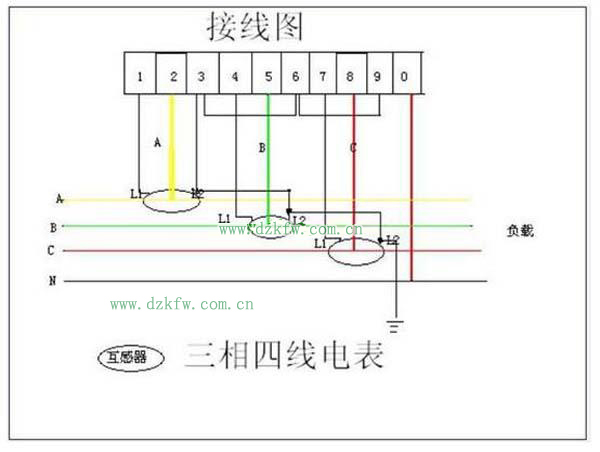

翻过接线端子盖,就可以看到三相四线电表接线图。 其中1、4、7接电流互感器二次侧S1端,即电流进线端; 3、6、9接电流互感器二次侧S2端,即电流出线端;

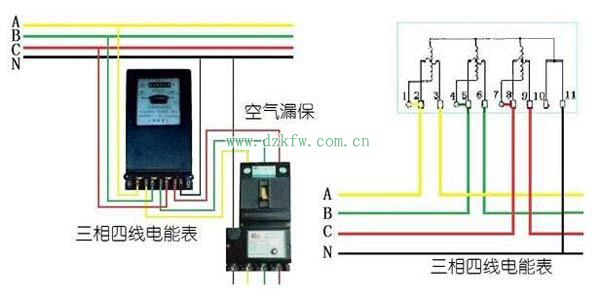

  2、5、8分别接三相电源;

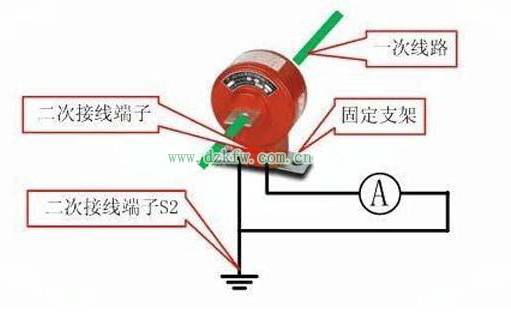

  10、11是接零端。为了安全,应将电流互感器S2端连接后接地。 注意的是各电流互感器的电流测量取样必须与其电压取样保持同相,即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。
