7805中文资料_7805三端稳压IC内部电路图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2017-12-31

7805中文资料:

三端IC是指这种稳压用的集成电路只有三条引脚输出,分别是输入端、接地端和输出端。它的样子象是普通的塑封大功率三极管。其实物图如1所示:

图1 7805的实物管脚图
图1 7805的实物管脚图

7805三端稳压IC内部电路具有过压保护、过流保护、过热保护功能,这使它的性能很稳定。能够实现1A以上的输出电流。器件具有良好的温度系数,因此产品的应用范围很广泛。可以运用本地调节来消除噪声影响,解决了与单点调节相关的分散问题,输出电压误差精度分为±3%和±5%。

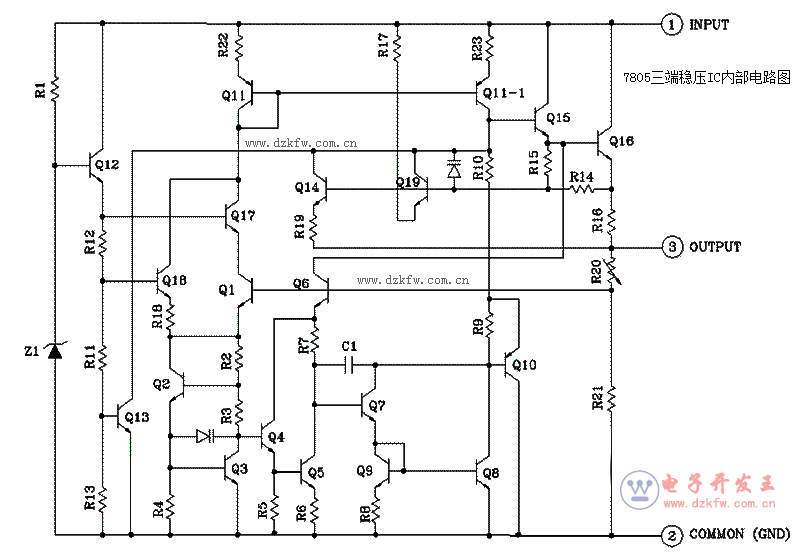

7805三端稳压IC内部电路图
图2 7805三端稳压IC内部电路图

 7805三端稳压IC在电路运用中应注意以下事项:

输入输出压差不能太大,太大则转换效率急速降低,而且容易击穿损坏。最高输入电压不能超过35伏; 输出电流不能太大,1.5A 是其极限值。大电流的输出,散热片的尺寸要足够大,否则会导致高温保护或热击穿; 输入输出压差也不能太小,低于2伏稳压效率急速下降。
