会员注册PLC梯形图实例，LED数码显示控制 在LED数码显示控制实验区完成本实验
一、 实验目的
了解并掌握置位与复位指令S、R在控制中的应用及其编程方法。
二、置位与复位指令SET、RST的介绍
S为置位指令，使动作保持；R为复位指令，使操作保持复位。当I0.0一接通，即使再变成断开，Q0.0也保持接通。I0.1接通后，即使再变成断开，Q0.0也将保持断开。用R指令可以对定时器、计数器、数据寄存器、变址寄存器的内容清零。
三、控制要求
按下启动按钮后，由八组LED发光二极管模拟的八段数码管开始显示：先是一段段显示，显示次序是A、B、C、D、E、F、G、H。随后显示数字及字符，显示次序是0、1、2、3、4、5、6、7、8、9、A、b、C、d、E、F，再返回初始显示，并循环不止。

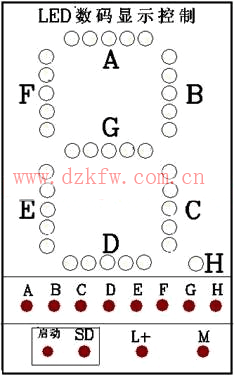

四、LED数码显示控制的实验面板图：图6-4-1
LED数码显示控制面板
上图中，下框中的A、B…H分别接主机的输出点Q0.0、Q0.1…Q0.7；SD接主机的输入点I0.0。上框中的A、B、C、D、E、F、G、H用发光二极管模拟输出。
五、编制梯形图并写出程序：
实验参考程序 表6-4-1
|
步序 |
指 令 |
步序 |
指 令 |
|
0 |
LD I0.0 启动 |
29 |
O M20.3 |
|
1 |
AN M0.0 |
30 |
O M20.4 |
|
2 |
TON T37, +10 延时1S |
31 |
O M20.6 |
|
3 |
LD T37 |
32 |
O M21.0 |
|
4 |
= M0.0 产生脉冲 |
33 |
O M21.1 |
|
5 |
LD I0.0 |
34 |
= Q0.0 A段显示 |
|
6 |
TON T38, +15 延时1.5S |
35 |
LD M10.2 |
|
7 |
AN T38 |
36 |
O M11.1 |
|
8 |
= M1.0 |
37 |
O M11.2 |
|
9 |
LD M1.0 |
38 |
O M11.3 |
|
10 |
O M0.2 |
39 |
O M11.4 |
|
11 |
= M10.0 |
40 |
O M11.5 |
|
12 |
LD M11.7 |
41 |
O M20.1 |
|
13 |
= M20.0 |
42 |
O M20.2 |
|
14 |
LD M21.1 |
43 |
O M20.3 |
|
15 |
TON T39, +10 延时1S |
44 |
O M20.4 |
|
16 |
AN T39 |
45 |
O M20.7 |
|
17 |
= M0.2 |
46 |
= Q0.1 B段显示 |
|
18 |
LD M0.0 移位输入 |
47 |
LD M10.3 |
|
19 |
SHRB M10.0, M10.1, +15 |
48 |
O M11.1 |
|
20 |
SHRB M20.0, M20.1, +9 |
49 |
O M11.2 |
|
21 |
LD M10.1 |
50 |
O M11.4 |
|
22 |
O M11.1 |
51 |
O M11.5 |
|
23 |
O M11.3 |
52 |
O M11.6 |
|
24 |
O M11.4 |
53 |
O M11.7 |
|
25 |
O M11.6 |
54 |
O M20.1 |
|
26 |
O M11.7 |
55 |
O M20.2 |
|
27 |
O M20.1 |
56 |
O M20.3 |
|
28 |
O M20.2 |
57 |
O M20.4 |
|
步序 |
指 令 |
步序 |
指 令 |
|
58 |
O M20.5 |
87 |
O M11.1 |
|
59 |
O M20.7 |
88 |
O M11.5 |
|
60 |
= Q0.2 C段显示 |
89 |
O M11.6 |
|
61 |
LD M10.4 |
90 |
O M11.7 |
|
62 |
O M11.1 |
91 |
O M20.2 |
|
63 |
O M11.3 |
92 |
O M20.3 |
|
64 |
O M11.4 |
93 |
O M20.4 |
|
65 |
O M11.6 |
94 |
O M20.5 |
|
66 |
O M11.7 |
95 |
O M20.6 |
|
67 |
O M20.2 |
96 |
O M21.0 |
|
68 |
O M20.3 |
97 |
O M21.1 |
|
69 |
O M20.5 |
98 |
= Q0.5 F段显示 |
|
70 |
O M20.6 |
99 |
LD M10.7 |
|
71 |
O M20.7 |
100 |
O M11.3 |
|
72 |
O M21.0 |
101 |
O M11.4 |
|
73 |
= Q0.3 D段显示 |
102 |
O M11.5 |
|
74 |
LD M10.5 |
103 |
O M11.6 |
|
75 |
O M11.1 |
104 |
O M11.7 |
|
76 |
O M11.3 |
105 |
O M20.2 |
|
77 |
O M11.7 |
106 |
O M20.3 |
|
78 |
O M20.2 |
107 |
O M20.4 |
|
79 |
O M20.4 |
108 |
O M20.5 |
|
80 |
O M20.5 |
109 |
O M20.7 |
|
81 |
O M20.6 |
110 |
O M21.0 |
|
82 |
O M20.7 |
111 |
O M21.1 |
|
83 |
O M21.0 |
112 |
= Q0.6 G段显示 |
|
84 |
O M21.1 |
113 |
LD M11.0 |
|
85 |
= Q0.4 E段显示 |
114 |
= Q0.7 H段显示 |
|
86 |
LD M10.6 |
|
|

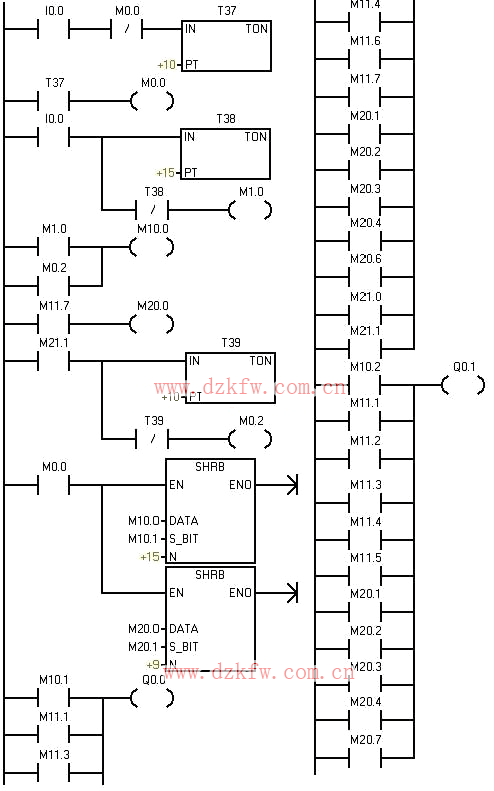

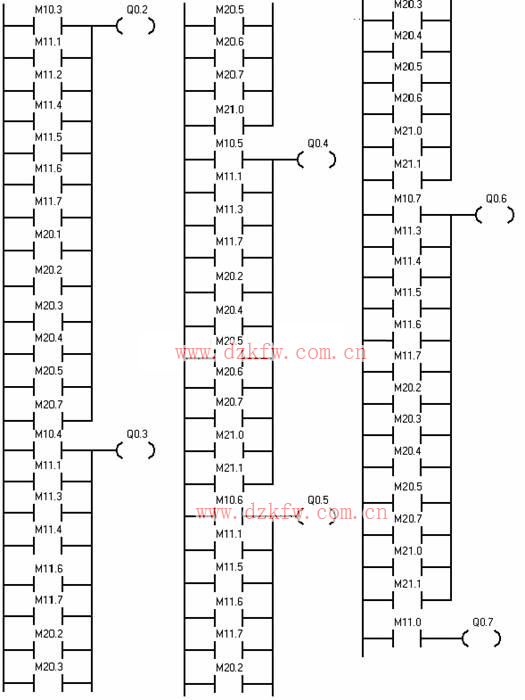

PLC梯形图实例，LED数码显示控制 参考梯形图如下所示：
图6-4-2
六、 实验设备
1、THSMS-A型、THSMS-B型实验装置或THSMS-1型、THSMS-2型实验箱一台
2、安装了STEP7-Micro/WIN32编程软件的计算机一台
3、PC/PPI编程电缆一根
4、锁紧导线若干
七、预习要求
阅读实验指导书，复习教材中有关的内容。
八、报告要求
整理出运行和监视程序时出现的现象。
