会员注册PLC梯形图实例，喷泉的模拟 实验设备
1、THSMS-A型、THSMS-B型实验装置一台
2、安装了STEP7-Micro/WIN32编程软件的计算机一台
3、PC/PPI编程电缆一根
4、锁紧导线若干
一、 实验目的
1、 通过对工程实例的模拟，熟练地掌握PLC的编程和程序调试方法。
2、 进一步熟悉PLC的I/O连接。
3、进一步熟悉定时移位的编程指令的应用，用PLC构成喷泉控制系统
二、控制要求
合上启动按钮，按以下的规律显示：从1到8依次将灯点亮，用灯光的亮灭
来模拟水滴的运行状况。

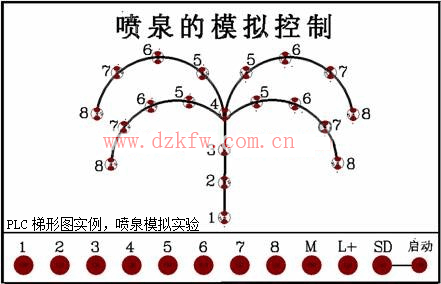

三、喷泉模拟实验的面板图 图6-13-1所示
喷泉的模拟控制面板
上图中，下面的1、2、3、4、5、6、7、8分别接在主机的输出点Q0.0、Q0.1、Q0.2、Q0.3、Q0.4、Q0.5、Q0.6、Q0.7。启动按钮接在主机的输入点.I0.0。
四、编制梯形图并写出程序

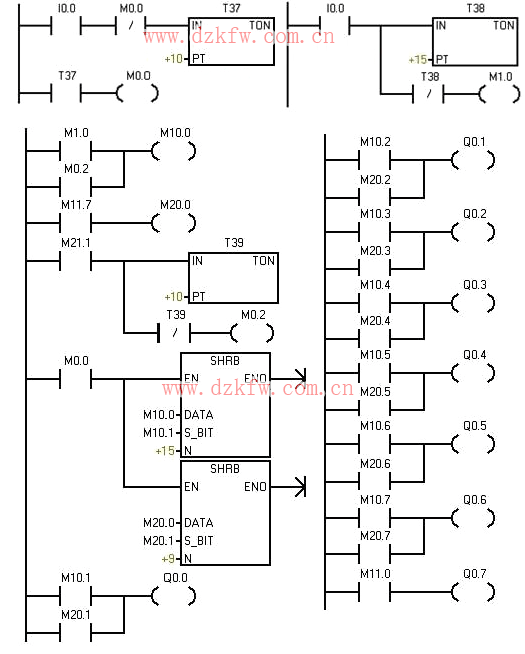

实验参考程序 表6-13-1所示
|
步序 |
指 令 |
步序 |
指 令 |
|
0 |
LD I0.0 启动 |
22 |
O M20.1 |
|
1 |
AN M0.0 |
23 |
= Q0.0 |
|
2 |
TON T37, +10 延时1S |
24 |
LD M10.2 |
|
3 |
LD T37 |
25 |
O M20.2 |
|
4 |
= M0.0 |
26 |
= Q0.1 |
|
5 |
LD I0.0 |
27 |
LD M10.3 |
|
6 |
TON T38, +15 延时1.5S |
28 |
O M20.3 |
|
7 |
AN T38 |
29 |
= Q0.2 |
|
8 |
= M1.0 |
30 |
LD M10.4 |
|
9 |
LD M1.0 |
31 |
O M20.4 |
|
10 |
O M0.2 |
32 |
= Q0.3 |
|
11 |
= M10.0 |
33 |
LD M10.5 |
|
12 |
LD M11.7 |
34 |
O M20.5 |
|
13 |
= M20.0 |
35 |
= Q0.4 |
|
14 |
LD M21.1 |
36 |
LD M10.6 |
|
15 |
TON T39, +10 延时1S |
37 |
O M20.6 |
|
16 |
AN T39 |
38 |
= Q0.5 |
|
17 |
= M0.2 |
39 |
LD M10.7 |
|
18 |
LD M0.0 移位输入 |
40 |
O M20.7 |
|
19 |
SHRB M10.0, M10.1, +15 |
41 |
= Q0.6 |
|
20 |
SHRB M20.0, M20.1, +9 |
42 |
LD M11.0 |
|
21 |
LD M10.1 |
43 |
= Q0.7 |
