RS485总线接线方式：

RSr485通讯总线必须用双绞线，或者网线的其中一组，如果用普通的平行电线非双绞线，则干扰将非常大，通讯不畅，甚至通讯不上，特别是在电磁干扰源比较多的场合。每台控制器设备必须手牵手地串下去，不可以有星型连接或者分叉。如果有星型连接或者分叉，干扰将更严重，数据丢包，甚至通讯不上。

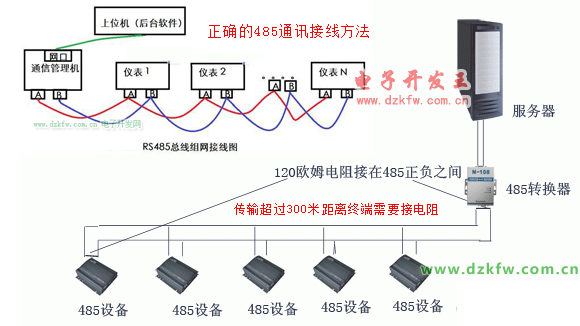

正确的485通讯接线方法

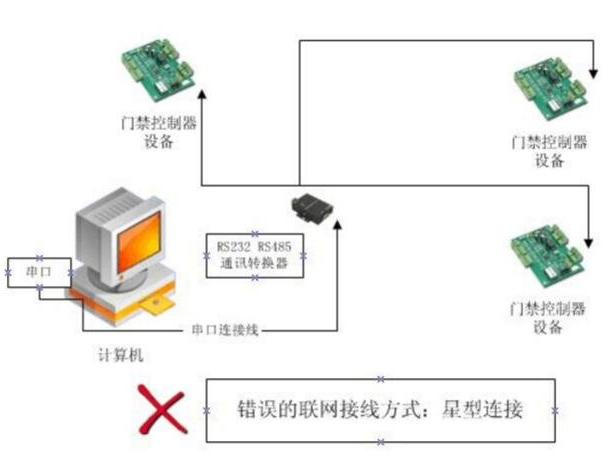

错误的485通讯接线方法

负载数量：即个485串口可以挂多少台设备

这个数量取决于485通讯的速率和允许的轮询周期，一般通讯工程师都建议32台或64台，根据现场环境，通讯距离，轮询周期来定。打比方客户要求150台设备的数据要在1分钟之内全读回来，那么每个设备的读取时间按500MS算（加上通讯超时等待时间），150个设备则Z少需要75秒，则需要两个串口，一个串口挂75个设备。
