西门子s7-200与绝对型编码器的接线方式

作者:佚名    文章来源:本站原创    点击数:    更新时间:2021-06-05

在西门子plc s7-200中,如何实现plc与绝对型编码器的连接,二者之间应怎么接线,本文以s7-200 plc cpu224 为例,来介绍下西门子s7-200与绝对型编码器的接线方式,供大家学习。

问题:西门子s7-200 plc与绝对型编码器怎么接线?

解答:

并行输出的绝对型编码器输出有多少位,就要占用plc的多少位接点,以s7-200 plc cpu224 为例,如使用12位输出的单圈绝对型编码器(pnp集电极开路输出) ,则占用cpu224的12位输入点。

绝对型编码器的12位信号输出线L0—L11,依次接入CPU224 的I0.0—I0.7,I1.0—I1.3。

如图1:

西门子s7-200与绝对型编码器的接线方式

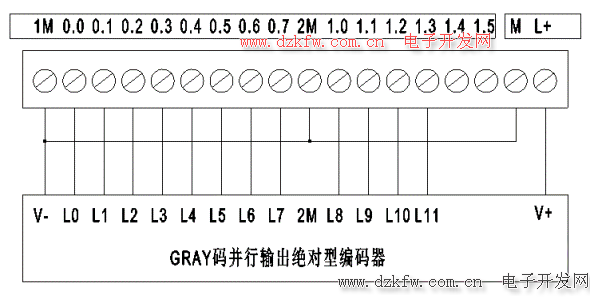

图1 CPU224输入端与绝对型编码器接线图

以上就是西门子s7-200与绝对型编码器的接线方法,希望对大家有所帮助。
