基于51单片机的数字电压表（ADC0832）

功能描述：

本设计由51单片机最小系统+ADC0832模块+两路模拟量输入模块+液晶1602显示模块
1、主控制器是AT89C82单片机
2、ADC0832模数转换器进行A/D转换，读取电压两路数据，电压检测范围0-5V 精度（8位）
3、利用两个电位器模拟模拟量输入，
3、液晶1602显示两个电压值。

Proteus7.8以上版本均可使用

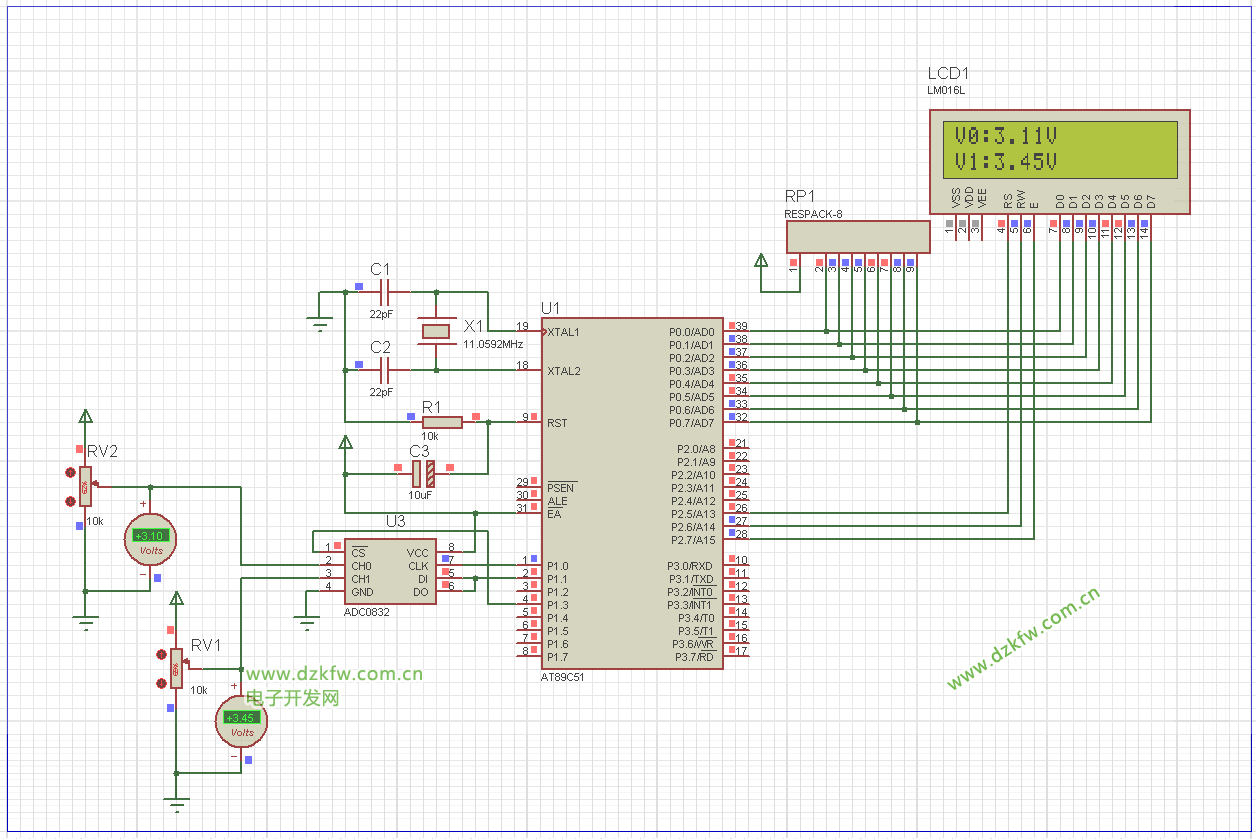

仿真图：

程序源码：

#include "reg52.h"
#include "lcd1602.h"
#include "delay.h"
#include "ADC0832.h"
void main(void)
{
 unsigned char adc0,adc1;
 unsigned char num=0;
 unsigned char ADC_Get[10]={0};    //定义AD采样数组
 float Voltage0 = 0.0;
 float Voltage1 = 0.0;
 Lcd1602_Init();         //LCD1602液晶初始化
 Lcd1602_String(0,0,"V0:         ");
 Lcd1602_String(0,1,"V1:         ");
 while(1)
 {
  ADC_Get[num++]=ADC0832(1,0);   //通道0  利用中值滤波算法
  if(num>9)
  {
   num=0;
   adc0=Error_Correct(ADC_Get,10);  //取十个值作中值滤波
  }
  Voltage0 = (float)adc0 * 5.0/255;
  Voltage0 = Voltage0 *100;    //扩大100倍方便显示
  Lcd1602_Write_Com(0x80+3);
  Lcd1602_Write_Data((unsigned int)Voltage0/100+0x30);
  Lcd1602_Write_Data('.');
  Lcd1602_Write_Data((unsigned int)Voltage0%100/10+0x30);
  Lcd1602_Write_Data((unsigned int)Voltage0%100%10+0x30);
  Lcd1602_Write_Data('V');
  adc1=ADC0832(1,1);      //通道1
  Voltage1 = (float)adc1 * 5.0/255;
  Voltage1 = Voltage1 *100;    //扩大100倍方便显示
  Lcd1602_Write_Com(0xC0+3);
  Lcd1602_Write_Data((unsigned int)Voltage1/100+0x30);
  Lcd1602_Write_Data('.');
  Lcd1602_Write_Data((unsigned int)Voltage1%100/10+0x30);
  Lcd1602_Write_Data((unsigned int)Voltage1%100%10+0x30);
  Lcd1602_Write_Data('V');
 }
}
