基于51单片机的SHT11温湿度测量仪设计(源码+仿真+文档)

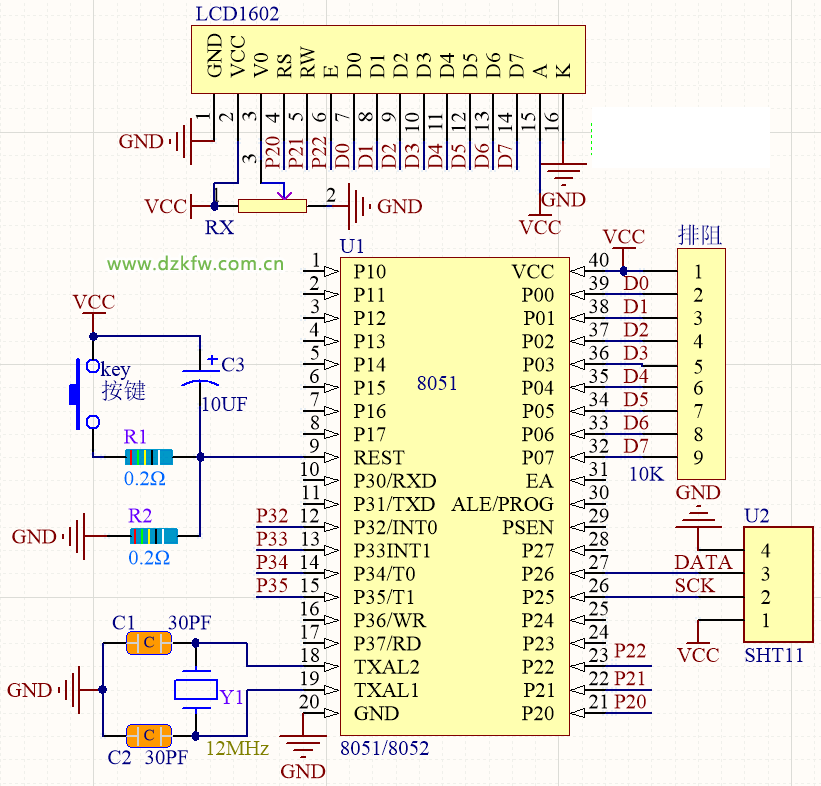

电路原理图如下：

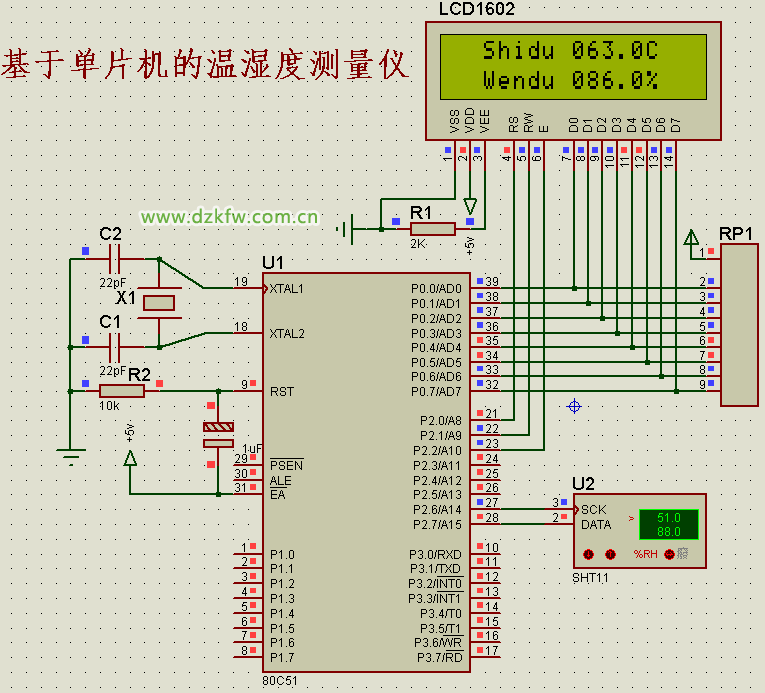

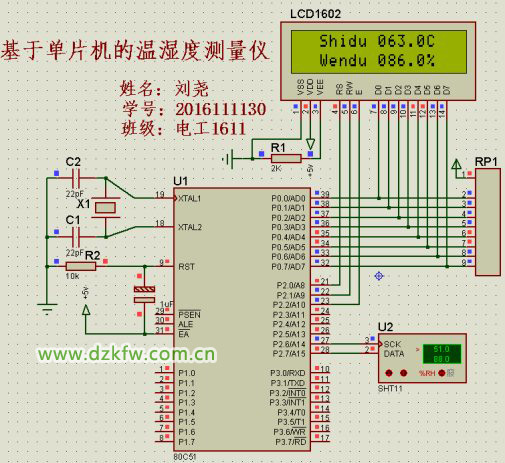

仿真原理图如下（proteus仿真工程文件可到本帖附件中下载）

一、总体设计要求3
二、方案论证 3
三、系统硬件设计 3
3.1复位电路3
3.2时钟电路3
3.3 温湿度测量电路4
3.4显示电路5
四、系统软件设计
4.1DHT11软件设计6
4.2软件设计流程图 6
4.3 原理图以及原理分析7
五、电路仿真及仿真结果分析
5.1电路仿真图 7
5.2仿真结果分析 8
六、心得体会8
七、参考文献9

一、总体设计要求：

1、能够检测出环境中的温度和湿度，并且显示在LCD1602上面

2、技术参数有以下要求：
湿度测量范围：0%~100%RH；温度测量范围-40~+110℃。

湿度测量分辨率：1%RH；温度测量分辨率：1℃。

湿度测量精度：±2.0%RH；温度测量精度：±0.5℃。

3、电源工作范围：DC 4.5～5.5V。

二、构思与选择：

方案一：

使用AM2301数字温湿度传感器。该型号温湿度传感器，采用3.3—6V直流电源供电，它的各部分参数：湿度测量范围为20%~90%RH；温度测量的范围为0~+50℃；湿度测量精度为±5.0%RH；温度测量精度为±2.0℃。虽然它的价格比较便宜，单测温的范围和测湿的范围太小，温度的精度和湿度的精度太低，不符合设计的要求。

方案二：

使用AM2302电容式数字温湿度传感器。它的各部分参数如下：由于传感器参数：湿度0%~100%相对是湿度的测量范围；温度测量范围为40~+80℃；湿度的测量精度为±3.0%RH；温度的测量精度为±0.5℃。价格也比较适合，基本可以满足设计要求。

方案三：

使用数字温湿度传感器SHT11。湿度测量范围：0%~100%RH；温度测量范围：40~+120℃；湿度测量精度：±2%相对湿度；温度测量精度：±0.2%℃温度测量精度。改传感器价格便宜。温度和湿度都达到或超过了标题的精度要求，属于低功率传感器。

综上分析，设计应以最大化利用内部资源，电路简易，节约成本为原则，而且利用从系统技术参数要求和低功率方面考虑。因此采用方案三。

三、系统硬件设计：

3.1复位电路：

复位是单片机的初始化操作。单片机启动运行时，都需要先复位，作用是使CPU和系统中其他部件处于一个确定的初始状态，并从这个状态开始工作。因此，复位是一个很重要的操作方式。但单片机本身是不能自动进行复位的，必须配合相应的外部电路才能实现。

单片机通电时，从初始态开始执行程序，称为上电复位。单片机死机时，通过手工按“重启”键使其从初始态开始执行程序，称为手工复位。

复位条件：复位引脚RST（全称RESET）出现2个机器周期以上的高电平时，单片机就执行复位操作；但如果RST持续为高电平，单片机就处于循环复位状态。

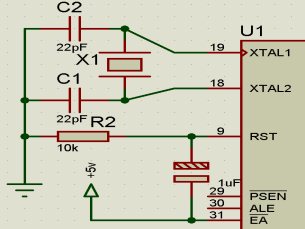

3.2时钟电路：

1.时钟电路

利用芯片内部的振荡电路，在XTAL1、XTAL2的引脚上外接定时元件，内部振荡器便能产生自激振荡。定时元件可以采用石英晶体和电容组成的并联谐振电路。

晶振可以在1.2～12MHZ之间任选，甚至可以达到24MHz，但是频率越高功耗也就越大。和晶振并联的电容C1、C2的大小对振荡频率有微小影响，可以起到频率微调作用。当采用石英晶振时，电容可以在20～40pF之间选择。晶体和电容应尽可能与单机片芯片靠近，以减少引线的寄生电容，保证振荡器可靠工作。

3.3.温湿度测量电路：

SHT11是瑞士Scnsirion公司推出的一款数字温湿度传感器芯片。该芯片广泛应用于暖通空调、汽车、消费电子、自动控制等领域。共主要特点如下：高度集成，将温度感测、湿度感测、信号变换、A／D转换和加热器等功能集成到一个芯片上；提供二线数字串行接口SCK和DATA，接口简单，支持CRC传输校验，传输可靠性高；测量精度可编程调节，内置A／D转换器(分辨率为8～12位，可以通过对芯片内部寄存器编程选择)；测量精确度高，由于同时集成温湿度传感器，可以提供温度补偿的湿度测量值和高质量的露点计算功能；封装尺寸超小(7.62 mm×5.08mm×2.5 mm)，测量和通信结束后，自动转入低功耗模式；高可靠性，采用CMOSens工艺，测量时可将感测头完全浸于水中。SHT11温湿度传感器采用SMD(LCC)表面贴片封装形式，接口非常简单，引脚名称及排列顺序如图下所示。

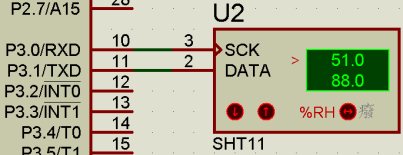

仿真电路图

3.4、显示电路：
3.4.1电路工作原理

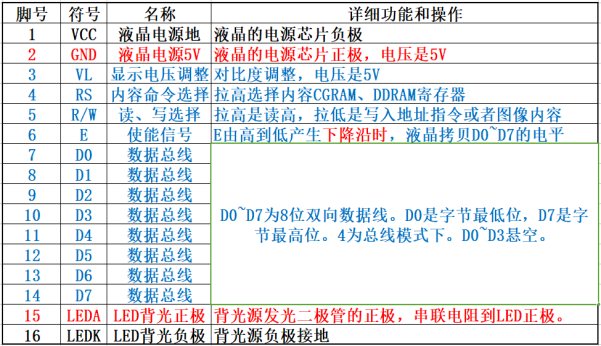

该模块采用LCD1602液晶屏将电子时钟工作的实时状态显示在屏幕上，结构简单，显示清晰。其中GND接地，VCC接VCC，LCD偏压输入引脚V0通过接一个电位器来调节显示屏的背光度，数据/命令选择端RS、读/写控制信号端RW、LCD使能端分别由单片机引脚P2.6、P2.5、P2.7进行控制。数据传输端D0-D7则用单片机的P0口进行控制。如图是LCD1602详细的电路引脚连线图。

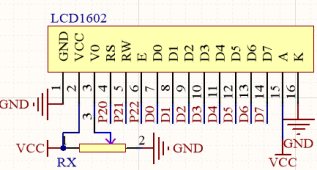

3.4.2LCD显示模块电路图

系统软件设计：

4.1.1 DHT11软件设计

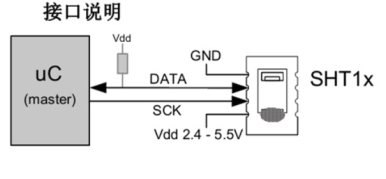

微处理器和温湿度传感器通信采用串行二线接口SCK和DATA，其中SCK为时钟线，DATA为数据线。该二线串行通信协议和I2C协议是不兼容的。在程序开始，微处理器需要用一组"启动传输"时序表示数据传输的启动，当SCK时钟为高电平时，DATA翻转为低电平；紧接着SCK变为低电平，随后又变为高电平；在SCK时钟为高电平时，DATA再次翻转为高电平。
根据SHT11湿度测试时序可以知道。主机发出启动命令，随后发出一个后续8位命令码，该命令码包含3个地址位(芯片设定地址为000)和5个命令位；发送完该命令码，将DATA总线设为输入状态等待SHT11的响应；SHT11接收到上述地址和命令码后，在第8个时钟下降沿，将DATA下拉为低电平作为从机的ACK；在第9个时钟下降沿之后，从机释放DATA(恢复高电平)总线；释放总线后，从机开始测量当前湿度，测量结束后，再次将DATA总线拉为低电平；主机检测到DATA总线被拉低后，得知湿度测量已经结束，给出SCK时钟信号；从机在第8个时钟下降沿，先输出高字节数据；在第9个时钟下降沿，主机将DATA总线拉低作为ACK信号。然后释放总线DATA；在随后8个SCK周期下降沿，从机发出低字节数据；接下来的SCK下降沿，主机再次将DATA总线拉低作为接收数据的ACK信号；最后8个SCK下降沿从机发出CRC校验数据，主机不予应答(NACK)则表示测量结束。

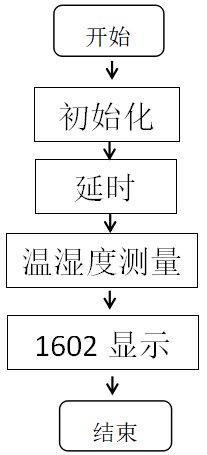

4.1.2总体程序流图的设计：

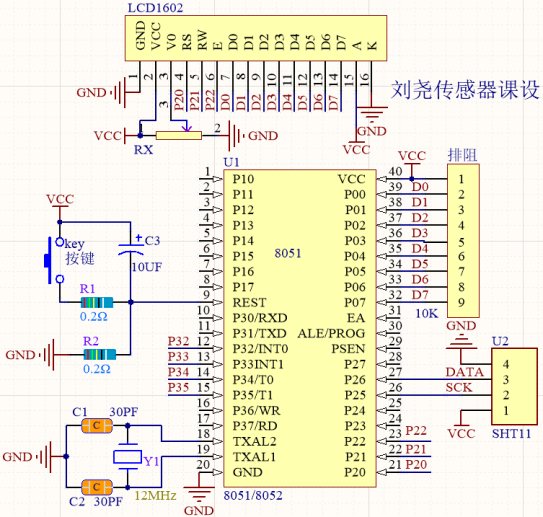

4.3.原理图以及原理分析：

通过AD19绘制出如上图所示的原理图，包括时钟电路、晶振电路、DHT11温湿度检测电路、lcd1602显示电路，因为温湿度传感器与单片机连接电路比较简单。所以可以容易的绘制出电路图。

五、仿真图及仿真分析：

5.1、总体仿真结果：

5.2、仿真分析：

首先，将程序的hex文件加载到单片机中，开始仿真。可以清楚地看到LCD1602上面显示了SHT11当前的温度和湿度，虽然有误差但是误差并不是很大可以忽略不计，调节传感器上面的按钮可以实时的将传感器所在环境的温度显示到LCD1602上面，具有可控性，而且显示性和可控性较好。

六、心得体会：

我这次做的是基于单片机的温湿度测量仪。我们知道，单片机和传感器的应用如今已经在工业、电子等方方面面展示出了它的优越性，利用单片机和传感器设计电路也逐渐成了趋势，它与外围的简单电路再加上优化程序就可以构建任意的产品，使得这次设计成为现实。随着单片机和传感器的日益发展，它们必将在未来显示出更大的活力，为人们提供更好的产品。
虽然这个电路我已经设计出来了，但是在这次的设计当中，我遇到了不少的问题。最开始我不知道要用哪一种传感器作为我的设计，纠结了好久，最终我确定了选择用DHT11作为我的温湿度传感器模块，因为老师说不能用书本上的DS18B20作为此次设计模块，因为书上有该模块的详细电路图原理图以及写好的程序，所以我就仔细的查阅资料，结合以前在实验室学习的经验，通过一个多星期的时间来准备，从方案的选择原理图的绘制再到程序的编写和仿真图的绘制和调试，最终顺利的完成了这一次的传感器设计。
在学习传感器与检测技术这门中，我的收获是特别大的，完成这次设计，不仅巩固了单片机的知识，而且对传感器与单片机的应用也熟悉了基本的操作方法。相信在以后的设计中，就会排除现在遇到的问题，更好的完成设计。以前我不知道传感器到底是什么，只是在字面上理解它的意思，把一个物理量转换成另外一个物理量。但是传感器没有我们想象的那么简单，它有它的工作原理，使用条件。通过这一个学期的学习，我学习了好多传感器，比如说：温度传感器、湿度传感器、位移传感器、压力传感器等等，现在的我大致地能理解他们的一些特性，也能够运用他们来设计作品。在这里，我非常感谢我的老师。同时，对于这门课，我也想提出一些建议，希望我们班能够经常开设一些关于传感器设计与制作的活动。这样既能提高我们的动手水平，也能开发我们设计传感器的思维。

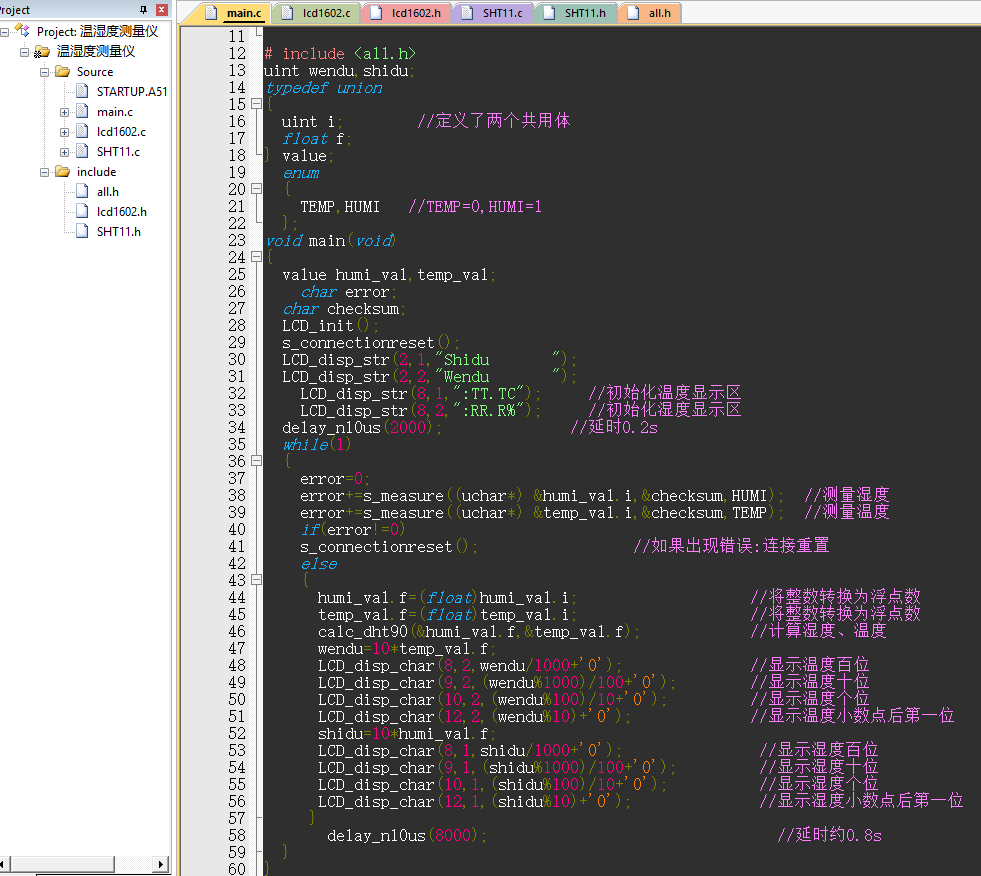

单片机源程序如下:

#include "all.h"
typedef union
{
  uint i;        //定义了两个共用体
  float f;
} value;
  enum
  {
          TEMP,HUMI   //TEMP=0,HUMI=1
  };
void s_transstart(void)   // 生成传输启动
{
        DATA=1;
        SCK=0;
        _nop_();
        SCK=1;
        _nop_();
        DATA=0;
        _nop_();
        SCK=0;
        _nop_();_nop_();_nop_();
        SCK=1;
        _nop_();
        DATA=1;
        _nop_();
        SCK=0;
}
void s_connectionreset(void)
{
        uchar i;
        DATA=1;
        SCK=0;
        for(i=0;i<9;i++)
        {
                SCK=1;
                SCK=0;
        }
        s_transstart();                   //传输开始
}
char s_write_byte(uchar value)   //在敏总线上写入一个字节并检查应答
{
        uchar i,error=0;
        for (i=0x80;i>0;i/=2)
        {
                if(i&value)
                        DATA=1;          //用i屏蔽值，写入敏总线
                else
                        DATA=0;
                SCK=1;
                _nop_();_nop_();_nop_();
                SCK=0;
        }
        DATA=1;                           //释放数据线
        SCK=1;
        error=DATA;                       //DATA在第9个上升沿将被DHT90自动下拉为低电平。
        _nop_();_nop_();_nop_();
        SCK=0;
        DATA=1;                           //释放数据线
        return error;                     //返回：0成功，1失败
}
char s_read_byte(uchar ack)        // 从敏感总线读取字节，并在“ack=1”的情况下给出确认
{
        uchar i,val=0;
        DATA=1;                           //释放数据线
        for (i=0x80;i>0;i/=2)             //shift bit for masking
        {
                SCK=1;                          //clk for SENSI-BUS
                if (DATA) val=(val|i);        //read bit
                _nop_();_nop_();_nop_();        //pulswith约3 us
                SCK=0;
        }
        if(ack==1)
            DATA=0;                          //如果“ack==1”下拉数据线
        else DATA=1;                      //如果是校验(ack==0)，读取完后结束通讯
            _nop_();_nop_();_nop_();          //pulswith约3 us
        SCK=1;                            //clk #9 for ack
        _nop_();_nop_();_nop_();          //pulswith约3 us
        SCK=0;
        _nop_();_nop_();_nop_();          //pulswith约3 us
        DATA=1;                           //释放数据线
        return val;
}
char s_measure(uchar *p_value,uchar *p_checksum,uchar mode)  //用校验和进行测量(湿度/温度)
{
        uint error=0;
        uint i;
        s_transstart();                   //传输开始
        switch(mode)
        {                                //发送命令给传感器
                case TEMP : error+=s_write_byte(MEASURE_TEMP); break;
                case HUMI : error+=s_write_byte(MEASURE_HUMI); break;
                default:
                        break;
        }
        for (i=0;i<65535;i++)
        if(DATA==0)
                break;                        //等待传感器完成测量
        if(DATA) error+=1;                // 或超时(~2秒)
                *(p_value)  =s_read_byte(ACK);    //读取第一个字节(MSB)
                *(p_value+1)=s_read_byte(ACK);    //读取第二个字节(LSB)
                *p_checksum =s_read_byte(noACK);  //读取校验和
        return error;
}
void calc_dht90(float *p_humidity ,float *p_temperature)
{
        const float C1=-4.0;              // 12位
        const float C2=+0.0405;           // 12位
        const float C3=-0.0000028;        // 12位
        const float T1=+0.01;             // 14位
        const float T2=+0.00008;           // 14位
        float rh=*p_humidity;             // rh:      湿度[滴答声]12位
        float t=*p_temperature;           // t:       温度[刻度]14位
        float rh_lin;                     // rh_lin:  湿度线性
        float rh_true;                    // rh_true: 温度补偿湿度
        float t_C;                        // t_C   :  温度 [C]
        t_C=t*0.01-40;                  // 温度从刻度到[C]
        rh_lin=C3*rh*rh+C2*rh+C1;
        rh_true=(t_C-25)*(T1+T2*rh)+rh_lin;   //.温度补偿湿度[%RH]
        if(rh_true>100)rh_true=100;       //如果值在外面，则削减
        if(rh_true<0.1)rh_true=0.1;       //物理可能范围
……………………
…………限于本文篇幅 余下代码请从下载附件…………
