8255流水灯显示代码

; You may customize this and other start-up templates;

; The location of this template is c:\emu8086\inc\0_com_template.txt

org 100h

;T8255-2.asm

;8255流水灯显示实验

;****************根据查看端口资源修改下列符号值*******************

IOY0 EQU 00H ;片选IOY0对应的端口始地址

;*****************************************************************

MY8255_A EQU IOY0+00H*2 ;8255的A口地址

MY8255_B EQU IOY0+01H*2 ;8255的B口地址

MY8255_C EQU IOY0+02H*2 ;8255的C口地址

MY8255_MODE EQU IOY0+03H*2 ;8255的控制寄存器地址

DATA SEGMENT

LA DB 1 DUP

LB DB 1 DUP

AXX DW 1 BUP

CXX DW 1 BUP

DATA ENDS

CODE SEGMENT

ASSUME CS:CODE,DS:DATA

START: MOV AX,DATA

MOV DS,AX

MOV DX,MY8255_MODE ;定义8255工作方式

MOV AL,80H ;工作方式0，A口和B口为输出

OUT DX,AL

BEGIN: MOV DX,MY8255_A ;写A口发出的起始数据

MOV AL,01H

OUT DX,AL

MOV LA,AL

MOV DX,MY8255_B ;写B口发出的起始数据

MOV AL,80H

OUT DX,AL

MOV LB,AL

MOV CX,7

LOOP1: CALL DALLY

MOV AL,LA ;将A口起始数据左移再写入A口

ROL AL,1

MOV LA,AL

MOV DX,MY8255_A

OUT DX,AL

MOV AL,LB ;将B口起始数据右移再写入B口

ROR AL,1

MOV LB,AL

MOV DX,MY8255_B

OUT DX,AL

LOOP LOOP1

MOV CX,7

LOOP2: CALL DALLY

MOV AL,LA ;将A口起始数据右移再写入A口

ROR AL,1

MOV LA,AL

MOV DX,MY8255_A

OUT DX,AL

MOV AL,LB ;将B口起始数据左移再写入B口

ROL AL,1

MOV LB,AL

MOV DX,MY8255_B

OUT DX,AL

LOOP LOOP2

JMP BEGIN ;流水灯重新开始

DALLY PROC ;软件延时子程序

MOV CXX,CX

MOV AXX,AX ;这里本应该用堆栈，我用CXX，AXX变量代替了。

MOV CX,0FH

D1: MOV AX,0FFFH

D2: DEC AX

JNZ D2

LOOP D1

MOV AX,AXX

MOV CX,CXX

RET

DALLY ENDP

CODE ENDS

END START

ret

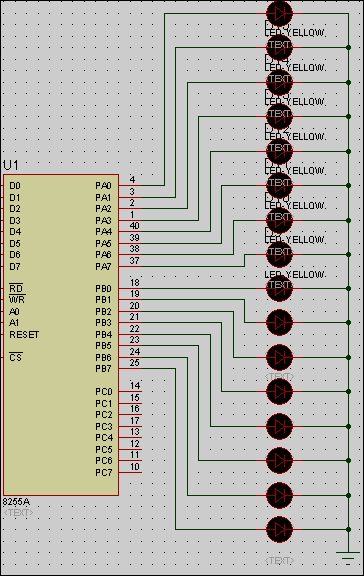

Proteus7.5仿真8255流水灯原理图





效果图
