4位单片机数字钟 电子钟制作

作者:佚名    文章来源:本站原创    点击数:2498    更新时间:2018-03-08

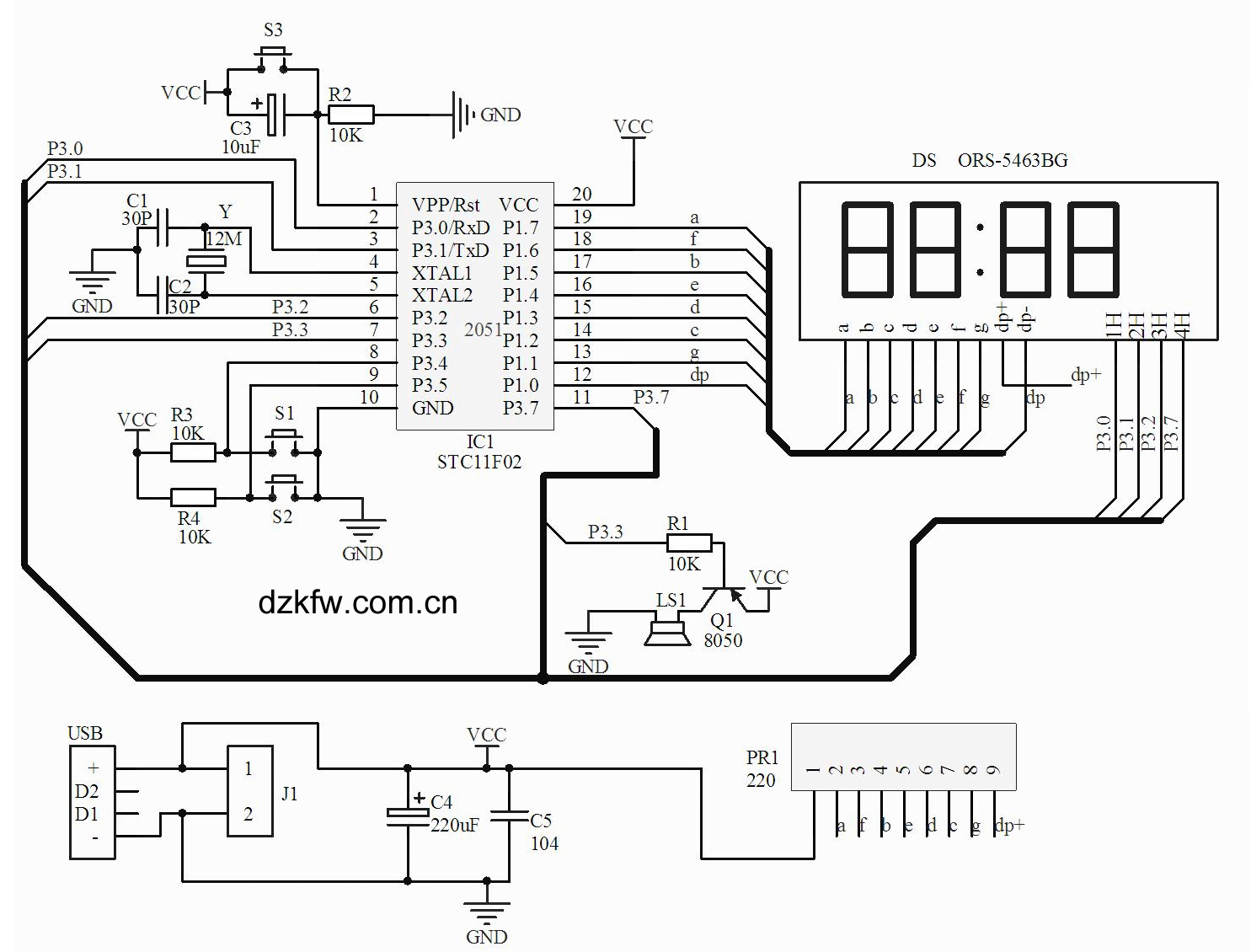

电路原理如图1

电子钟程序 /Article/danpianji/2670.html

4位数码管电子钟电路图

元件清单如下:



元件名称 规格型号 编号 数量
瓷片电容 30P C1, C2 2
瓷片电容 104 C5 1
电解电容 10uF/16-50V C3 1
电解电容 220uF/10V C4 1
四位绿色阴数码管 ORS-5463BG DS 1
20P IC座 DIP 20 IC1 1
写入程序的芯片 STC11F02 IC1 1
12mm电磁无源蜂鸣器 12RT04CC LS1 1
9P排阻 200-220 PR1 1
TO-92三极管 9012 Q1 1
1/4W电阻 10K R1, R2, R3, R4 4
6*6*5微动开关 SW2 S1, S2, S3 3
迷你USB 905脚迷你USB USB 1
49U晶振 3.579M Y 1
PCB 专用PCB   1
      21



4位数字电子钟调试说明



代码(冒号左边两位,按S1加1) 功能名称 调试内容(冒号右边两位,按S2加1) 说明
01 秒显示与调整 按S2秒加1 可以作为秒表使用
02 走时分钟调整 走时分钟调整
03 走时小时调整 走时小时调整 走时小时调整
04 整点报时设置调整 0为所有整点报时,1为7-22点报时,2为不整点报时
05 时间快慢调整 有1-5档,默认2档,数字越大走时越快
06 第1路闹铃分钟调整 第1路闹铃分钟显示并设定
07 第1路闹铃小时调整 第1路闹铃小时显示并设定
08 第2路闹铃分钟调整 第2路闹铃分钟显示并设定
09 第2路闹铃小时调整 第2路闹铃小时显示并设定 此状态后进入正常走时


Tags:51单片机,单片机,4位数码管电子时钟,c程序
责任编辑:admin
