proteus波形发生器怎么用

作者:佚名    文章来源:本站原创    点击数:    更新时间:2016-11-19

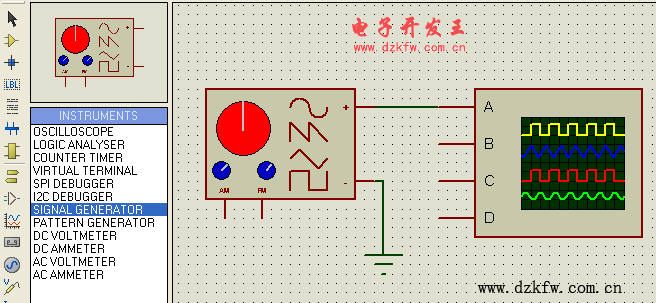

proteus波形发生器怎么用?可以先在信号输出端接一个示波器,通过示波器显示的波形来了解信号源上调节旋纽的作用,见下图。

proteus波形发生器怎么用

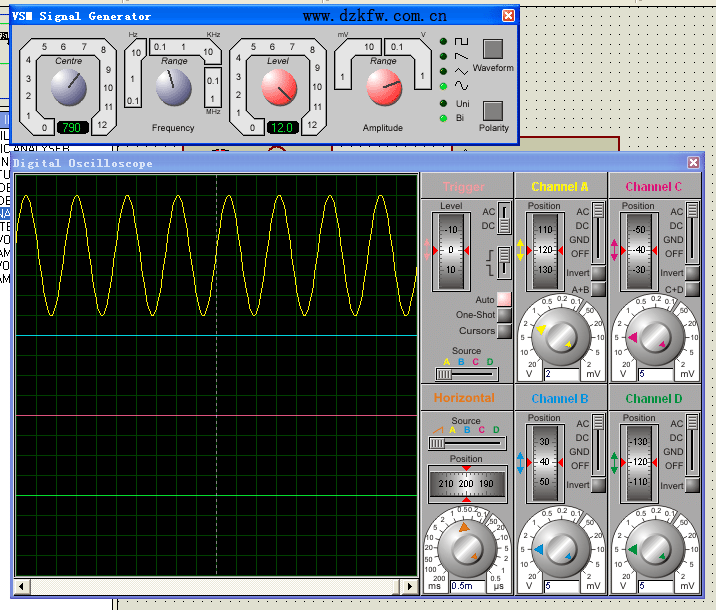

这是仿真显示的波形。

proteus波形发生器,仿真波形

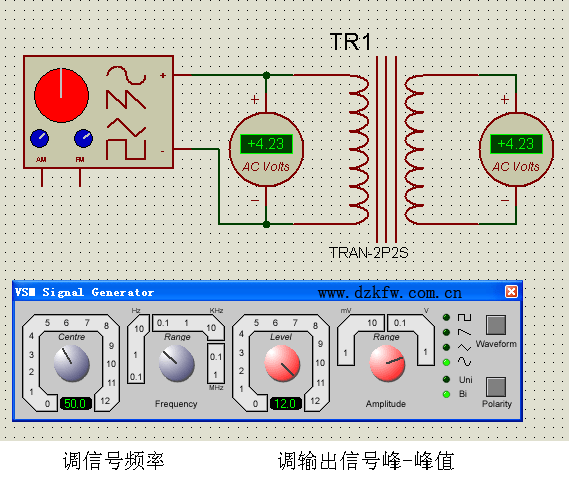

这是最简单的一个应用,4个旋转钮的作用如下图。
左边显示的数字50就是信号的频率,右边显示的数字12V,就是信号的峰-峰值,而交流电压表显示的电压值是信号的有效值。

proteus仿真波形
