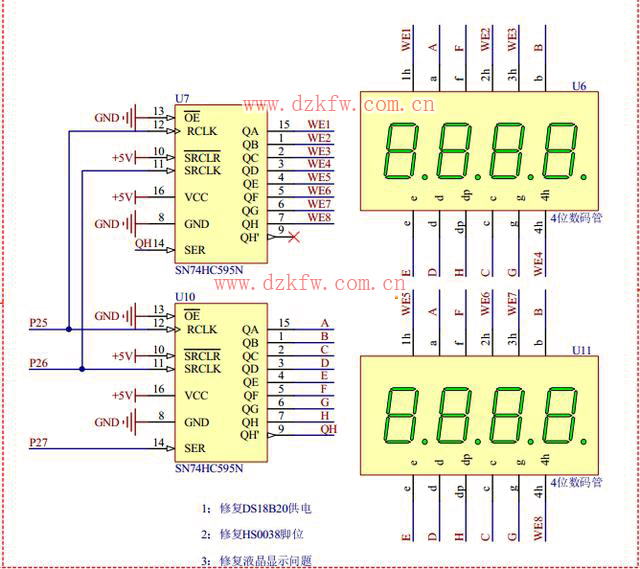

多数人也都知道，51单片机的入门第一篇就是Led灯的操作，当然了，那也是最基本的操作。上次玩完LED灯，就相当于是入门，今天我们来看看数码管，对于数码管，大家可以是再熟悉不过了，生活中处处都可以见到各种各样的数码管，但是你知道其内部的原理吗，其实还是相当简单的，老样子，我们要玩什么，当然是先看看这个部分的原理图了：

由原理图可知，八个数码管并不是直接接在单片机的IO口上的，而是用了74HC595芯片，那么我们要想驱动数码管，就必须了解595芯片到底是个什么玩意儿，大多数开发板并没有使用这个芯片。

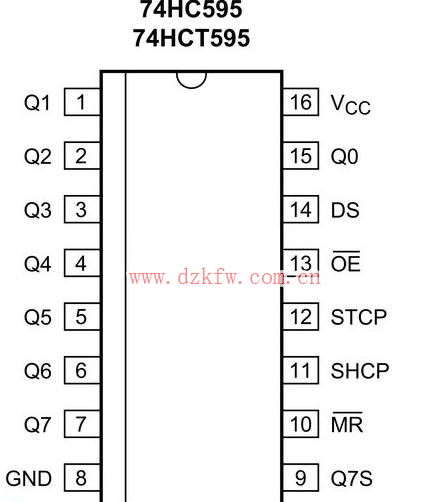

74HC595
74HC595芯片的作用就是把串行的信号转为并行的信号。关于这个芯片的详细信息以及时序问题，我不在这里详细叙述，大家去问百度去，百度一大堆资料。
只谈谈74HC595芯片的使用步骤
第一步：将要准备输入的唯一数据移入74HC595数据输入端上。送位数据到595芯片。
第二步：将位数据逐步移入74HC595，即SCL产生一个上升沿，将SI上的数据移入74HC595移位寄存器中，先送低位，再送高位。
第三步：并行输出数据，即数据并出。RCK产生一上升沿，将由QA-QH上已移入数据寄存器中的数据送入输出锁存器。
根据原理图可以知道，数码管驱动设计到两个74HC595芯片，一个芯片的输出用于控制数码管的位选，另一个芯片的输出控制数码管的段选，两个芯片的12号引脚同时受单片机的P2.5引脚控制，两个芯片的11号引脚同时受到单片机的P2.6引脚控制，段选数据和位选数据都是通过单片机引脚P2.7发送，在控制时钟引脚P2.6的控制下，当P2.6出现上升沿时，单片机通过P2.7引脚向505芯片内部发送数据，应先发送位选数据，当八位位选数

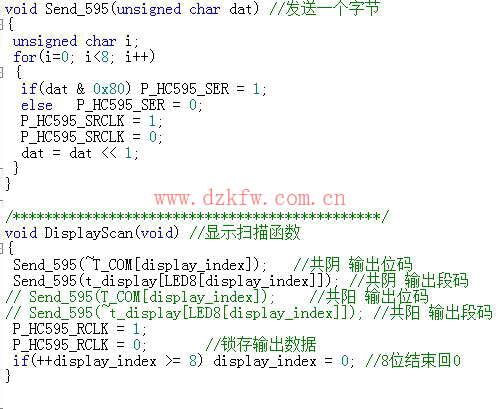

据在P2.7引脚产生的8个上升沿的作用下，从高位到低位一次存于Q7——Q0上。感觉说了这么多，已经有人懵逼了，觉得很烦，算啦，直接上代码大家瞅瞅吧,我只给大家看看驱动代码，至于main主函数里面的，相信大家自己可以完成：

实验效果
