面包板是连接电路的简单而有用的工具。它对初学者非常有用，因为您无需焊接即可轻松试验和测试电路。但它对更有经验的人也很有用，因为您可以快速制作一个想法或电路的一部分。用面板板可以快速搭建电路，验证电路是否符合要求。

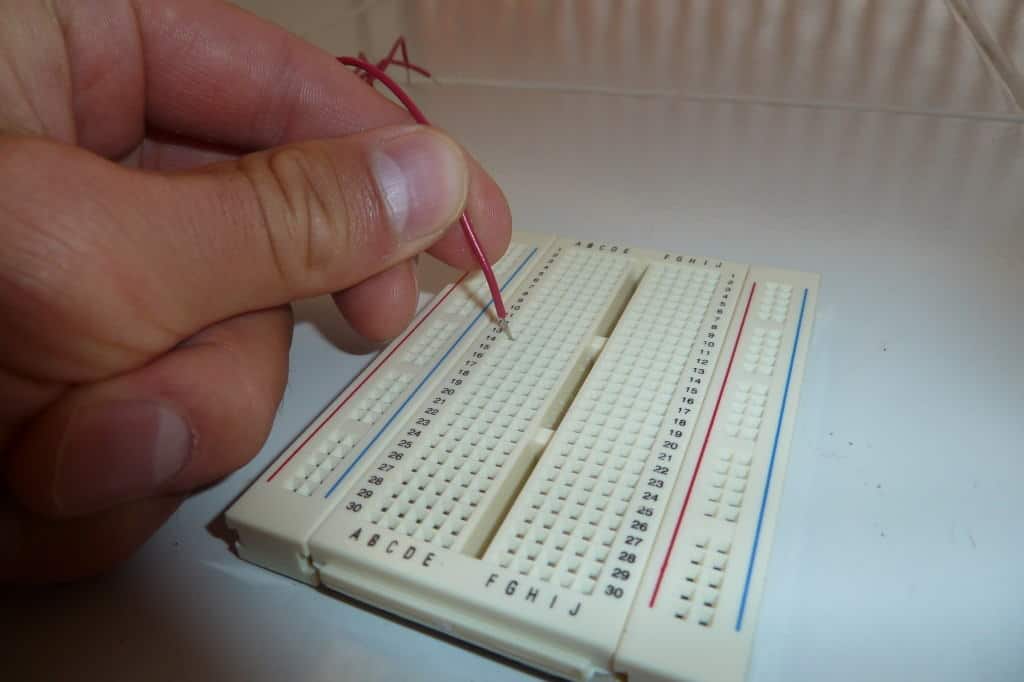

如何使用面包板

试验板的孔之间有内部连接。一些垂直连接和一些水平连接。

通常，您使用侧面的柱子来连接电源。您可以使用中间的行来连接组件。

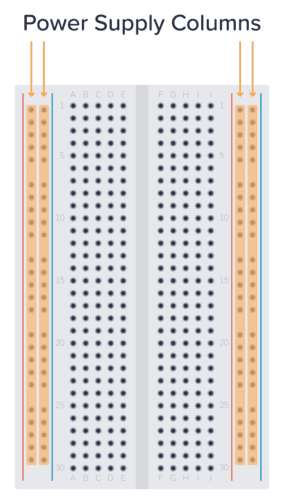

电源列

通常使用左侧和右侧的列来连接电源。这些列垂直连接。因此，如果将 5 伏连接到其中一个侧柱的顶孔，则该柱的所有孔中都将有 5 伏。

用红线标记的列表示加号，用蓝线标记的列表示减号。

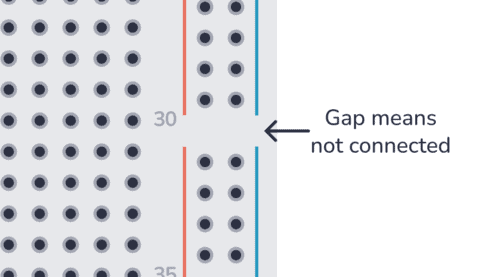

注意：一些较大的面包板被分成两部分，以便上半部分与下半部分断开连接。垂直的蓝线和红线被一分为二表示。

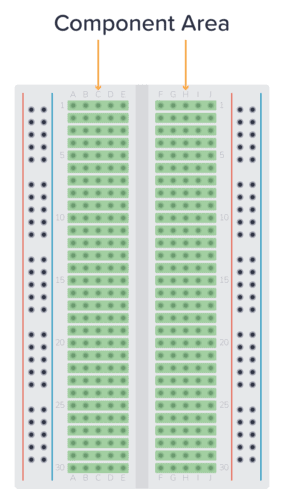

组件区

在电路板的中间，您会找到组件区域。这是您通常连接组件的位置。在这里，孔成排水平连接。左侧与右侧分开。

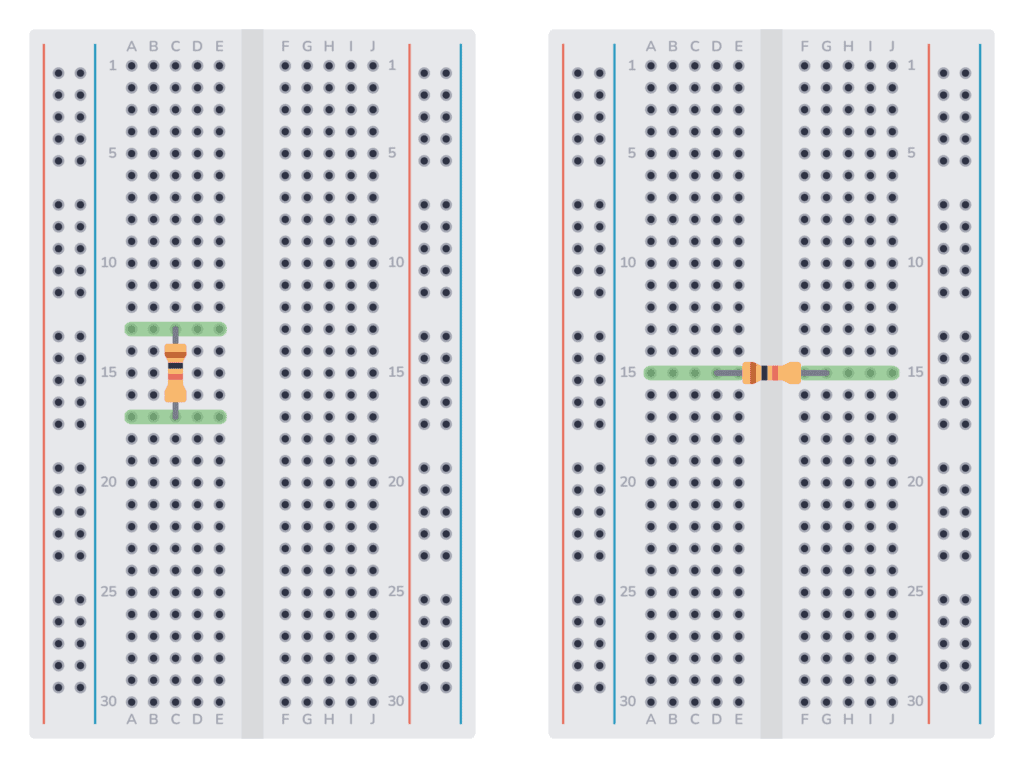

这意味着组件的引脚必须位于不同的行或电路板的不同侧面。下面您可以看到连接电阻器的两种方法：

要将某些东西连接到电阻器的任一引脚，您需要将其连接到标记为绿色的行之一。

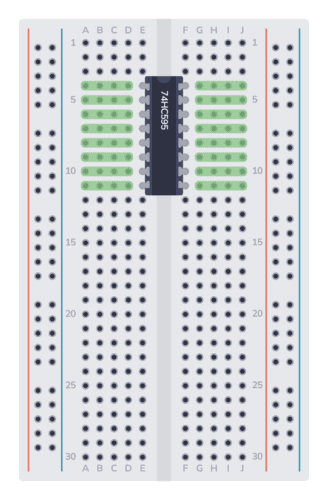

如果要连接芯片，则需要将其连接在中间的间隙中。然后，要将某些东西连接到其中一个引脚，请使用标记为绿色的孔：

试验板电路示例

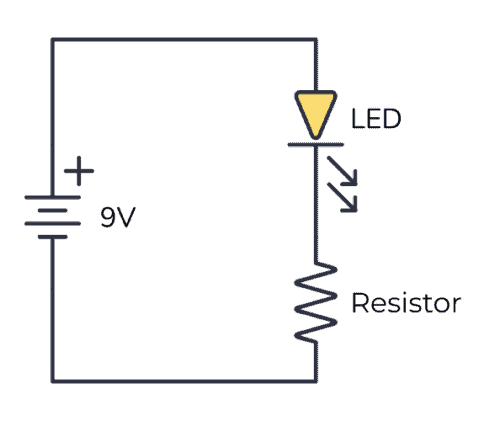

以下是连接到9V电池的电阻器和LED的简单电路图：

要将此电路连接到试验板，首先连接电阻，确保引脚位于不同的行上。然后连接 LED，确保其负极与电阻的大支路连接到同一行。

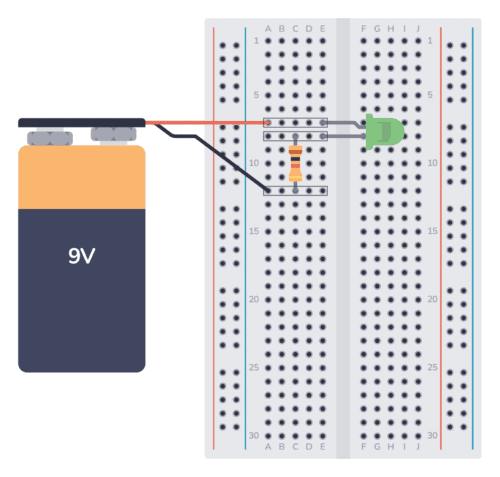

这是一个非常简单的电路，没有必要使用电源列。您可以将电池直接连接到组件区域。以下是将电阻器和LED连接到面包板上的9V电池的完整电路：

在上面的电路中，我使用了三行：

上排将电池的加号连接到 LED 的正极。

中间一排将 LED 的负极连接到电阻器的大支路。

下排将电阻的小支连接到电池的负极。

在面包板上使用的最佳线材厚度

并非所有电线都能与面包板配合使用。根据我的经验，最好的电线是 22 或 23 AWG

单股电线。单股意味着电线内部有一个实心芯（而不是许多包裹在一起的细线）。

AWG 代表 美国线规。22 AWG 表示直径为 0.65 毫米。23 AWG 是 0.57 毫米。

对于其他基本组件，请购买腿部厚度为 0.5-0.7

毫米的它们以获得最佳贴合度。大多数通孔组件都可以安装在面包板中，但我遇到过腿太厚而无法安装或太薄而无法提供良好连接的组件。

你可以用面包板建造什么？

面包板通常用于构建原型或测试电路。或者您不确定的电路的一部分。

例如，假设您想构建一个微控制器电路，该电路使用微控制器的输出引脚控制继电器。然后，您需要在输出上添加一个小驱动程序。如果您不确定此驱动器电路，可以将其快速放在面包板上，以确保它在将其放入最终设计之前正常工作。

或者，如果您正在学习电路，则会遇到许多要测试的小电路。将它们连接到面包板上非常有用。我建议您测试这些电路以开始使用：
