方便实用的电饭煲定时煮饭电路,Simple timer for rice cooker

关键字：定时煮饭电路图

一、工作原理

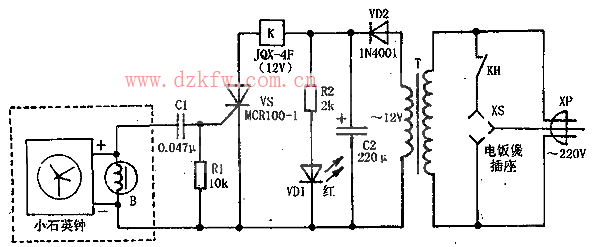

　　电饭煲自动煮饭控制器实际上是一个交流定时开关，其电路如下图所示。虚线框内为带闹响功能的四指针石英钟，B为钟内电磁讯响器。
　　平时，单向晶闸管VS无触发信号处于阻断状态，电磁继电器K无电不吸合，其常开触点KH断开电饭煲电源，使电饭煲处于待煮饭状态。当石英钟按照主人事先设定好的时间发出闹“铃”时，由电磁讯，响器B输出的电信号，经电容器C1耦合至单向晶闸管VS的控制端，直接触发VS导通，使电磁继电器K得电吸合，其常开触点KH接通电饭煲电源，即实现电饭煲无人操作定时自动通电煮饭。　　电路中，220V交流市电经电源变压器T降压、晶体二极管VD2半波整流和电容器C2滤波后，向控制电路提供约12V直流稳定工作电压。限流电阻器R2和发光二极管VD1构成控制器通电指示灯电路。

　　二、元器件选择
　　VS选用MCR100-1或BT169D、CR1AM-6、2N6565型小型塑封单向晶闸管，要求触发电流尽可能小些。
　　VD1可用φ5mm普通红色发光二极管，VD2用1N4001或1N4004型硅整流二极管。
　　R1、R2均用RTX-1／4W型碳膜电阻器。C1用CT1型瓷介电容器，C2用CD11-25V型电解电容器。石英钟选用市售小型台式四指针带闹“铃”功能的那一种，使用前须打开机芯后盖，从电磁讯响器B两端焊接并引出两根软细导线。
　　K用JQ×-4F型中功率电磁继电器。宜选工作电压12V、触点形式为4H那种，使用时将4组常开触点全部并联起来，以增大带负载能力。T用220V／12V、3W小型成品电源变压器。
　　要求长时间通电不发热。XP宜采用250V、10A单相三爪交流电插头，XS采用机装(或壁式)250V、10A单相三孔交流电插座。

　　三、制作与使用

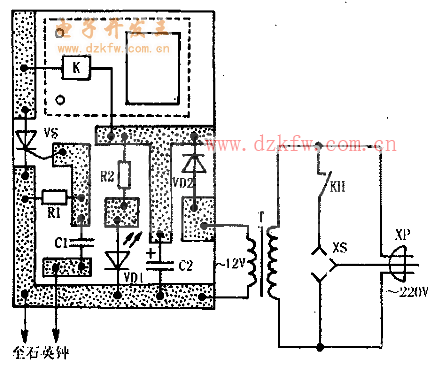

　　下图所示是该电饭煲自动煮饭控制器的印制电路板焊接图。印制电路板实际尺寸约为55mm×45mm，可用刀刻法加工而成。
　　焊接好的电路板装入容积合适的绝缘小盒内。盒面板固定石英钟，并开孔固定发光二极管VD1和插座XS；盒侧后面打孔，通过长约1．5m的电热器具专用大电流三股铜芯线引出电源插头XP。
　　焊接时电烙铁外壳要良好接地，以免交流感应电压击穿石英钟内部CMOS集成电路!装配成的电饭煲自动煮饭控制器，只要元器件质量有保证，焊接无误，不须任何调试便可投入使用。
　　每次使用时，在早晨(或下午)上班前将米淘洗好下锅加水，将控制器上石英钟响闹的时间设定在下班回家前的1小时左右(具体视各人情况自定)，将电源插头XP接入220V市电插座，电饭煲插头则接入控制器的插座XS内，并同时按下电饭煲上电源按键开关，即可放心离去。待下班回到家，拔掉控制器的电源插头XP，便可揭锅盖吃到色香俱佳的米饭。
　　本电路虽简单，但缺少在锁定时间间隔后自动断电功能，请制作、使用者注意。本制作涉及220V市电，务必注意安全!
