一、采用KD9561芯片制作闪光磁控四声报警器电路

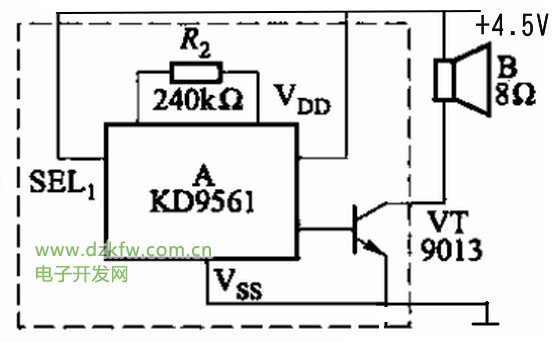

KD9561芯片的接线图：

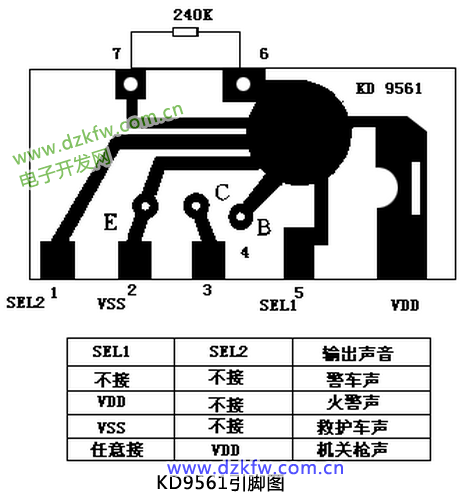

KD9561芯片管脚接线图 ：

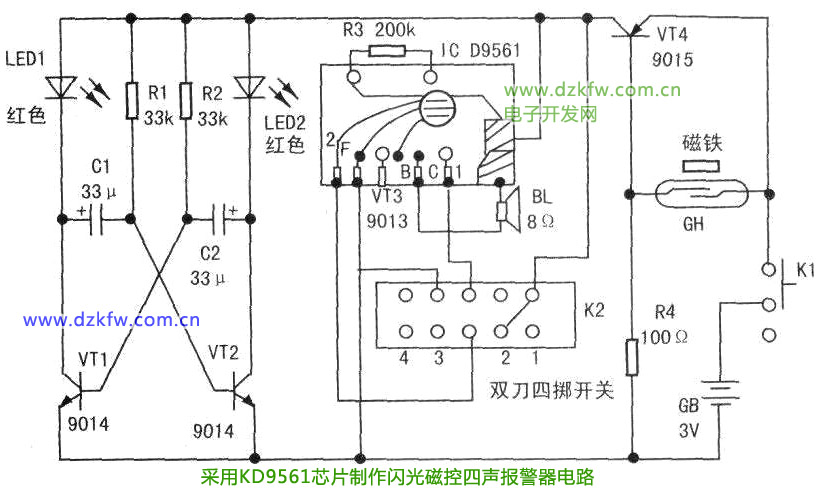

本电路由三个部分组成：VT1、VT2等元件组成的双稳态多谐振荡器，IC为四声报警器音乐芯片，VT4、干簧管等元件组成的磁控电路。电路原理图见下图，电源开关Kl打开后，如果磁铁靠近于簧管CH，则干簧管GH处于闭合状态，VT4的发射极和基极短路，VT4处于截止状态，相当于开关断开，则多谐振荡器和四声报警器没能提供电源而不工作;当磁铁离开干簧管CH，则干簧管CH处于断开状态，VT4处于饱和状态，相当于开关闭合，则多谐振荡器和四声报警器得电而工作，即开始“闪光”和“报警”。

四声报警器采用KD9561芯片，开关K2是四档开关，处于不同档位，可以分别产生警车声、救护车声、救火车声、机关枪声，实现声音选择。三极管VT3采用9013三极管，用来驱动扬声器的工作，R3是KD9561芯片的外接振荡电阻，用来控制声音的频率，这里采用的是200K。

VT1、VT2等元气件组成多谐振荡器，电路工作时使LED1、LED2交替闪光，改变Cl、C2可以控制闪光的频率。

二、元气件选择

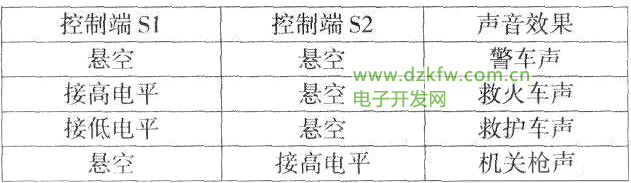

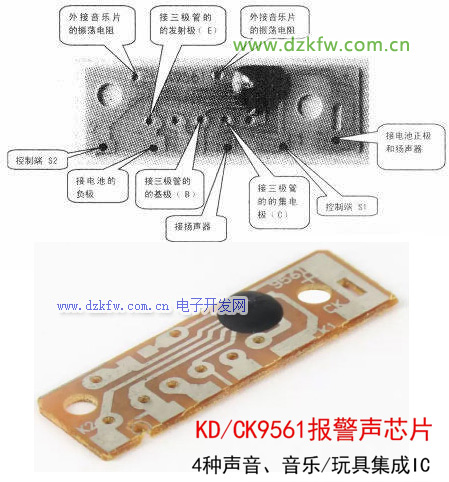

IC选用KD9561型四声报警集成电路芯片，它采用黑胶封装形式制作在一块尺寸为35×llmm的小印刷电路板上，并留有外接功率放大三极管和振荡电阻的焊接插孔，其实物图见右图。控制端l、2分别接不同的电位的时候，可以产生不同的四种声音，其具体接线法见下表。

GH代表的是干簧管，只要用磁铁接近它，干簧管两个节点就会吸合在一起，使电路导通。

三极管VT1、VT2采用9014，VT3采用9013，VT4采用9015。

三、制作过程与使用

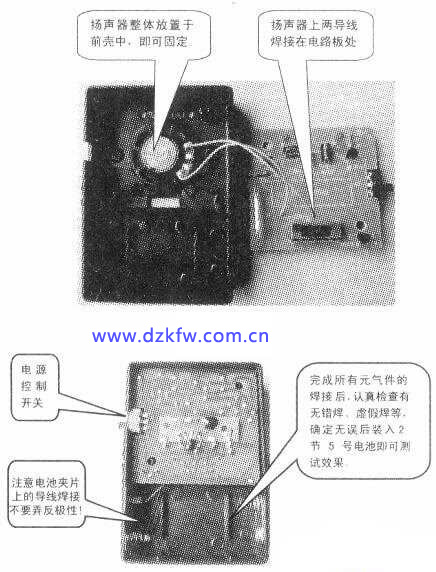

扬声器、电路板及外壳的安装连接可参考上图，最后的安装完成图如下图所示。

装配好的四声磁控闪光报警器，电路一般不用任何调试即可正常工作。开关闭合后，即可产生闪光和报警声，拨动开关K2到不同位置，可以分别产生警车声、救护车声、救火车声、机关枪声，根据你的喜爱而选择声音。当用磁铁靠近干簧管时，闪光和报警声立刻停止。

使用时，将报警器挂在门框边，将磁铁粘贴在门上，调整好它们之间的间隙，使门关上，电路不工作;门一打开，电路即可工作。晚上或人不在家时，把电源开关Kl闭合，使其处于工作状态;当不需要其工作时，可以把电源开关Kl断开。
