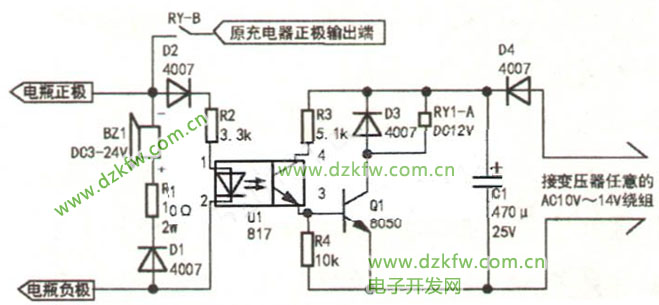

在广大农村有很多采用变压器降压的充电器。在对电瓶充电时，若将电瓶的正、负极性与充电器的输出电源极性接反，则会把变压器或整流全桥烧坏。笔者设计了一电路可以解决此问题，电路如图1所示。BZ1、R1、D1组成极性接反报警电路。当接反电瓶时，D1导通，经限流电阻R1为讯响器(或蜂鸣器)供电，BZ1鸣叫;当电瓶极性接对时，D1截止，BZ1不工作。BZ1可选市场上常见的3V~24V讯响器，有直响和断响两种可供选择。

 一款充电器防反接报警电路，电池充电器接反报警电路

    D2和R2、U1组成极性识别电路，当电瓶极性接对时，D2导通，电流经R2及U1的①、②脚形成回路，U1内部发光二极管发光，③、④脚内部的光电三极管导通，Q1饱和导通，继电器吸合，可正常充电。如果电瓶极性接反，Q1截止，继电器断开，充电回路无法形成，也就不会烧全桥和变压器了。若该电路工作不可靠，可适当调整R3或R4的阻值。

   D4和C1为控制电路的供电的整流滤波元件，建议接变压器的AC12V~24V绕组，因为这个绕组输出电压经整流滤波后约为14V，有利于Q1稳定工作。
