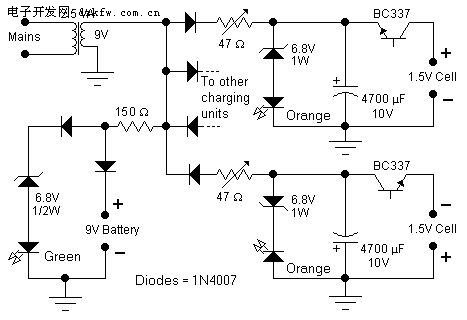

本电路也是一个简单的9V 充电电路:它会充电到大约9.3V 并且保持小电流充电:在充电的时候绿色的LED 将会熄灭,而当电池接近它的最终电压时绿色LED 将会常亮。
一个2.5V 的变压器可同时充电4 颗电池,虽然在图表上只显示了2 颗。为了将电路与电路之间的干扰减到最低,它们除了变压器相同之外其它都不同,为了让变压器的负载平衡,一半的充电元件会采用正正弦波,而另一半采用负正弦波。请使用高频共射极电流增益晶体管,例如BC337-25 或者更好的BC337-40。有时晶体管的散射参数有可能使得它无法发生振荡。用一个微弱的高频齐纳电压:7.5V 代替6.8V 或者一个绿色的LED 代替橙色的LED。
所有类型的碱性电池都可再充:对于一个完全放完电的AA 电池或9V 电池充电时间需要1天,而一个大型D 型电池将要几天。最好的方法是不要把电池或蓄电池完全放电,而是经常短时间的充电,虽然这不容易做到的。不要尝试去充一个完全放电了的或者有轻微损坏的电池。
我成功的尝试了充NiMH 电池。尽管这类电池的充电指标和碱性电池的不同,电路似乎工作良好。不要让电池永远留在充电器里,因为有可能充电过度,特别是较小的电池。电源变压器必须适合每个国家的可用电压:通常230Vac 或155Vac。
