最早面市的可充电手电筒，是采用聚光小电珠或充有保护气体的小电珠，因其耗电较大(一般在250mA-750mA之间)而趋于淘汰。后来换用(或自行改装)高亮度白光LED灯，耗电大大减少(单只耗电约30mA)。近期大量面市的多为采用草帽形高透明度树脂封装的高亮度白光LED灯，其封装的顶部曲率大(直径8mm)散射小；发光二极管管芯距封装顶部只有2mm，所以透光损耗小、透光率高；再加上多只排射和采用镀膜抛物曲面反射杯，使光照趋于直线、集中，照度大大增强。而且耗电小(单只LED工作电流为20mA)、寿命长。

一、雅格YG-3148可充电手电筒

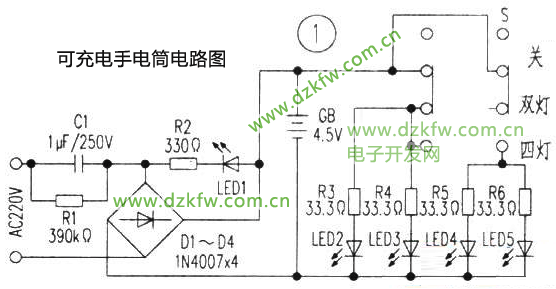

    1．电路原理：该型为广东汕头产双二灯手电筒，外形时尚，具有双灯或四灯可调照明。测绘电路见图1所示(供参考)。



    推伸式插头插入AC220V市电后，经C1(CL21型电容)降压(阻容降压电路），D1—D4整流给GB充电。AC电压正半周时LED1不亮；负半周时经R2限流点亮，指示灯正在对电池充电。GB为07102型密封式4．5V微型蓄电池组，容量400mAh。由于无充电限压断电控制功能，故限时(不大于8小时)充电。充满电后拔出并收缩电源插头(此时C1经R1放电)。将S推接至双灯位时，LED2、LED3亮，据称可连续照明14小时；若S推接至四灯位，LED2-LED5全亮，据称可连续照明7小时。
    2．故障检修：使用日久后，LED2-LED5时亮时不亮。
    查线路无断线和虚焊，测GB电压稳定，判断为S不良。该开关虽为双刀三位，但焊接脚只有2x3端，三挡转换功能在于内部特殊结构。购不到原型开关，改用尺寸相同的双刀二位拨动开关代换后能稳定点亮，但只能4灯同时亮熄。

 二、盛盛XS-317-A-B型可充手电筒



    1．电路原理：该型为具有抛物反射杯三灯LED可充手电筒，电路采用直接搭焊无电路板，装焊质量较差。测绘电路见图2所示(箭头前电路同图1“GB”左边)。GB也是一种4．5V 400mAh蓄电池，但无型号且密封性不够好。其充电电路与图1相同，只是C1的容量为0．47uF，不到前者的一半，所以充电时间需要20小时。充满电后接通S，LED2-LED4同时亮。
    2．故障检修：先是只有二只LED能发光照明，勉强用了一段时间后，就相继都不发光了。
    拆开检查其中两只LED正反向电阻均已无穷大(损坏)，另一只一端脱焊但未坏。分析由于3只LED共用一只限流电阻，当其中一只脱焊后，另两只LED的电流大增，久后相继损坏。更换二只LED后，电阻改用三只33．3Ω分别限流，使LED2-LED4两端电压，即使在充满电后都不致超过3．6V即可。
