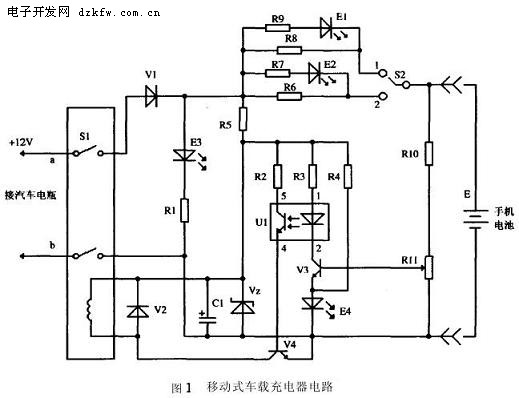

移动通信的对讲机均采用充电式电池作为电源，电池容量在100mAh至2200mAh之间，并配备专用充电器。充电器采用市电作电源，在无市电的条件下充电成为一个难点，特别是在车上。为此图1电路示出了移动式车载充电器。它采用汽车电瓶作电源，具有快慢两种充电方式选择，同时还具有电压检测自动关机功能。当检测到电池充满电后，能够自动切断电源，避免了电池的过充电。图示电路适用于使用7.2V 电池的日本KENWOOD公司生产的TK-278(150MHz)对讲机及TK-378(400MHz)对讲机等电池。如需要对其他规格电池充电，可通过调整R11的取样电压，以满足被充电电池充满电后能够自动关机。

电路结构与特点
    在充电电路中，+12V电源经开关组件S1、保护二极管V1、限流电阻R8(或R6)后对电池充电。E3、R1组成电源指示电路。R8、R6分别是快充电和慢充电时的限流电阻，改变其阻值可改变充电电流。
    E1、E2分别是快充电和慢充电时的指示灯。R9、R7为限流电阻。S2为“快”、“慢”充电选择开关。
    在电压检测电路中，R4、E4提供基准电压，其中E4为发光二极管，利用其发光时的正向压降作为基准电压加到V4的发射级，由R10、R11构成电池电压检测电路，从R11中心抽头上取出检测电压，加至V3的基极，与发射极电压进行比较后，去控制自动关机电路工作。
    当对讲机电池两端电压升高到8.6V时，表示手机电池已充满电，经R11取样后加到V3基极的电压大于2.8V，而发射极电压稳定在2.2V，此时V3导通，光电耦合器的U1的4、5脚导通，从而使V4导通，开关组件的线圈中有电流流过，使S1复位实现了自动关机。这部分电路的供电电源取自+12V电源，经S1、V1后，由R5限流、VZ稳压、C1滤波后获得9V的稳定直流电源提供给电路工作。


元器件选择
     在图1中，V1、V2选用1N4004硅整流二极管；VZ选用9V稳压管，功率为0.5W；E1、E3、E4选用Φ3mm红色、E2选用绿色发光二极管；V3选用3DG4等NPN型三极管；V4选用3DG1308等开关管； U1选用4N25或4N30型光电耦合器；S1为开关组件，它不同于一般的开关，可选用彩电专用开关（带遥控交流关机的开关）；R1、R7、R9选用1k，R10 选用4.7k，R2 选用10k，R3、R4选用1.2k，均为RJ-1/4W电阻器；R5选用47Ω，R8选用18Ω，R6选用36Ω ，均为RJ-1W电阻器；R11选用100k 1/2W电位器；C1选用100 uF/16V电解电容器；S2选用2刀波段开关。

电路组装与调试
  将电路中的所有元器件装在一块印制电路板上，检查连接无误后便可调试。将a、b两线接在汽车电瓶上，注意极性不可接反，并将R11调到最小位置，取可充电电池一块（7.2V/1100mAh）接在电路中充电，接通电源开关S1，此时E3、E4、E1或E2均应发光，若其中一只不发光，则应仔细检查电路，然后用万用表监测充电电池两端电压，当电压升高到8.6V时表示充电电池已充满电，这时调节R11使光电耦合器工作，V4导通，开关S1复位切断电源，调整完后，充电器便可投入使用。
